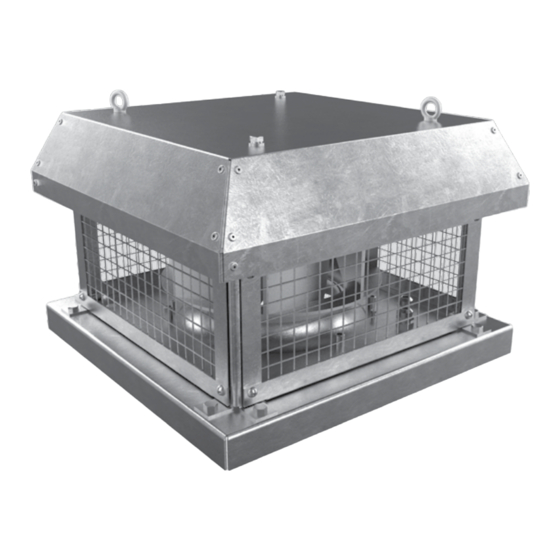

Radial-dachventilator
Vorschau ausblenden
Andere Handbücher für VKV EC-Serie:
- Betriebsanleitung (36 Seiten) ,
- Betriebsanleitung (32 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vents VKV EC-Serie
Inhaltszusammenfassung für Vents VKV EC-Serie

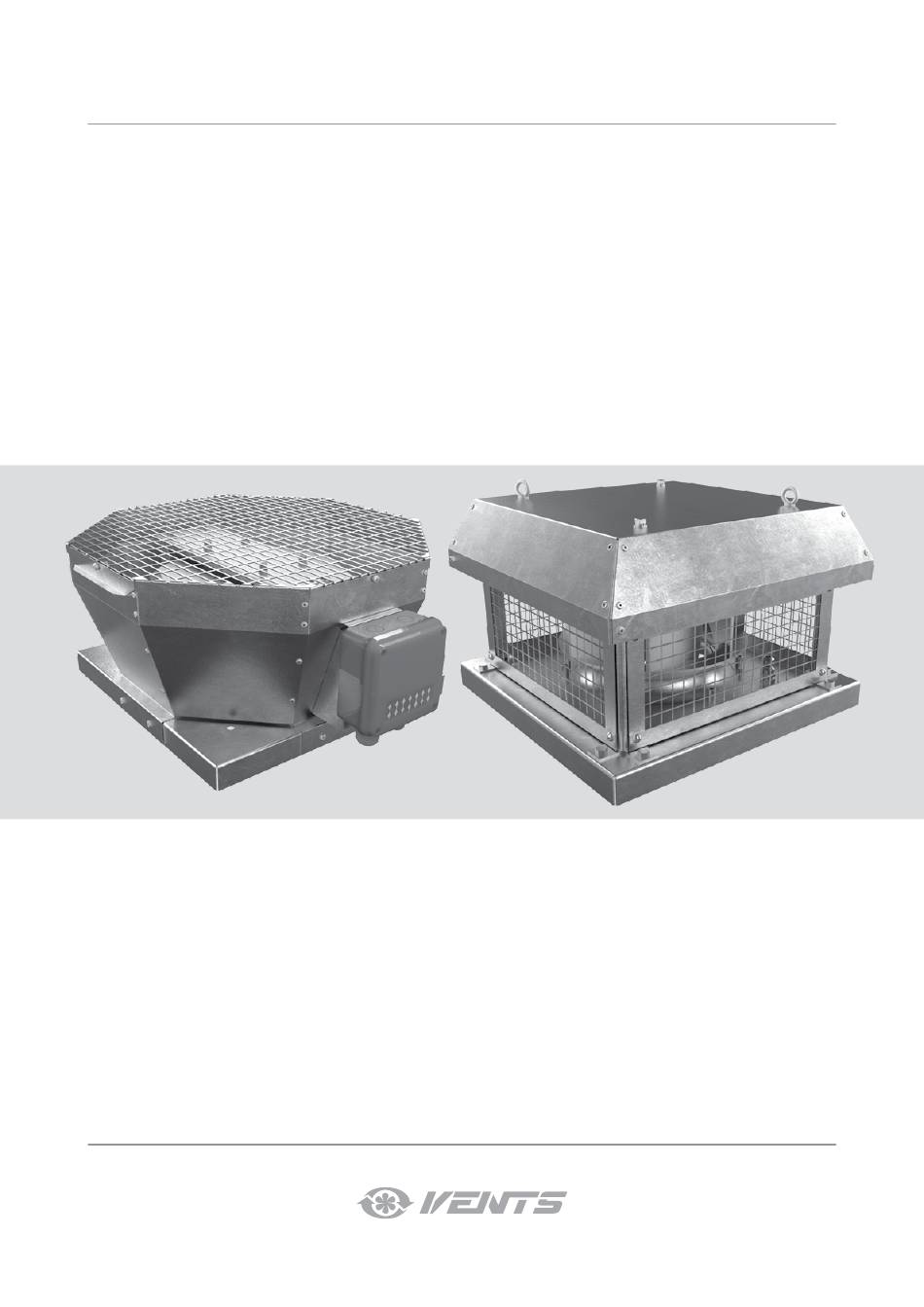

- Seite 1 BETRIEBSANLEITUNG VKV EC VKH EC Radial-Dachventilator...
-
Seite 2: Inhaltsverzeichnis
VKV EC/VKH EC INHALT Sicherheitsvorschriften ................................2 Verwendungszweck ..................................4 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................4 Technische Daten ..................................5 Bauart und Funktionsweise ..............................6 Montage und Betriebsvorbereitung ..........................6 Netzanschluss ....................................7 Wartungshinweise ..................................9 Störungsbehebung ..................................11 Transportvorschriften ................................. 11 Herstellergarantie .................................. -
Seite 3: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparaturarbeiten vom Stromnetz zu trennen. Montagearbeiten sind ausschließlich von Fachpersonal vorzunehmen, welches über eine gültige Zulassung für elektrische Arbeiten an Elektroanlagen bis 1000 V verfügt. - Seite 4 VKV EC/VKH EC Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlenden Erfahrungen oder Kenntnissen vorgesehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.
-
Seite 5: Verwendungszweck
VERWENDUNGSZWECK DAS GERÄT DARF NICHT VON KINDERN, KÖRPERLICH ODER GEISTIG BEEINTRÄCHTIGTEN SOWIE UNQUALIFIZIERTEN PERSONEN BEDIENT WERDEN. ZU MONTAGE UND ANSCHLUSS DES GERÄTS SIND NUR FACHKRÄFTE NACH ENTSPRECHENDER EINWEISUNG ZUGELASSEN. DAS GERÄT MUSS SO ANGEBRACHT WERDEN, DASS KINDER KEINEN ZUGANG ZUM GERÄT HABEN. -
Seite 6: Technische Daten
VKV EC/VKH EC TECHNISCHE DATEN Das Gerät gehört zu den elektrischen Anlagen der Klasse I. Parameter Versorgungsspannung, V/50 (60) Hz 1~ 230 1~ 230 1~ 230 1~230 1~230 1~230 1~230 3~400 3~400 3~400 3~400 Leistungsaufnahme, W 1323 1350 2412 2973 Stromaufnahme, A 0,77 0,80... -
Seite 7: Bauart Und Funktionsweise
BAUART UND FUNKTIONSWEISE Je nach Modell besteht das Ventilatorgehäuse aus polymerbeschichtetem Stahl, Aluminium oder verzinktem Stahl. Die Ventilatoren verfügen über elektronisch kommutierte ЕС Gleichstrommotoren mit Außenläufer und Laufrad mit rückwärts gekrümmten Schaufeln. Der EC-Motor ist frei von Reibungs- und Verschleißteilen wie Kommutator und Bürsten. Diese Komponenten werden durch eine wartungsfreie elektronische Leiterplatte ersetzt. -
Seite 8: Netzanschluss
VKV EC/VKH EC NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V VERFÜGT. - Seite 9 Versorgungsparameter und Beispiele für Anschlussschemas der Ventilatoren abhängig vom Modell VKV/VKH 190 EC VKV/VKH 225 EC ~230 V 50 (60) Hz VKV/VKH 250 EC VKV/VKH 280 EC VKV/VKH 310 EC VKV/VKH 355 EC VKV/VKH 400 EC ~400 V ~400 V 50 (60) Hz VKV/VKH 500 EC 50 (60) Hz...
-
Seite 10: Wartungshinweise
VKV EC/VKH EC WARTUNGSHINWEISE DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. STELLEN SIE SICHER, DASS DAS GERÄT VOM STROMNETZ GETRENNT IST, BEVOR SIE DEN SCHUTZ ENTFERNEN. • Technische Wartung besteht in periodischer Reinigung der Oberflächen des Ventilators von Staub und Schmutz. •... - Seite 11 VKV 190 EC, VKV 225 EC, VKV 250 EC, VKV 280 EC, VKV 310 EC, VKV 355 EC mit einem aufklappbaren Deckel und einem Motor www.ventilation-system.com...
-
Seite 12: Störungsbehebung
VKV EC/VKH EC STÖRUNGSBEHEBUNG Störung Mögliche Gründe Abhilfe Überprüfen Sie, ob die Stromversorgung richtig Der Ventilator startet beim Keine Stromversorgung angeschlossen ist. Beseitigen Sie ansonsten den Anschalten der Anlage nicht. Anschlussfehler. Verschmutztes Laufrad Das Laufrad reinigen. Lautes Geräusch, Vibrationen Lose Schraubverbindung in den Die Schrauben im Gehäuse festziehen. -
Seite 13: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. -
Seite 14: Abnahmeprotokoll
VKV EC/VKH EC ABNAHMEPROTOKOLL Typ des Geräts Radial-Dachventilator Modell VK__ EC__________________________________ Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät VK__ EC__________________________________ ist gemäß... - Seite 15 www.ventilation-system.com...
- Seite 16 V204-1DE-02...
