- Seite 1 AXIALVENTILATOR VKO1 Betriebsanleitung www.ventilation-system.com...
- Seite 2 INHALT Lieferumfang ................................................. 8 Kurzbeschreibung .............................................. 8 Betriebsvorschriften ............................................8 Bezeichnungsschlüssel ........................................... 9 Montage ................................................... 10 Elektronische Funktionsweise ........................................11 Wartungshinweise ............................................. 12 Störungsbehebung ............................................12 Lagerungs- und Transportvorschriften ....................................13 Herstellergarantie ............................................... 14 Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal.
- Seite 3 LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH. DIE EINHALTUNG DER BETRIEBSVORSCHRIFTEN GEWÄHRLEISTET EINEN SICHEREN BETRIEB DES GERÄTS WÄHREND DER GESAMTEN GEBRAUCHSDAUER. BEWAHREN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG AUF, SOLANGE SIE DAS GERÄT BETREIBEN, DA DIESE SÄMTLICHE WARTUNGSVORSCHRIFTEN ENTHÄLT. Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und...
- Seite 4 • Das Verkabelungssystem muss einen Leitungsschutzschalter besitzen. • Der elektrische Anschluss erfolgt über einen zweipoligen Schalter, der in der stationären Leitung integriert wird und bei der Kontaktunterbrechung an allen Polen. Der Kontaktabstand an allen Polen muss mindestens 3 mm betragen. •...
- Seite 5 • Treffen Sie Vorkehrungen, damit Rauch, Kohlenoxidgase und andere brennbare Stoffe nicht durch offene Rauchabzüge oder andere Brandschutzeinrichtungen in den Raum gelangen können. Um einen Luftrückstau zu vermeiden und zugleich eine ordnungsgemäße Verbrennung von Abgasen und Gasen durch den Schornstein zu gewährleisten, ist auf eine ausreichende Luftzufuhr zu achten.
- Seite 6 • Dieses Gerät darf von Kindern ab 8 Jahren und darüber und Personen mit eingeschränkten körperlichen, geistigen oder sensorischen Fähigkeiten oder ohne ausreichende Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
- Seite 7 WARNUNG! Ähnlich wie bei der Verwendung anderer elektrischer Haushaltsgeräte beim Betrieb dieses Ventilators sollten die folgenden Grundregeln beachtet werden: • Den Ventilator nie mit nassen oder feuchten Händen anfassen! • Den Ventilator nie barfuß anfassen! NACH ABLAUF DER LEBENSDAUER IST DAS GERÄT GETRENNT ZU ENTSORGEN. DAS GERÄT DARF NICHT ALS UNSORTIERTER STÄDTISCHER ABFALL ENTSORGT WERDEN.

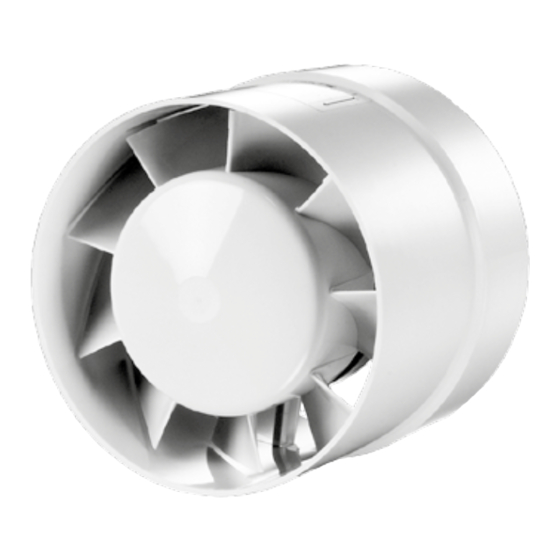

- Seite 8 LIEFERUMFANG Ventilator: 1 St. Schrauben mit Dübel (nur für die Modelle mit einem Montagehalter): 4 St. Schraubenzieher aus Kunststoff (nur für die Modelle mit einem Timer): 1 St. Dichtung (nur für das Modell VKO1): 2 St. Betriebsanleitung: 1 St Verpackung: 1 St. KURZBESCHREIBUNG Bei dem in der Betriebsanleitung beschriebenen Produkt handelt es sich um einen Axial-Rohrventilator zur Entlüftung von kleinen bis mittelgroßen Wohnräumen.
- Seite 9 BEZEICHNUNGSSCHLÜSSEL 100 X X X X Motorausführungen L: kugelgelagerter Motor turbo: Hochleistungsmotor Q: geräuscharmer Motor 12: Motor mit 12 V/50 Hz Nennspannung press: Motor, wodurch der vom Ventilator erzeugte Druck erhöht werden kann Basisoptionen T: Nachlaufschalter Aufbau K: Montagehalter Ventilatorserie VKO1 Durchmesser des Anschlussstutzens, mm 100/125/150...
- Seite 10 MONTAGE Der Ventilator kann entweder vertikal (nur mit kugelgelagerten Motoren, Option L) oder horizontal in einem Rundrohr (Abb. 2) mit geeignetem Durchmesser (Abb. 1) installiert werden. Montagereihenfolge des Ventilators: • Trennen Sie die Stromversorgung (Abb. 3). • Markieren und bohren Sie Löcher zur Befestigung des Montagehalters des Ventilators und setzen Sie dann den Ventilator ein (Abb.
- Seite 11 ELEKTRONISCHE FUNKTIONSWEISE Der Ventilator mit dem Timer T startet den Betrieb bei Betätigung eines externen Schalters (z.B. eines Lichtschalters) und Eingang einer Versorgungsspannung an die Eingangsklemme LT. Nach Trennung der Versorgungsspannung setzt der Ventilator den Betrieb für die eingestellte Nachlaufzeit (von 2 bis 30 Min.) fort. —...
- Seite 12 WARTUNGSHINWEISE Die Wartungsarbeiten sind mindestens alle 6 Monate durchzuführen. Wartungsschritte: • Trennen Sie den Ventilator von der Stromversorgung (Abb. 13). • Entfernen Sie die Lüftungsrohre (Abb. 14). • Reinigen Sie den Ventilator mit einem weichen Tuch und einer in einer milden Reinigungslösung angefeuchteten Bürste. •...
- Seite 13 LAGERUNGS- UND TRANSPORTVORSCHRIFTEN • Das Gerät in der Originalverpackung in einem belüfteten Raum bei einer Temperatur von +5 °C bis +40 °C und einer relativen Luftfeuchtigkeit bis maximal 70 % lagern. • Dämpfe und Fremdstoffe in der Luft, die Korrosion verursachen und Anschluss-Abdichtungen beschädigen können, sind nicht zulässig.
- Seite 14 HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/ EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt.
- Seite 15 • Nicht fristgerechte technische Wartung des Geräts durch den Verbraucher. • Bei vom Verbraucher zugefügten äußerlichen Beschädigungen des Gehäuses und der inneren Einheiten (außer äußeren Änderungen am Gerät, welche für die Montage notwendig sind). • Änderungen an der Konstruktion des Gerätes oder technische Änderungen am Gerät. •...
- Seite 16 D, mm d, mm B, mm b, mm 100 VKO 100 VKO1 125 VKO 125 VKO1 ø D ø d 150 VKO 150 VKO1 Nur mit einer Option L...
- Seite 18 100/125/150 VKO/VKO1 100/125/150 VKO1 T N(~*) N(~*) L(~*) L(~*) N(~*) L(~*)
- Seite 23 Prüfzeichen Verkauft von (Name und Stempel des Händlers) Herstellungsdatum Verkaufsdatum...
- Seite 24 Abnahmeprotokoll turbo VKO1 press Der Ventilator ist als betriebsfähig anerkannt. V214DE-01...
