Inhaltszusammenfassung für Vents VKM EC-Serie

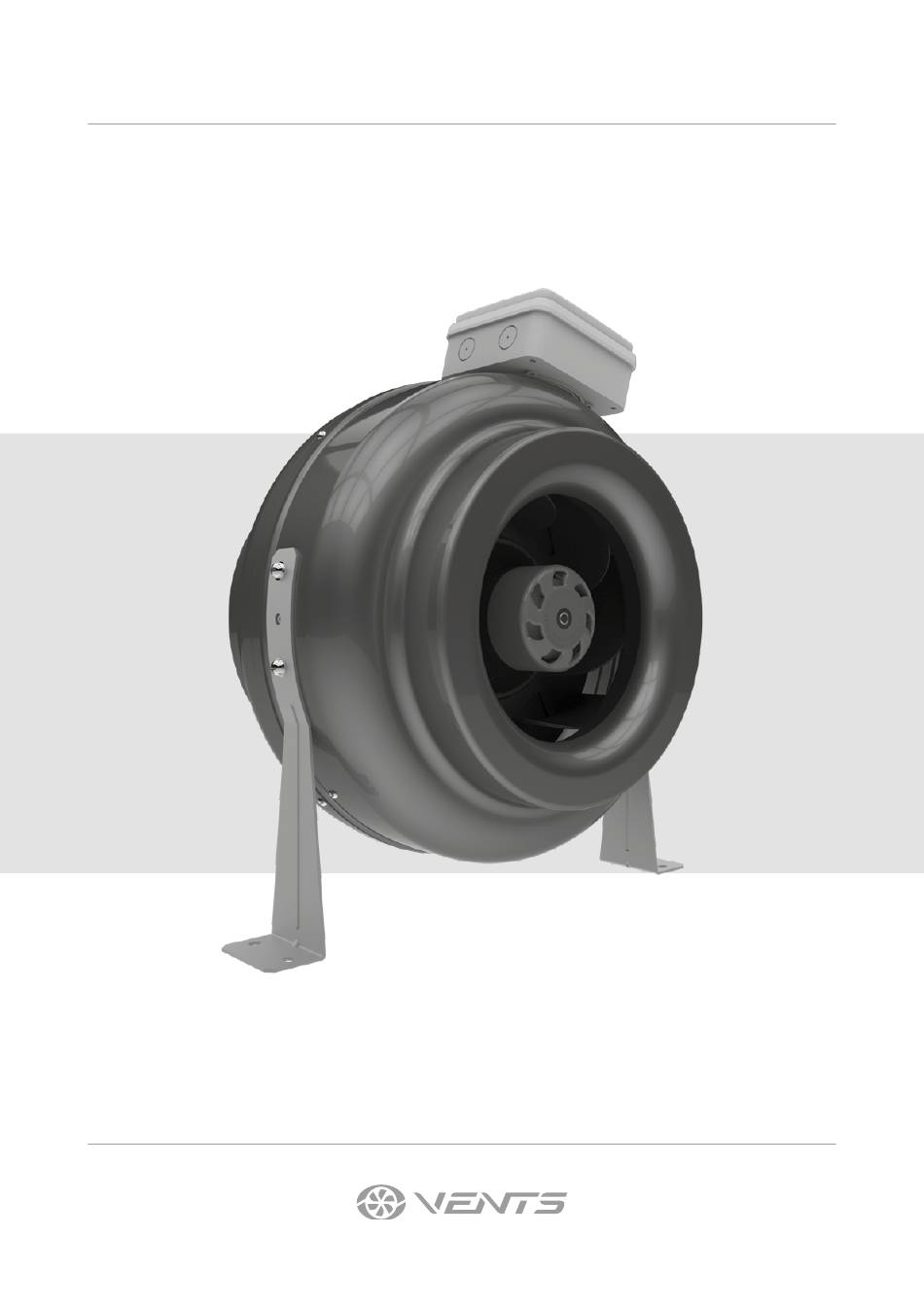

- Seite 1 BETRIEBSANLEITUNG VKM EC Radial-Rohrventilator...
- Seite 2 VKM EC INHALT Sicherheitsvorschriften ................................2 Verwendungszweck ..................................4 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................4 Technische Daten ..................................5 Montage und Betriebsvorbereitung ..........................6 Netzanschluss ....................................8 Wartungshinweise ..................................10 Lagerungs- und Transportvorschriften ........................... 11 Herstellergarantie ..................................12 Abnahmeprotokoll ..................................13 Verkäuferinformationen ................................
- Seite 3 SICHERHEITSVORSCHRIFTEN Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlenden Erfahrungen oder Kenntnissen vorgesehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Das Gerät darf von Kindern ab 8 Jahren und darüber sowie Personen mit eingeschränkten körperlichen, geistigen oder sensorischen Fähigkeiten oder ohne ausreichende Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des...
- Seite 4 VKM EC Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparaturarbeiten vom Stromnetz zu trennen. Sämtliche in dieser Betriebsanleitung beschriebenen Handhabungen dürfen nur von qualifiziertem Personal durchgeführt werden, das für die Montage, den elektrischen Anschluss und die Wartung von Lüftungsanlagen ausgebildet und qualifiziert ist.
- Seite 5 VERWENDUNGSZWECK Bei dem in der Betriebsanleitung beschriebenen Produkt handelt es sich um einen Radial-Rohrventilator für die Lüftung von kleinen bis mittelgroßen Wohnräumen. Das Gerät ist für Dauerbetrieb bei permanenter Stromversorgung ausgelegt. DAS GERÄT NICHT IN KÜCHENRÄUMEN BETREIBEN! Das Fördermedium darf keine explosiven und brennbaren Stoffe, chemische Dämpfe, klebrige Stoffe, Faserstoffe, Staub-, Ruß-, Ölpartikel und andere schädliche Substanzen wie Gifte, Krankheitserreger, usw.
- Seite 6 VKM EC TECHNISCHE DATEN Der Ventilator ist in geschlossenen Räumen oder an überdachten Stellen im Freien bei Temperaturen von -25 °C bis +40 °C und bei einer relativen Luftfeuchtigkeit von maximal 80 % einsetzbar. Das Gerät gehört zu den elektrischen Anlagen der Klasse I. Schutzart gegen Eindringen von Fremdkörpern und Wassereintritt: IPX4.
- Seite 7 Anschlusskasten Gehäuse Laufrad øD Montagehalter øD1 øD2 Löcher Gewicht, kg VKM100 EC VKM 125 EC VKM 150 EC VKM 160 EC VKM 200 EC VKMS 200 EC VKM 250 EC (Q) VKM 250 EC VKM 315 EC Anschlusskasten Gehäuse Laufrad øD øD1 Montagehalter...
- Seite 8 VKM EC MONTAGE UND BETRIEBSVORBEREITUNG STELLEN SIE VOR DER MONTAGE SICHER, DASS DAS VENTILATORGEHÄUSE KEINE FREMDTEILE WIE FOLIE ODER PAPIER ENTHÄLT. Der Ventilator ist für eine horizontale oder vertikale Montage mit Hilfe der Montagehalter konstruiert. Die Luftstromrichtung im System muss mit der Pfeilrichtung am Ventilatorgehäuse übereinstimmen. Bei vertikaler Montage ist auf der Außenseite eine Lüftungshaube anzubringen, um den Ventilator vor Regen und Feuchte zu schützen.
- Seite 9 MONTAGESCHRITTE Ventilator von der Stromversorgung trennen. Montagehalter anbringen. Ventilator an den Montageort halten und die Befestigungslöcher Befestigungslächer bohren und Dübel einsetzen. markieren. Ventilator befestigen. Lüftungsrohre anschließen. www.ventilation-system.com...
- Seite 10 VKM EC NETZANSCHLUSS DIE MONTAGE DES GERÄTS IST NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHZUFÜHREN. VOR DER MONTAGE DIE ERFORDERLICHEN WERKZEUGE UND MATERIALIEN VORBEREITEN. Der Ventilator ist für den Anschluss an ein Einphasen-Wechselstromnetz mit einer Versorgungsspannung von 230 V/50 (60) Hz bestimmt. Den Ventilator über isolierte, langlebige, ummantelte und temperaturbeständige elektrische Kabel mit einem Mindestquerschnitt von 0,75 mm anschließen.
- Seite 11 ELEKTRONISCHE FUNKTIONSWEISE Der Ventilator Un/U1n/U2n verfügt über eine elektronische Steuereinheit TSC (Drehzahlregler mit einem elektronischen Thermostat) zur automatischen Regelung der Lüftungsstufe des Motors in Abhängigkeit von der Lufttemperatur. Der Deckel des Anschlusskastens hat zwei Regelknöpfe: • zur Einstellung der Lüftungsstufe des Motors •...
- Seite 12 +10V +10V +10V VKM EC 0-10V 0-10V VKM 100 EC; VKM 125 EC; VKM 150 EC; VKM 200 EC; VKM 355 EC; VKM 315 EC; VKM 400 EC Tacho VKMS 200 EC; VKMS 315 EC Grün Gelb Braun Schwarz Weiß Grau Braun Grau...
- Seite 13 STÖRUNGEN UND STÖRUNGSBEHEBUNG STÖRUNG MÖGLICHE GRÜNDE ABHILFE Überprüfen Sie die elektrischen Anschlüsse und den Keine Stromversorgung Betriebsstatus des Leitungsschutzschalters. Der Ventilator startet beim Anschalten der Anlage nicht. Schalten Sie den Ventilator aus. Beseitigen Sie die Blockierung Blockierter Motor des Motors. Schalten Sie den Ventilator wieder ein. Der Leitungsschutzschalter wird Erhöhte Stromaufnahme infolge eines Der Ventilator ist vom Stromnetz zu trennen.
- Seite 14 VKM EC HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt.
- Seite 15 ABNAHMEPROTOKOLL Typ des Geräts Radial-Rohrventilator Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät ____________________________________________ ist gemäß den Anforderungen dieser Betriebsanleitung montiert und an das Stromnetz angeschlossen.
- Seite 16 V88DE-08...
