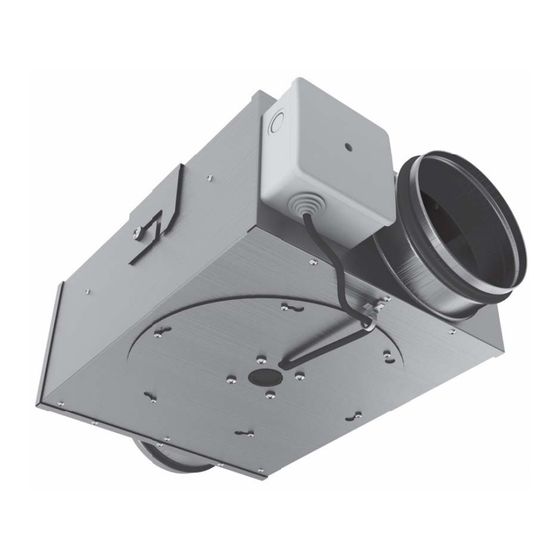

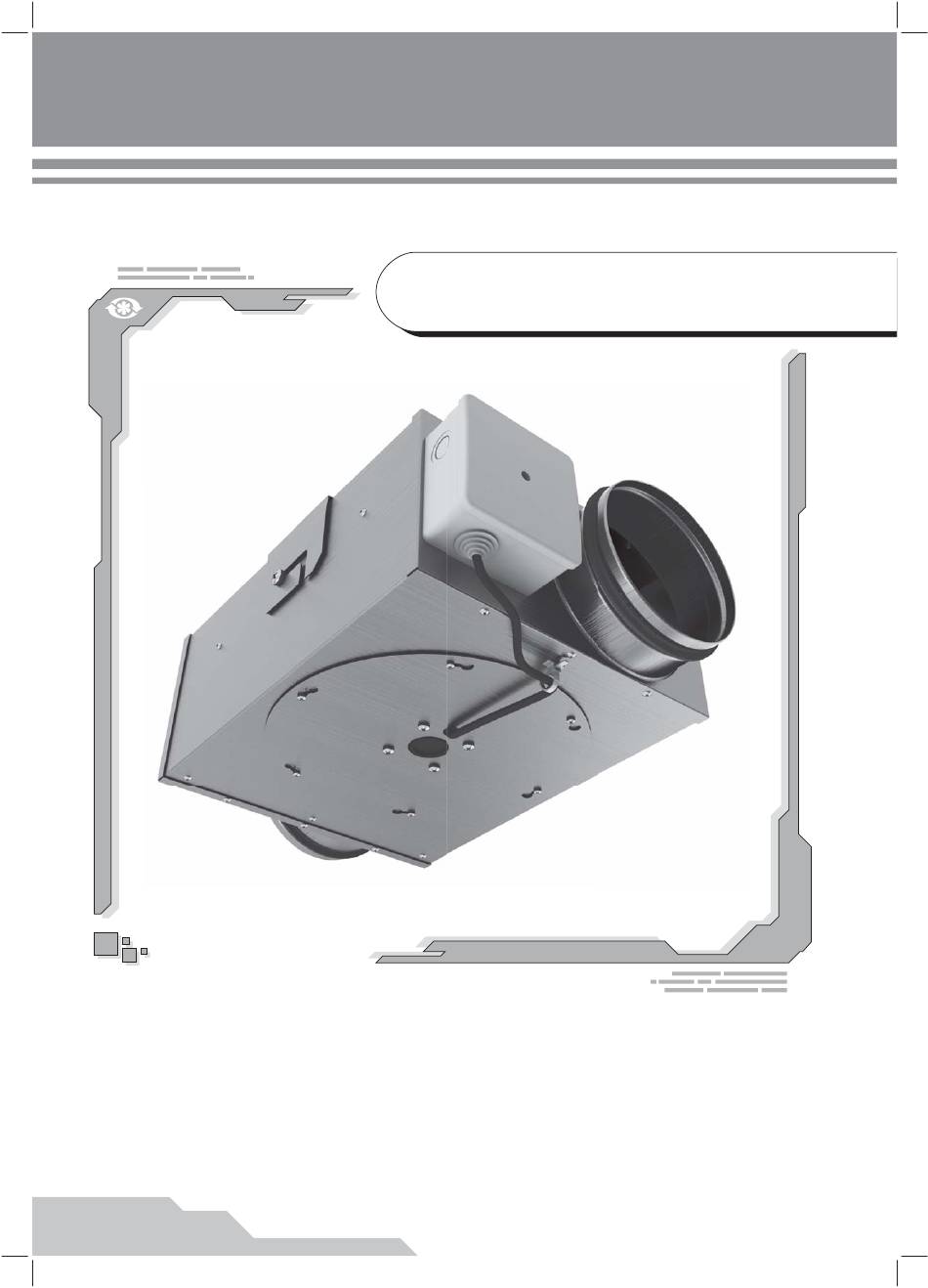

- Seite 1 BETRIEBSANLEITUNG VKP Series ROHRVENTILATOR...
-
Seite 2: Inhaltsverzeichnis
INHALT Sicherheitsvorschriften Einführung Bestimmungszweck Lieferumfang Bezeichnungserklärung Technische Grunddaten Bauart und Betriebslogik Montage und Betriebsvorbereitung Anschluss an Stromnetz Wartung Fehlersuche Lager- und Transportvorschriften Herstellergarantie Abnahmeprotokoll Verkäuferinformation Anschlussprotokoll Garantiekarte... -
Seite 3: Sicherheitsvorschriften
www.ventilation-system.com www.ventilation-system.com SICHERHEITSVORSCHRIFTEN • Diese Betriebsanleitung vor der Montage und vor dem Betrieb des Rohrventilators, nachstehend der Ventilator, aufmerksam durchlesen! • Bei Montage und Betrieb des Ventilators sind die Anforderungen der vorliegenden Betriebsanleitung sowie örtlichen länderspezifi schen geltenden elektrischen Vorschriften, Gebäude - und Brandschutzstandards genau zu erfüllen. •... -
Seite 4: Sicherheitsvorschriften Beim Betrieb Des Ventilators
SICHERHEITSVORSCHRIFTEN BEIM BETRIEB DES VENTILATORS Das Steuergerät oder die Fernbedienung Den Ventilator nicht mit Wasser reinigen. nie mit nassen Händen anfassen! Vor den Die elektrischen Teilen vor Wassereintritt Wartungsarbeiten an dem Ventilator die Hände schützen. trocknen. Den Ventilator nur zweckmäßig benutzen. Einen Tuchtrockner oder eine andere ähnliche Keine Wassergefässe auf dem Ventilator, Ausrüstung nicht an den Ventilator oder ans... -
Seite 5: Einführung
www.ventilation-system.com www.ventilation-system.com EINFÜHRUNG Die Betriebsanleitung enthält technische Grunddaten, technische Beschreibung, Montage- und Einbauanleitungen für den Rohrventilator VKP 80 mini … VKP 100/100x6 mini; VKP 100 ... VKP 160, nachstehend der Ventilator. BESTIMMUNGSZWECK Die Radialrohrventilatoren sind für Zu- und Entlüftung in kleinen Wohnhäusern, öff entlichen und Industrieräumen mit einem begrenzten Montageraum bestimmt. - Seite 6 Tabelle 1. Technische Grunddaten Geräusch Versorgungs- Max. Max. Geschwindig- Leistung [W] Stromaufnahme Drehzahl bei 3 m Ventilatortyp spannung, Förderleistung Förderlufttemperatur keit [min Entfernung 50 Hz [V] [°C] [dBA] 0,32 1400 VKP 80 mini 0,34 1800 2600 0,32 1400 VKP 80 Р mini 0,34 1800 2600...
- Seite 7 www.ventilation-system.com www.ventilation-system.com Tabelle 2. Abmessungen Abmessungen [mm] Gewicht Ventilatortyp Abbildung [kg] ØD ØD1 VKP 80 mini VKP 100 mini VKP 100 VKP 125 VKP 150 VKP 160 VKP 80 Р mini 297 253 VKP 100 Р mini 297 253 VKP 80/80х2 mini VKP 100/80х2 mini VKP 100/100х2 mini VKP 125/100х2...
-
Seite 8: Bauart Und Wirkungsweise
BAUART UND WIRKUNGSWEISE VKP 80..100 mini VKP 80..100/80..100 x 2 mini VKP 80..100 R mini VKP 100..160 VKP 125..150/100..125 x 2 Gitter Einsaugstutzen Montagekonsole Gehäuse Turbinenflansch Druckflansch Anschlusskasten 1 Eintritt - 1 Austritt 1 Eintritt - 1 Austritt 2 Eintritte - 1 Austritt (mit einem Dekorgitter) VKP 80..100/80..100 x 4 mini VKP 80..100/80..100 x 5 mini... - Seite 9 www.ventilation-system.com www.ventilation-system.com Tabelle 3. Anschlussabmessungen Abmessungen Abmessungen Ventilatortyp Ventilatortyp Abbildung VKP 80 mini VKP 100/80x6 mini VKP 80 R mini VKP 100/100x2 mini VKP 80/80x2 mini VKP 100/100x4 mini VKP 80/80x4 mini VKP 100/100x5 mini VKP 80/80x5 mini VKP 100/100x6 mini VKP 80/80x6 mini VKP 100 VKP 100 mini...
- Seite 10 Montage des Ventilators wie folgt: Stellen Sie es fest, dass der Ventilator von der Stromversorgung abgetrennt ist. markieren Sie die Löcher für die Montage der Montagekonsole auf der Montagefl äche (Tragkonstruktion), Tabelle 3, Abb. 3a; bohren Sie die Löcher und fi xieren Sie die Montagekonsole mit den Befestigungsstücken, z.B. Dübeln fi xieren, Abb. 3b; stellen Sie den Ventilator auf die Montagekonsole auf, Abb.
-
Seite 11: Anschluss An Stromnetz
www.ventilation-system.com www.ventilation-system.com ANSCHLUSS AN DAS STROMNETZ LESEN SIE DIE BETRIEBSANLEITUNG VOR ANSCHLUSS DES VENTILATORS AN DAS STROMNETZ. DIE ANSCHLUSSARBEITEN SIND NUR VOM QUALIFIZIERTEN FACHPERSONAL DURCHZUFÜHREN. DER VENTILATOR IST NUR ZUM ANSCHLUSS AN DAS WECHSELSTROMNETZ MIT DER IN DER TABELLE VON TECHNISCHEN DATEN ANGEGEBENEN VERSORGUNGSSPANNUNG AUSGELEGT. - Seite 12 ~230 V, ~230 V, 50 Hz 50 Hz N 1 2 3 N 1 2 3 Anschluss des Ventilators VKP mini mit Anschluss des Ventilators VKP mini der zweiten Geschwindigkeit mit der ersten Geschwindigke ~230 V, ~230 V, 50 Hz 50 Hz N 1 2 3 N 1 2 3...
-
Seite 13: Wartung
www.ventilation-system.com www.ventilation-system.com WARTUNG Trennen Sie den Ventilator vom der Stromversorgung von der Wartung und Reparaturen. Stellen Sie es fest, dass die rotierenden Teile einen Stillstand haben. Die Wartung des Ventilators umfasst regelmäßige Reinigung der Ventilatoroberfl ächen von Staub und Schmutz. Reinigen Sie die Flügelradschaufeln sorgfältig alle 6 Monate wir folgt: trennen Sie den Ventilator vom der Stromversorgung, Abb. -
Seite 14: Fehlersuche
FEHLERSUCHE Tabelle 4. Fehlerliste und Fehlerbehebung Fehler Eventuelle Gründe Abhilfe Überprüfen Sie, dass die Stromversorgung Keine Stromversorgung. richtig angeschlossen ist, ansonsten beseitigen Sie einen Anschlussfehler. Der Ventilator startet nicht. Schalten Sie den Ventilator aus. Abstellen Sie Blockierter Motor. die Blockierung des Motors. Reinigen Sie die Flügelradschaufeln. -
Seite 15: Herstellergarantie
www.ventilation-system.com www.ventilation-system.com HERSTELLERGARANTIE Der Hersteller setzt eine Garantiedauer von 24 Monaten ab Verkaufsdatum des Ventilators über Einzelhandel, unter der Bedingung der Erfüllung der Vorschriften für Transport, Lagerung, Montage und Betrieb von dem Verbraucher fest. Im Falle der Störungen in der Arbeit des Ventilators bei werkseitig zu vertretenden Fehlern innerhalb der Garantiefrist, hat der Verbraucher Anspruch auf kostenlose Behebung der Mängel des Ventilators mittels der Garantiereparatur durch den Hersteller. -
Seite 16: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts Rohrventilator Modell Seriennummer Herstellungsdatum ist als betriebsfähig anerkannt. Hiermit erklären wir, dass das Gerät mit der maßgeblichen Anforderungen aus Richtlinie 2004/108/EG über elektromagnetische Verträglichkeit, Richtlinie 89/336/EWG, und Niederspannungsrichtlinie 2006/95/EG, Richtlinie 73/23/EWG, und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Die Übereinstimmung des Produktes mit den Anforderungen in Bezug auf elektromagnetische Verträglichkeit basiert auf den obigen Normen. -
Seite 17: Garantiekarte
www.ventilation-system.com www.ventilation-system.com GARANTIEKARTE Typ des Geräts Rohrventilator Modell VKP________________ Seriennummer Herstellungsdatum Verkaufsdatum Garantiefrist Händler Stempel des Verkäufers ______________________________________________________________________________________________________ ______________________________________________________________________________________________________ ______________________________________________________________________________________________________ ______________________________________________________________________________________________________ ______________________________________________________________________________________________________ ______________________________________________________________________________________________________ ______________________________________________________________________________________________________ _________________________________________________________________________________________________ NOTIZ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________... - Seite 18 V17DE-04 2013...
