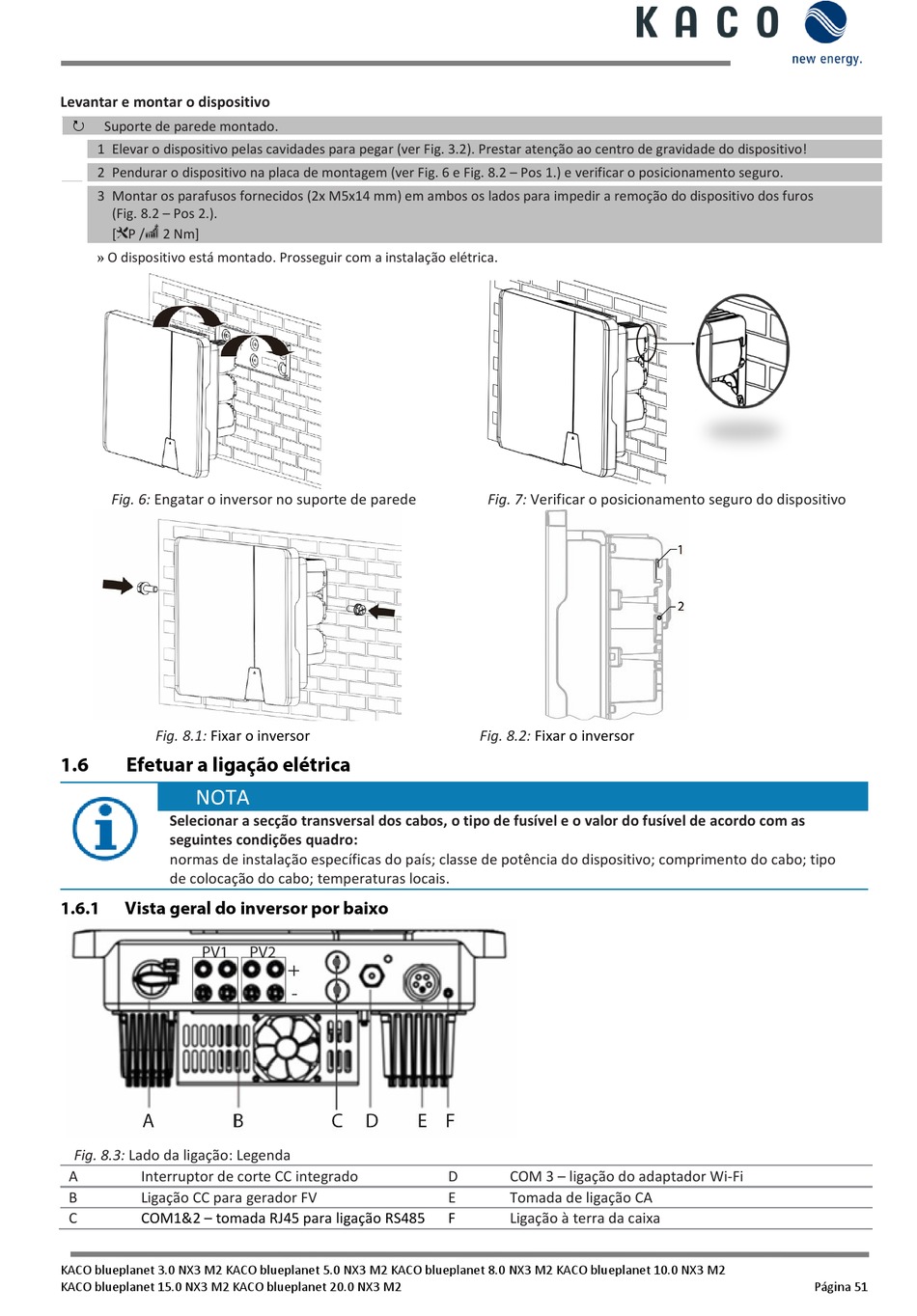

Levantar e montar o dispositivo
Suporte de parede montado.

1 Elevar o dispositivo pelas cavidades para pegar (ver Fig. 3.2). Prestar atenção ao centro de gravidade do dispositivo!
2 Pendurar o dispositivo na placa de montagem (ver Fig. 6 e Fig. 8.2 – Pos 1.) e verificar o posicionamento seguro.
3 Montar os parafusos fornecidos (2x M5x14 mm) em ambos os lados para impedir a remoção do dispositivo dos furos
(Fig. 8.2 – Pos 2.).
» O dispositivo está montado. Prosseguir com a instalação elétrica.
[ P / 2 Nm]
Fig. 6: Engatar o inversor no suporte de parede
Fig. 8.1: Fixar o inversor
1.6 Efetuar a ligação elétrica
NOTA
Selecionar a secção transversal dos cabos, o tipo de fusível e o valor do fusível de acordo com as
seguintes condições quadro:
normas de instalação específicas do país; classe de potência do dispositivo; comprimento do cabo; tipo
de colocação do cabo; temperaturas locais.
1.6.1

Vista geral do inversor por baixo

Fig. 8.3: Lado da ligação: Legenda
A Interruptor de corte CC integrado
B Ligação CC para gerador FV
C COM1&2 – tomada RJ45 para ligação RS485
KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
Fig. 7: Verificar o posicionamento seguro do dispositivo
Fig. 8.2: Fixar o inversor
D COM 3 – ligação do adaptador Wi-Fi
E Tomada de ligação CA
F Ligação à terra da caixa
Página 51
