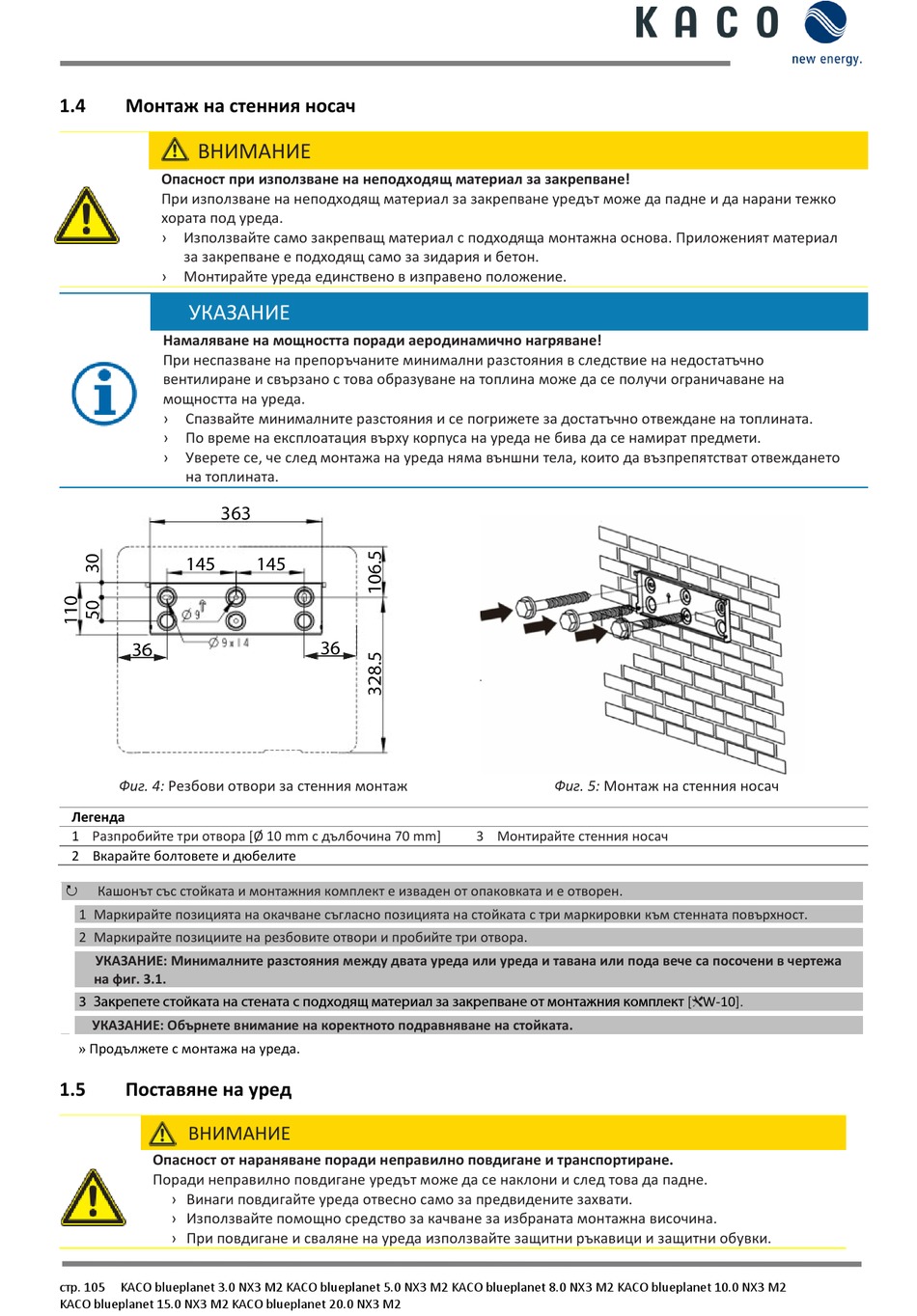

1.4 Монтаж на стенния носач
ВНИМАНИЕ
Опасност при използване на неподходящ материал за закрепване!
При използване на неподходящ материал за закрепване уредът може да падне и да нарани тежко
хората под уреда.
› Използвайте само закрепващ материал с подходяща монтажна основа. Приложеният материал
за закрепване е подходящ само за зидария и бетон.
› Монтирайте уреда единствено в изправено положение.
УКАЗАНИЕ
Намаляване на мощността поради аеродинамично нагряване!
При неспазване на препоръчаните минимални разстояния в следствие на недостатъчно
вентилиране и свързано с това образуване на топлина може да се получи ограничаване на
мощността на уреда.
› Спазвайте минималните разстояния и се погрижете за достатъчно отвеждане на топлината.
› По време на експлоатация върху корпуса на уреда не бива да се намират предмети.
› Уверете се, че след монтажа на уреда няма външни тела, които да възпрепятстват отвеждането
на топлината.
Фиг. 4: Резбови отвори за стенния монтаж
Легенда
1 Разпробийте три отвора [Ø 10 mm с дълбочина 70 mm]
2 Вкарайте болтовете и дюбелите
Кашонът със стойката и монтажния комплект е изваден от опаковката и е отворен.

1 Маркирайте позицията на окачване съгласно позицията на стойката с три маркировки към стенната повърхност.
2 Маркирайте позициите на резбовите отвори и пробийте три отвора.
УКАЗАНИЕ: Минималните разстояния между двата уреда или уреда и тавана или пода вече са посочени в чертежа
на фиг. 3.1.
3 Закрепете стойката на стената с подходящ материал за закрепване от монтажния комплект
»
УКАЗАНИЕ: Обърнете внимание на коректното подравняване на стойката.
Продължете с монтажа на уреда.
1.5 Поставяне на уред
ВНИМАНИЕ
Опасност от нараняване поради неправилно повдигане и транспортиране.
Поради неправилно повдигане уредът може да се наклони и след това да падне.
› Винаги повдигайте уреда отвесно само за предвидените захвати.
› Използвайте помощно средство за качване за избраната монтажна височина.
› При повдигане и сваляне на уреда използвайте защитни ръкавици и защитни обувки.
стр. 105 KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
Фиг. 5: Монтаж на стенния носач
3 Монтирайте стенния носач
[ W-10].
