Fixar O Suporte; Instalação; Abrir O Dispositivo; Efetuar A Ligação Elétrica - Kaco blueplanet 87.0 TL3 Kurzanleitung

ž Acessível para os trabalhos de montagem e manutenção
ž
Em material resistente ao calor (até 90 °C )
ž Dificilmente inflamável
ž distâncias mínimas para a montagem: consulte o manual de instruções completo em
de/downloads
3.2 Ferramentas utilizadas
Siglas (en)
Sextavado exterior
W
Sextavado interior
A
Torx
T
Fenda
S
Tab. 1: Legenda Descrição Sigla da ferramenta
3.3

Fixar o suporte

AVISO
Perigo em caso de utilização de materiais de fixação inadequados!
A utilização de materiais de fixação inadequados pode provocar a queda do dispositivo e ferimentos graves
nas pessoas que se encontram à frente do mesmo.
› Utilizar apenas o material de fixação adequado à base de montagem. Usar o material de fixação
fornecido apenas para alvenaria e betão.
› Montar o aparelho apenas na vertical.
4 Instalação
4.1

Abrir o dispositivo

↻ Dispositivo montado no suporte.
↻ Limpar a humidade eventualmente existente na estrutura da tampa da caixa
com um pano.
1 Soltar a tampa da caixa (1) através dos 6 parafusos (2) e retirá-la
cuidadosamente [ T_25]
2 Ao pousar a tampa da caixa, certificar-se de que as vedações e os condutores
óticos não ficam danificados nem sujos.
» Prosseguir com a instalação do dispositivo.
4.2 Efetuar a ligação elétrica
NOTA
Selecionar a secção transversal dos cabos, o tipo de fusível e o valor do fusível de acordo com as seguintes
condições quadro:
normas de instalação específicas do país; classe de potência do dispositivo; comprimento do cabo; tipo de
colocação do cabo; temperaturas locais
Informações detalhadas sobre os binários de aperto: consulte o manual de instruções completo em
newenergy.com/de/downloads
4.3 Ligar o dispositivo à rede de alimentação
4.3.1 Preparar a ligação à rede
Página 46
Contorno do
elemento de ligação
Binário de aperto
Tamanho de chave e número
Contorno externo

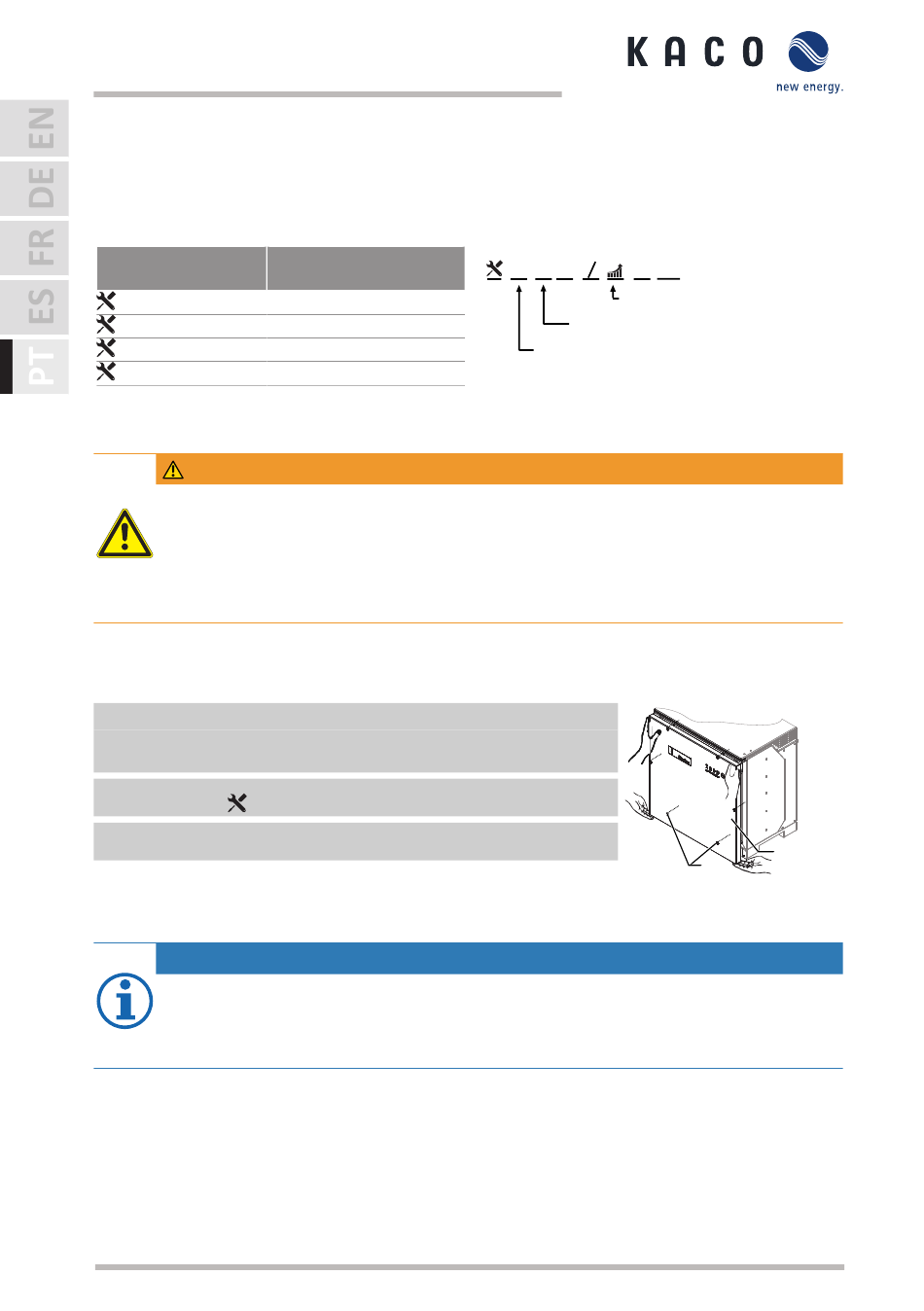

Fig. 1: Modelo de apresentação
Fig. 2: Remover a tampa da caixa
