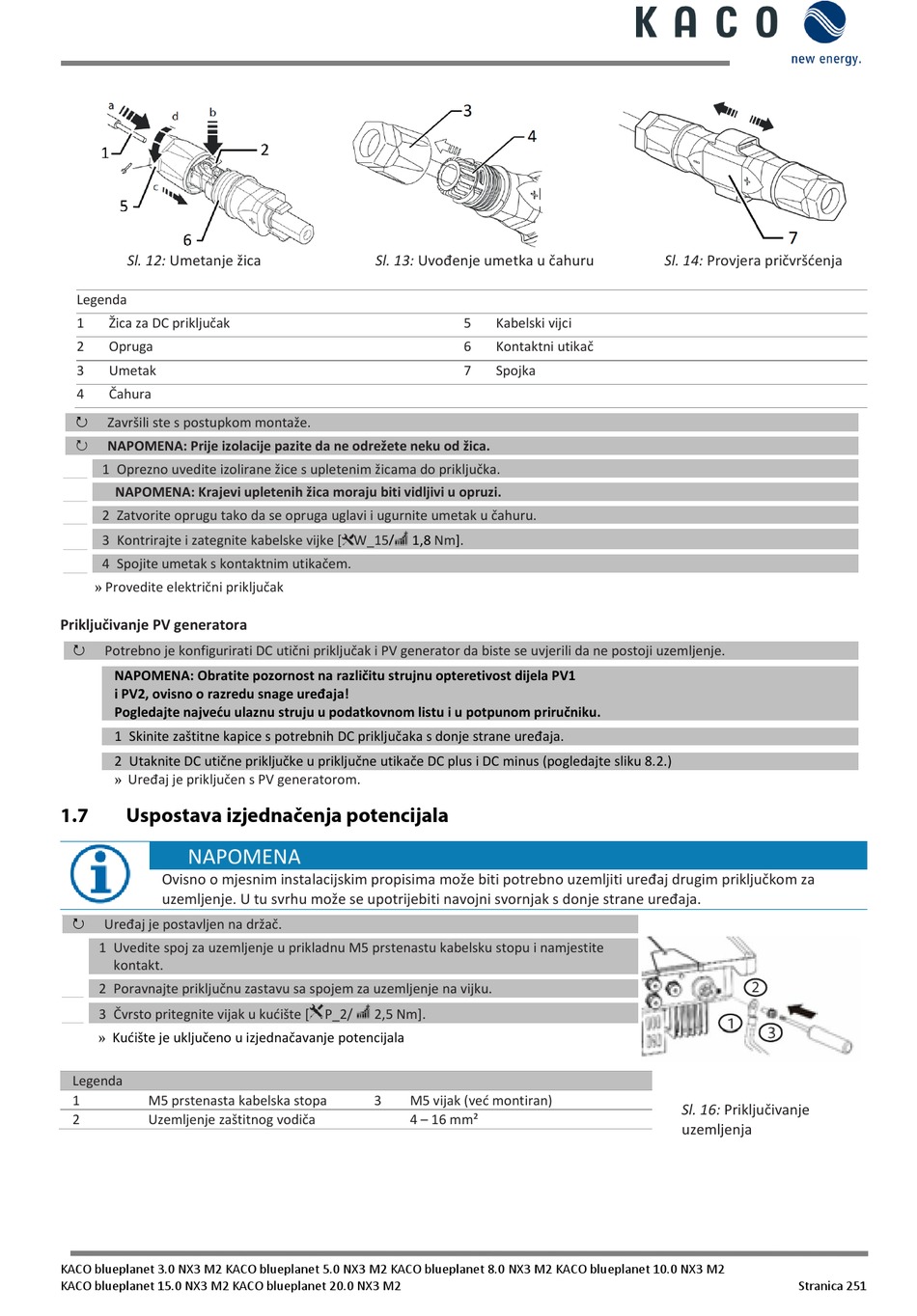

Sl. 12: Umetanje žica
Legenda
1 Žica za DC priključak
2 Opruga
3 Umetak
4 Čahura
Završili ste s postupkom montaže.

NAPOMENA: Prije izolacije pazite da ne odrežete neku od žica.

1 Oprezno uvedite izolirane žice s upletenim žicama do priključka.
NAPOMENA: Krajevi upletenih žica moraju biti vidljivi u opruzi.
2 Zatvorite oprugu tako da se opruga uglavi i ugurnite umetak u čahuru.
3 Kontrirajte i zategnite kabelske vijke [
»
4 Spojite umetak s kontaktnim utikačem.
Provedite električni priključak
Priključivanje PV generatora
Potrebno je konfigurirati DC utični priključak i PV generator da biste se uvjerili da ne postoji uzemljenje.

NAPOMENA: Obratite pozornost na različitu strujnu opteretivost dijela PV1
i PV2, ovisno o razredu snage uređaja!
Pogledajte najveću ulaznu struju u podatkovnom listu i u potpunom priručniku.
1 Skinite zaštitne kapice s potrebnih DC priključaka s donje strane uređaja.
»
2 Utaknite DC utične priključke u priključne utikače DC plus i DC minus (pogledajte sliku 8.2.)
Uređaj je priključen s PV generatorom.
1.7 Uspostava izjednačenja potencijala
NAPOMENA
Ovisno o mjesnim instalacijskim propisima može biti potrebno uzemljiti uređaj drugim priključkom za
uzemljenje. U tu svrhu može se upotrijebiti navojni svornjak s donje strane uređaja.
Uređaj je postavljen na držač.

1 Uvedite spoj za uzemljenje u prikladnu M5 prstenastu kabelsku stopu i namjestite
kontakt.
2 Poravnajte priključnu zastavu sa spojem za uzemljenje na vijku.
»
3 Čvrsto pritegnite vijak u kućište [ P_2/
Kućište je uključeno u izjednačavanje potencijala
Legenda
1 M5 prstenasta kabelska stopa
2 Uzemljenje zaštitnog vodiča
KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
Sl. 13: Uvođenje umetka u čahuru
5 Kabelski vijci
6 Kontaktni utikač
7 Spojka
W_15/ 1,8 Nm].
2,5 Nm].
3 M5 vijak (već montiran)
4 – 16 mm²
Sl. 14: Provjera pričvršćenja
Sl. 16: Priključivanje
uzemljenja
