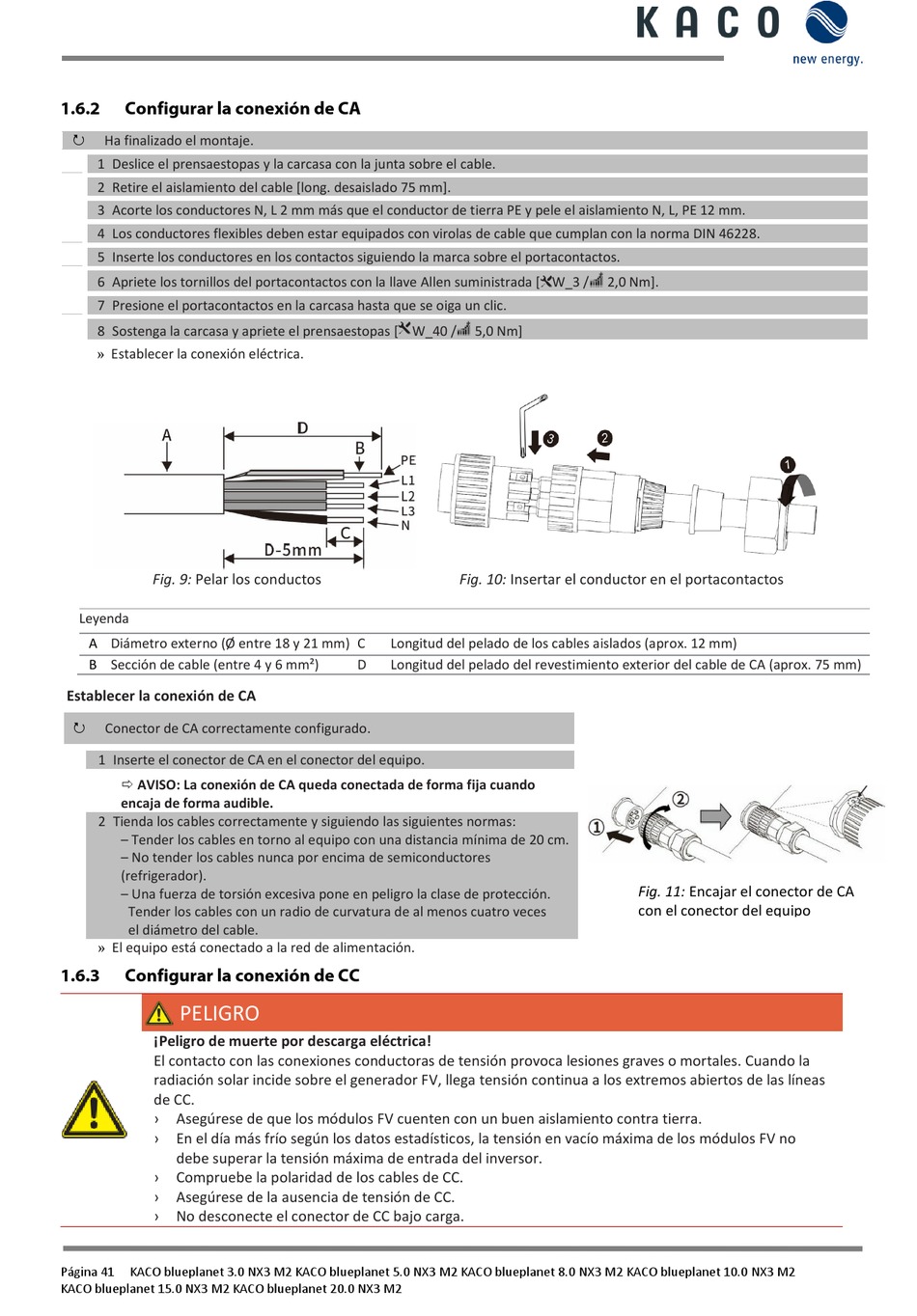

1.6.2 Configurar la conexión de CA
Ha finalizado el montaje.

1 Deslice el prensaestopas y la carcasa con la junta sobre el cable.
2 Retire el aislamiento del cable [long. desaislado 75 mm].
3 Acorte los conductores N, L 2 mm más que el conductor de tierra PE y pele el aislamiento N, L, PE 12 mm.
4 Los conductores flexibles deben estar equipados con virolas de cable que cumplan con la norma DIN 46228.
5 Inserte los conductores en los contactos siguiendo la marca sobre el portacontactos.
6 Apriete los tornillos del portacontactos con la llave Allen suministrada [ W_3 /
7 Presione el portacontactos en la carcasa hasta que se oiga un clic.
» Establecer la conexión eléctrica.
8 Sostenga la carcasa y apriete el prensaestopas [ W_40 /
Fig. 9: Pelar los conductos
Leyenda
A Diámetro externo (Ø entre 18 y 21 mm) C
B Sección de cable (entre 4 y 6 mm²)
Establecer la conexión de CA
Conector de CA correctamente configurado.

1 Inserte el conector de CA en el conector del equipo.
 AVISO: La conexión de CA queda conectada de forma fija cuando
encaja de forma audible.
2 Tienda los cables correctamente y siguiendo las siguientes normas:
– Tender los cables en torno al equipo con una distancia mínima de 20 cm.
– No tender los cables nunca por encima de semiconductores
(refrigerador).
– Una fuerza de torsión excesiva pone en peligro la clase de protección.
Tender los cables con un radio de curvatura de al menos cuatro veces
» El equipo está conectado a la red de alimentación.
el diámetro del cable.
1.6.3 Configurar la conexión de CC
PELIGRO
¡Peligro de muerte por descarga eléctrica!
El contacto con las conexiones conductoras de tensión provoca lesiones graves o mortales. Cuando la
radiación solar incide sobre el generador FV, llega tensión continua a los extremos abiertos de las líneas
de CC.
› Asegúrese de que los módulos FV cuenten con un buen aislamiento contra tierra.
› En el día más frío según los datos estadísticos, la tensión en vacío máxima de los módulos FV no
debe superar la tensión máxima de entrada del inversor.
› Compruebe la polaridad de los cables de CC.
› Asegúrese de la ausencia de tensión de CC.
› No desconecte el conector de CC bajo carga.
Página 41 KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
5,0 Nm]
Fig. 10: Insertar el conductor en el portacontactos
Longitud del pelado de los cables aislados (aprox. 12 mm)
D Longitud del pelado del revestimiento exterior del cable de CA (aprox. 75 mm)
2,0 Nm].
Fig. 11: Encajar el conector de CA
con el conector del equipo
