1.4 Montáž nástenného držiaka
POZOR
Nebezpečenstvo pri použití nevhodného upevňovacieho materiálu!
Pri použití nevhodného upevňovacieho materiálu môže zariadenie spadnúť a ťažko poraniť osoby, ktoré
sa pod ním nachádzajú.
› Používajte len upevňovací materiál vhodný pre montážny podklad. Priložený upevňovací materiál je
vhodný len pre murivo a betón.
› Zariadenie montujte iba vzpriamene.
UPOZORNENIE
Zníženie výkonu v dôsledku nahromadenia tepla!
Pri nedodržaní odporúčaných minimálnych vzdialeností môže na zariadení dôjsť k obmedzenej regulácii
výkonu v dôsledku nedostatočného vetrania a s tým spojenej tvorby tepla.
› Dodržte minimálne vzdialenosti a zabezpečte dostatočné odvádzanie tepla.
› Počas prevádzky sa na kryte zariadenia nesmú nachádzať žiadne predmety.
› Zabezpečte, aby po montáži zariadenia žiadne cudzie látky nebránili odvádzaniu tepla.

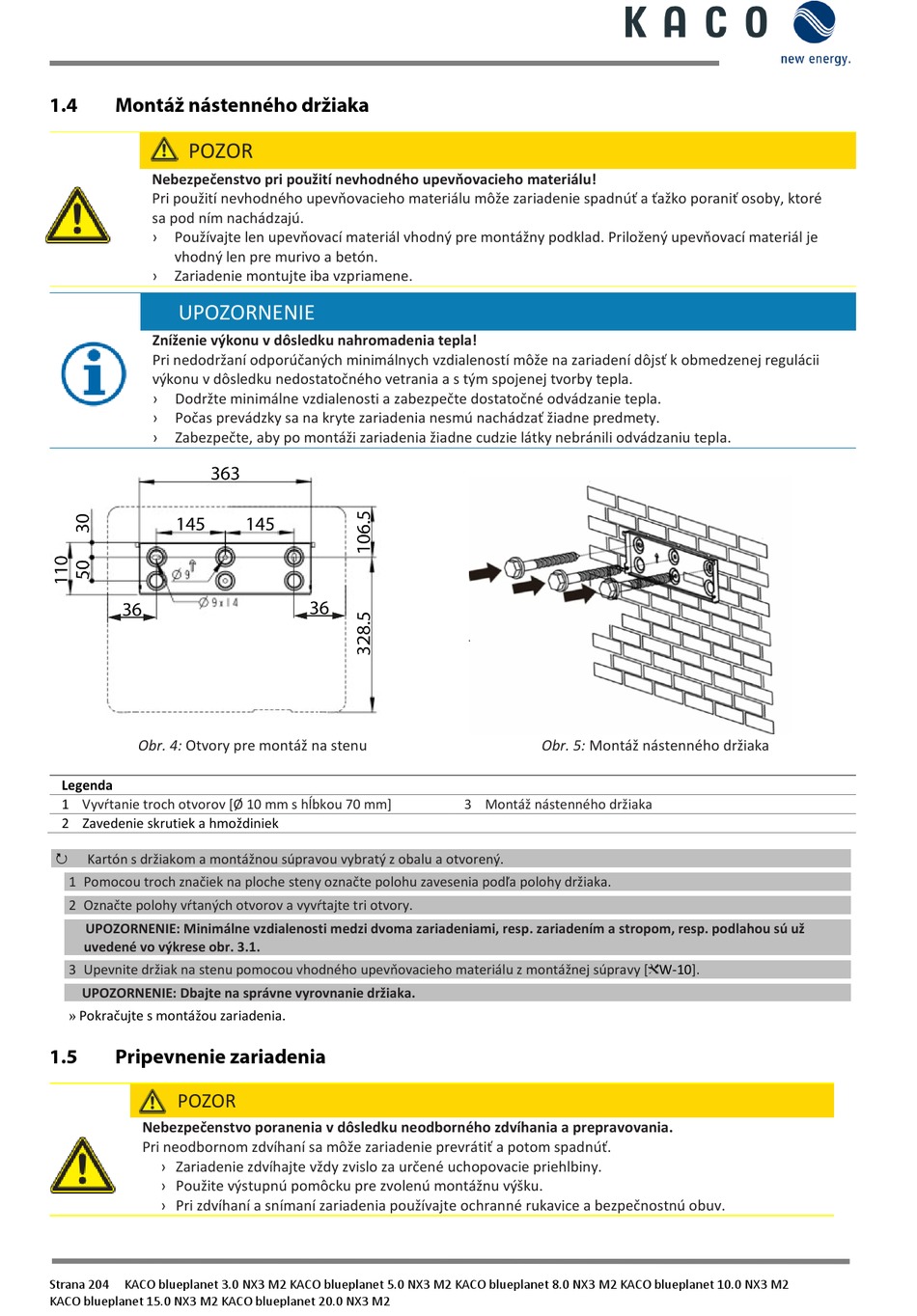

Obr. 4: Otvory pre montáž na stenu
Legenda
1 Vyvŕtanie troch otvorov [Ø 10 mm s hĺbkou 70 mm]
2 Zavedenie skrutiek a hmoždiniek
Kartón s držiakom a montážnou súpravou vybratý z obalu a otvorený.

1 Pomocou troch značiek na ploche steny označte polohu zavesenia podľa polohy držiaka.
2 Označte polohy vŕtaných otvorov a vyvŕtajte tri otvory.
UPOZORNENIE: Minimálne vzdialenosti medzi dvoma zariadeniami, resp. zariadením a stropom, resp. podlahou sú už
uvedené vo výkrese obr. 3.1.
3 Upevnite držiak na stenu pomocou vhodného upevňovacieho materiálu z montážnej súpravy [ W-10].
»
UPOZORNENIE: Dbajte na správne vyrovnanie držiaka.
Pokračujte s montážou zariadenia.
1.5

Pripevnenie zariadenia

POZOR
Nebezpečenstvo poranenia v dôsledku neodborného zdvíhania a prepravovania.
Pri neodbornom zdvíhaní sa môže zariadenie prevrátiť a potom spadnúť.
› Zariadenie zdvíhajte vždy zvislo za určené uchopovacie priehlbiny.
› Použite výstupnú pomôcku pre zvolenú montážnu výšku.
› Pri zdvíhaní a snímaní zariadenia používajte ochranné rukavice a bezpečnostnú obuv.
Strana 204 KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
Obr. 5: Montáž nástenného držiaka
3 Montáž nástenného držiaka
