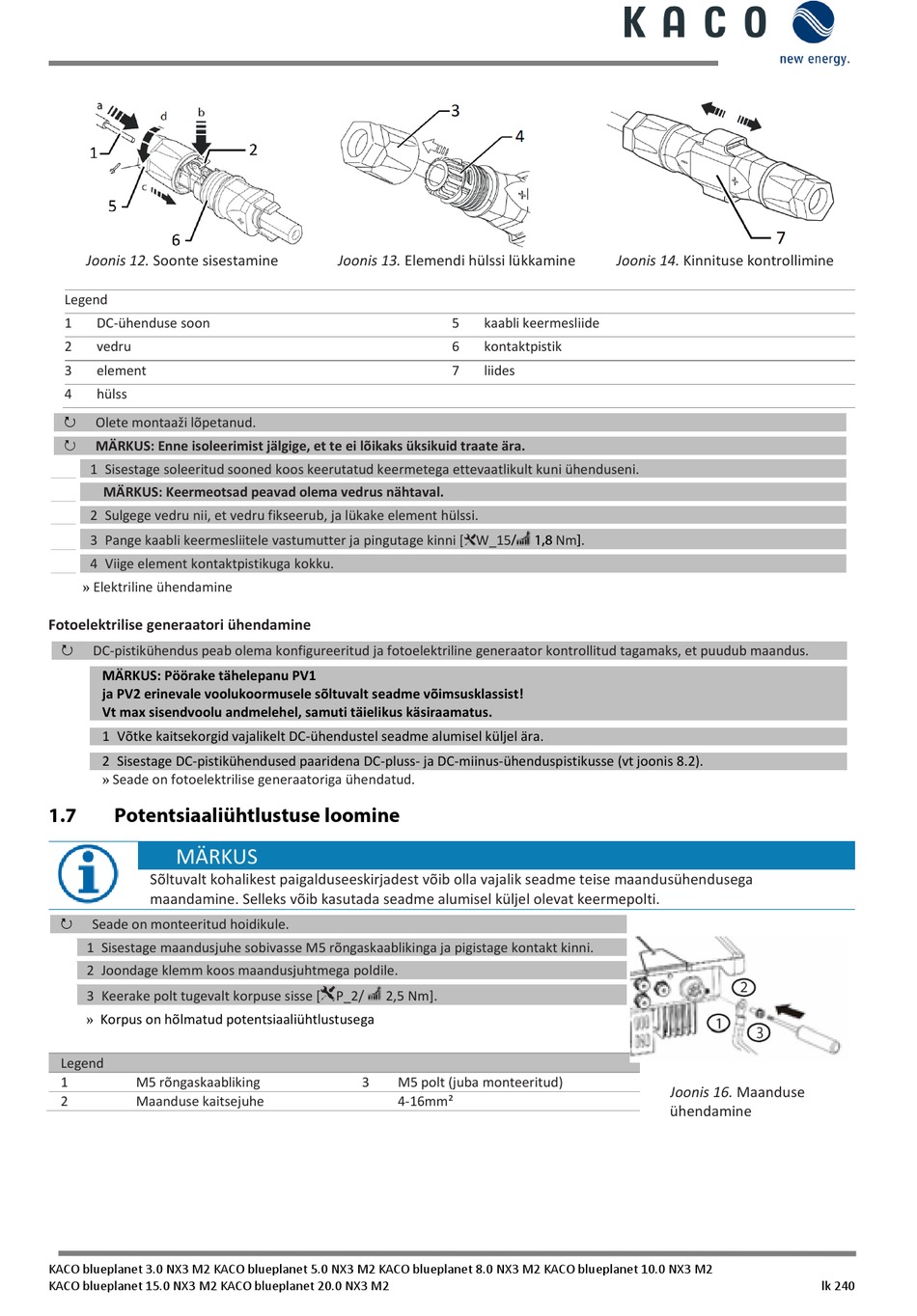

Potentsiaaliühtlustuse Loomine - Kaco blueplanet 3.0 NX3 M2 Kurzanleitung

Joonis 12. Soonte sisestamine
Legend
1 DC-ühenduse soon
2 vedru
3 element
4 hülss
Olete montaaži lõpetanud.

MÄRKUS: Enne isoleerimist jälgige, et te ei lõikaks üksikuid traate ära.

1 Sisestage soleeritud sooned koos keerutatud keermetega ettevaatlikult kuni ühenduseni.
MÄRKUS: Keermeotsad peavad olema vedrus nähtaval.
2 Sulgege vedru nii, et vedru fikseerub, ja lükake element hülssi.
3 Pange kaabli keermesliitele vastumutter ja pingutage kinni [
»
4 Viige element kontaktpistikuga kokku.
Elektriline ühendamine
Fotoelektrilise generaatori ühendamine
DC-pistikühendus peab olema konfigureeritud ja fotoelektriline generaator kontrollitud tagamaks, et puudub maandus.

MÄRKUS: Pöörake tähelepanu PV1
ja PV2 erinevale voolukoormusele sõltuvalt seadme võimsusklassist!
Vt max sisendvoolu andmelehel, samuti täielikus käsiraamatus.
1 Võtke kaitsekorgid vajalikelt DC-ühendustel seadme alumisel küljel ära.
»
2 Sisestage DC-pistikühendused paaridena DC-pluss- ja DC-miinus-ühenduspistikusse (vt joonis 8.2).
Seade on fotoelektrilise generaatoriga ühendatud.
1.7 Potentsiaaliühtlustuse loomine
MÄRKUS
Sõltuvalt kohalikest paigalduseeskirjadest võib olla vajalik seadme teise maandusühendusega
maandamine. Selleks võib kasutada seadme alumisel küljel olevat keermepolti.
Seade on monteeritud hoidikule.

1 Sisestage maandusjuhe sobivasse M5 rõngaskaablikinga ja pigistage kontakt kinni.
2 Joondage klemm koos maandusjuhtmega poldile.
»
3 Keerake polt tugevalt korpuse sisse [ P_2/
Korpus on hõlmatud potentsiaaliühtlustusega
Legend
1 M5 rõngaskaabliking
2 Maanduse kaitsejuhe
KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
Joonis 13. Elemendi hülssi lükkamine
5 kaabli keermesliide
6 kontaktpistik
7 liides
W_15/
2,5 Nm].
3 M5 polt (juba monteeritud)
4-16mm²
Joonis 14. Kinnituse kontrollimine
Nm].
1,8
Joonis 16. Maanduse
ühendamine
lk 240
