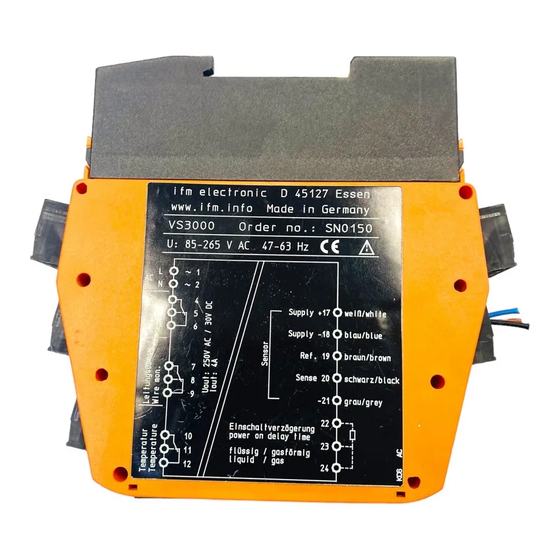

- Seite 1 Betriebsanleitung Auswerteelektronik für Strömungssensoren VS3000 SN0150 SN0500 SR0150 SR0151...
- Seite 2 9 Technische Daten und Maßzeichnung ..............9 1 Vorbemerkung • Die Bedienungsanleitung gilt für alle Geräte des Typs VS3000 im Tragschie- nengehäuse. Die einzelnen Geräte unterscheiden sich nur in der Art der Versorgungsspannung. Sie ist auf dem Typenschild des Geräts angegeben. Es stehen 2 Versionen zur Verfügung: 24 VDC und 85 bis 265 VAC.
- Seite 3 2 Sicherheitshinweise • Befolgen Sie die Angaben der Bedienungsanleitung. Nichtbeachten der Hinwei- se, Verwendung außerhalb der nachstehend genannten bestimmungsgemäßen Verwendung, falsche Installation oder Handhabung können Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben. • Das Gerät darf nur von einer Elektrofachkraft eingebaut, angeschlossen und in Betrieb gesetzt werden, da bei der Installation berührungsgefährliche Span- nungen auftreten können.
- Seite 4 3 Bestimmungsgemäße Verwendung Die Auswerteelektronik VS3000 ist konzipiert für den Anschluss von Strömungs- sensoren des Typs SFxxxx. Sie wertet die Signale der Sensoren aus und meldet, ob ein voreingestellter Strömungswert erreicht ist: • Strömung oberhalb des voreingestellten Werts / Ausgangsrelais ist angezogen.
- Seite 5 4.1 Montage der Sensoren Befolgen Sie die Hinweise der Montageanleitung, die dem Sensor beiliegt. 5 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. Die nationalen und internationalen Vorschriften zur Errichtung elektrotech- nischer Anlagen sind zu befolgen. ► Vermeiden Sie den Kontakt mit berührungsgefährlichen Spannungen. ►...
- Seite 6 5.1 Klemmenbelegung: : L (AC) / L+ (DC) 1 2 3 4 : N (AC) / L- (DC) 5 6 7 8 9 10 11 12 LOW VOLTAGE WIRE BREAK- RELAY TEMP- RELAY SWITCH POINT- RELAY FLOW TEMP 17 18 19 20 21 22 23 24 1: Strömungsüberwachung 2: Leitungsüberwachung...
- Seite 7 • Wird das Gerät AC versorgt, so genügt die für die Sensorversorgung intern erzeugte Kleinspannung den SELV-Kriterien. 5.3 Anschluss der Sensoren Halten Sie auch beim Anschluss der Sensoren die SELV-Kriterien ein, damit am Sensor keine berührungsgefährlichen Spannungen anliegen oder diese in das Gerät verschleppt werden.
- Seite 8 2. Einstellen der Bereitschaftsverzögerungszeit t1: Auslieferungszustand: t1 = 10 s. Zum Festlegen anderer Zeiten: Externen Widerstand (R) zwischen den Klemmen 22 und 23 anschließen. t1 [s] 15 20 R [kΩ] 10 18 82 100 120 150 180 220 270 3. Betriebsspannung einschalten. Nach Ablauf der Bereitschaftsverzögerungszeit ist das Gerät betriebsbereit;...
- Seite 9 Das Gerät darf nur vom Hersteller repariert werden. Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen. 9 Technische Daten und Maßzeichnung Technische Daten und Maßzeichung unter www.ifm.com → Datenblattsuche → Artikelnummer eingeben. Weitere Informationen unter www.ifm.com...
