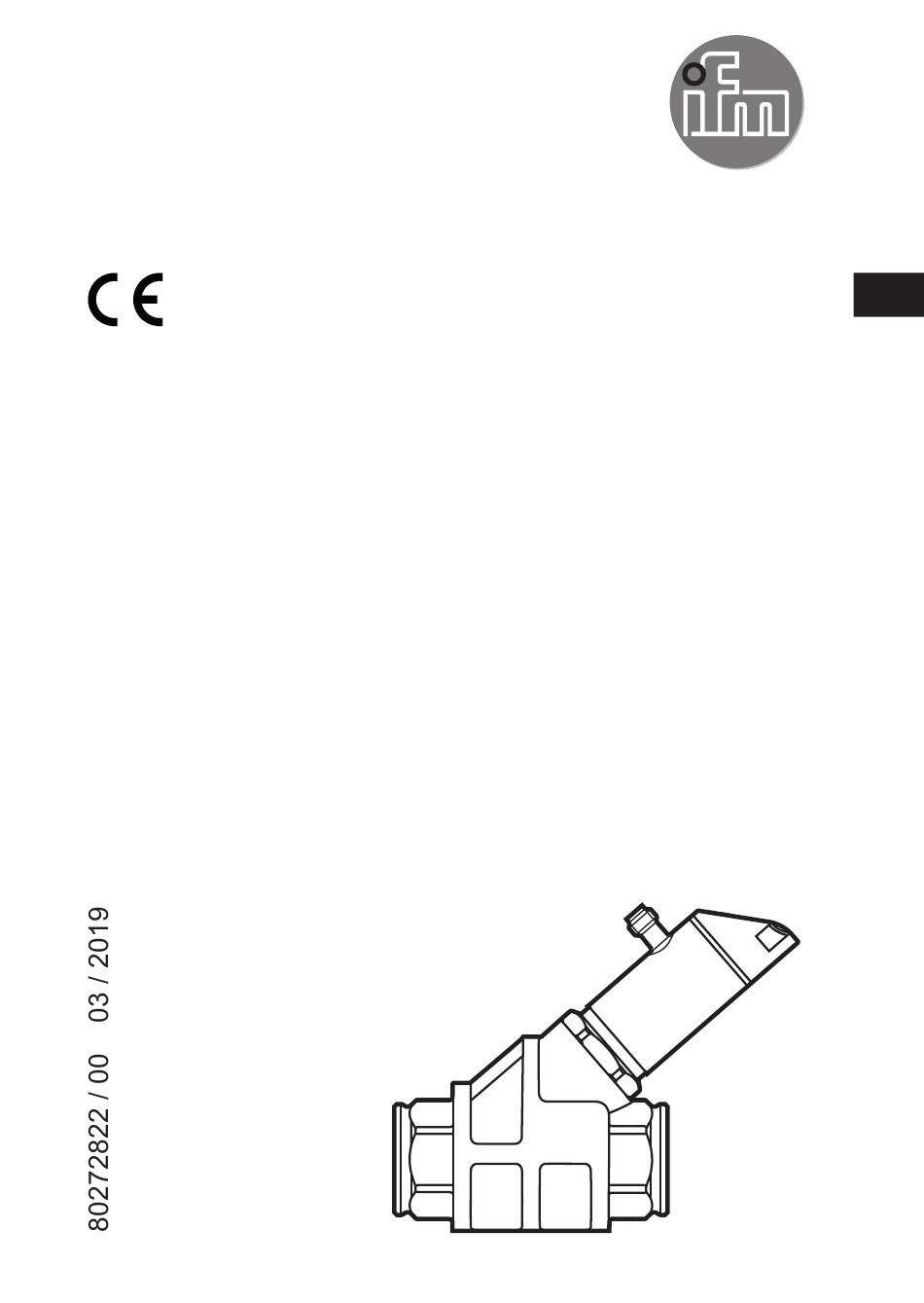

Bedienungsanleitung
DE
Mechatronischer Strömungssensor
SB1xxx
SB2xxx
SB3xxx
SB4xxx
SB5xxx
SB6xxx
SB7xxx
SB8xxx
SB9xxx
SB03xx

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm SB1 Serie

  • Seite 1 Bedienungsanleitung Mechatronischer Strömungssensor SB1xxx SB2xxx SB3xxx SB4xxx SB5xxx SB6xxx SB7xxx SB8xxx SB9xxx SB03xx...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 4 Funktion ���������������������������������������������������������������������������������������������������������������5 4�1 Schaltfunktion ������������������������������������������������������������������������������������������������6 4�2 Analogfunktion �����������������������������������������������������������������������������������������������7 4�2�1 Durchfluss-Überwachung ���������������������������������������������������������������������7 4�2�2 Temperatur-Überwachung ��������������������������������������������������������������������8 4�3 Frequenzausgang ������������������������������������������������������������������������������������������9 4�4 Kundenseitige Kalibrierung (CGA) ����������������������������������������������������������������9 4�5 IO-Link ���������������������������������������������������������������������������������������������������������10 4�6 Messwertdämpfung �������������������������������������������������������������������������������������10 4�7 Farbumschaltung Display (coLr) ������������������������������������������������������������������...
  • Seite 3: Vorbemerkung

    10�2 Eingestellten Parameterwert ablesen ��������������������������������������������������������28 11 Technische Daten ��������������������������������������������������������������������������������������������29 12 Fehlerbehebung�����������������������������������������������������������������������������������������������29 12�1 Messfehler durch Verschmutzung �������������������������������������������������������������29 12�2 Fehleranzeigen Display �����������������������������������������������������������������������������29 13 Wartung, Instandsetzung und Entsorgung ������������������������������������������������������30 14 Werkseinstellung ���������������������������������������������������������������������������������������������32 1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www�ifm�com�...
  • Seite 4: 1�1 Verwendete Symbole

    1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut� - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers�...
  • Seite 5: Bestimmungsgemäße Verwendung

    • Geräte und Kabel wirksam vor Beschädigung schützen� 3 Bestimmungsgemäße Verwendung Das Gerät überwacht Industrieöle� Es erfasst die beiden Prozessgrößen Durchflussmenge und Medientemperatur� 4 Funktion • Das Gerät erfasst die Durchflussmenge nach dem Wirkdruckprinzip� • Das Gerät verfügt über eine IO-Link Schnittstelle� Diese bietet mittels geeig- neter Hard- und Software folgende Zusatzfunktionen: - Fernparametrierung des Geräts�...
  • Seite 6: 4�1 Schaltfunktion

    4.1 Schaltfunktion OUTx ändert seinen Schaltzustand bei Über- oder Unterschreiten der eingestell- ten Schaltgrenzen (Durchfluss oder Temperatur)� Dabei kann zwischen Hysterese- und Fensterfunktion gewählt werden� Beispiel für Durchflussüberwachung: Hysteresefunktion Fensterfunktion SP = Schaltpunkt FH = oberer Grenzwert rP = Rückschaltpunkt FL = unterer Grenzwert HY = Hysterese FE = Fenster...
  • Seite 7: 4�2 Analogfunktion

    4.2 Analogfunktion • Das Gerät gibt ein Analogsignal aus, das proportional ist zur Durchflussmenge bzw� zur Medientemperatur� • Innerhalb des Messbereichs liegt das Analogsignal bei 4���20 mA� • Liegt der Messwert außerhalb des Messbereichs oder liegt ein interner Fehler vor, werden die in Abbildung 1 und 2 angegeben Stromsignale ausgegeben� 4.2.1 Durchfluss-Überwachung [mA] FOU=On...
  • Seite 8: 4�2�2 Temperatur-Überwachung

    4.2.2 Temperatur-Überwachung [mA] FOU=On 21,5 FOU=OFF [°C] [°F] Abbildung 2 Analogsignal Medientemperatur Messbereich Anzeigebereich Erfassungsbereich MAW: Messbereichsanfangswert MEW: Messbereichsendwert Anzeigebereich überschritten� Anzeigebereich unterschritten� Err: Das Gerät befindet sich im Fehlerzustand� FOU=On: Voreinstellung bei der das Analogsignal im Fehlerfall auf den oberen Anschlagwert geht�...
  • Seite 9: 4�3 Frequenzausgang

    4.3 Frequenzausgang Das Gerät gibt ein Frequenzsignal aus, das proportional ist zur Durchflussmenge und zur Medientemperatur� Bis zu dem unter [FEP1] eingestellten Grenzwert (für OUT1 = TEMP: zwischen den unter [FSP1] und [FEP1] eingestellten Grenzwerten) liegt das Frequenzsignal zwischen 0 Hz und dem unter [FrP ] eingestellten Frequenzwert�...
  • Seite 10: 4�5 Io-Link

    Die zur Konfiguration des Gerätes notwendigen IODDs, detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen sowie alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software finden Sie unter www�ifm�com� 4.6 Messwertdämpfung Mit der Messwertdämpfung kann eine Verzögerungszeit eingestellt werden, mit der das Gerät eine sprunghaft auftretende Strömungsänderung ausgibt� Die ein- gestellte Dämpfungszeit bewirkt eine Beruhigung der Ausgänge, des Displays und...
  • Seite 11: 4�7 Farbumschaltung Display (Colr)

    Die Dämpfungszeit addiert sich zu der Ansprechzeit des Sensors (→ Technische Daten)� Die Signale [UL] und [OL] (→ 12) werden unter Berücksichtigung der Dämpfungszeit bestimmt� 4.7 Farbumschaltung Display (coLr) Über den Parameter [coLr] kann die Schriftfarbe des Displays eingestellt werden (→...
  • Seite 12: Montage

    5 Montage VORSICHT Während der Montagearbeiten oder im Fehlerfall (z�B� Bruch des Gehäuses) können hoher Druck oder heiße Medien aus der Anlage entweichen� > Verbrennungsgefahr� ► Sicherstellen, dass die Anlage während der Montagearbeiten druckfrei ist� ► Sicherstellen, dass während der Montagearbeiten keine Medien am Monta- geort auslaufen können�...
  • Seite 13: 5�1 Montage Bei Schmutzhaltigem Öl

    Der Sensorkopf kann um 360° gedreht werden� ► Folgende Mindestabstände beachten: Abstand zwischen Sensorkopf und ferromagnetischen Materialien� ≥ 30 mm * Abstand zwischen Sensorkopf und Gleich- / Wechselfeldern� ≥ 500 mm Abstand zwischen den Sensorenachsen bei Paketierung� ≥ 50 mm * Die Rohrleitung darf aus ferromagnetischem Material bestehen.
  • Seite 14 OUT2 BK: schwarz OUT1 BN: braun BU: blau WH: weiß Farbkennzeichnung nach DIN EN 60947-5-2 • Schaltsignal: Grenzwerte für Durchflussmenge • Schaltsignal: Grenzwerte für Temperatur 4 (OUT1) • Frequenzsignal für Durchflussmenge • Frequenzsignal für Temperatur • IO-Link • Schaltsignal: Grenzwerte für Durchflussmenge •...
  • Seite 15: Bedien- Und Anzeigeelemente

    7 Bedien- und Anzeigeelemente 1, 2, 3: Indikator-LEDs 1: Schaltzustand OUT1 (leuchtet, wenn Ausgang 1 geschaltet ist) 2: Prozesswert in der angegebenen Maßeinheit: l/min; m /h; gpm; gph; °C; °F 3: Schaltzustand OUT2 (leuchtet, wenn Ausgang 2 geschaltet ist) 4: Alphanumerische Anzeige, 4-stellig •...
  • Seite 16: Menü

    8 Menü 8.1 Hauptmenü Prozesswertanzeige (RUN) FSP1 FEP1 FEP1 FrP1 FrP1 EF _ CFG, MEM, DIS Parameter erscheinen bei Werkseinstellung → 14� Parameter erscheinen nur bei entsprechender Auswahl unter [ou1] und [ou2] → 8.2�...
  • Seite 17: Erläuterung Hauptmenü

    Erläuterung Hauptmenü Schaltausgang mit Hysteresefunktion Schaltpunkt 1 = oberer Grenzwert, bei dem OUT1 schaltet Rückschaltpunkt 1 = unterer Grenzwert, bei dem OUT1 zurückschaltet Schaltpunkt 2 = oberer Grenzwert, bei dem OUT2 schaltet Rückschaltpunkt 2 = unterer Grenzwert, bei dem OUT2 zurückschaltet Schaltausgang mit Fensterfunktion Oberer Grenzwert, bei dem OUT1 schaltet Unterer Grenzwert, bei dem OUT1 schaltet...
  • Seite 18: 8�2 Erweiterte Funktionen - Grundeinstellungen (Cfg)

    8.2 Erweiterte Funktionen – Grundeinstellungen (CFG) Hauptmenü Hno Hnc Fno Fnc FRQ - - - - Hno Hnc Fno Fnc CFG _ uni.F Lmin MEM _ uni.T °C °F DIS _ FOU1 FOU2 SEL1 FLOW TEMP SEL2 FLOW TEMP Erläuterung Erweiterte Funktionen (EF) Werkseinstellung wiederherstellen CFG_ Untermenü...
  • Seite 19: Erläuterung Grundeinstellungen (Cfg)

    Erläuterung Grundeinstellungen (CFG) ou1 / ou2 Ausgangsfunktionen OUT1 / OUT2 (Durchfluss und Temperatur) Hno = Hysteresefunktion Schließer Hnc = Hysteresefunktion Öffner Fno = Fensterfunktion Schließer Fnc = Fensterfunktion Öffner FRQ = Frequenzsausgang = Analogsignal 4���20 mA uni�F Standard-Maßeinheit für Durchfluss uni�T Standard-Maßeinheit für Temperatur Kalibrierung der Messkurve (Steigung)
  • Seite 20: 8�3 Min-/Max-Speicher (Mem) - Display (Dis)

    8.3 Min-/Max-Speicher (MEM) – Display (DIS) Hauptmenü Lo.T 1234 CFG _ Hi.T 1234 MEM _ coLr GrEn DIS _ r1ou G1ou r2ou G2ou rd3 OFF SELd FLOW TEMP Erläuterung Min-/Max-Speicher (MEM) Lo�T Minimal-Wert der im Prozess gemessenen Temperatur Hi�T Maximal-Wert der im Prozess gemessenen Temperatur Erläuterung Displayeinstellungen (DIS) coLr Farbkonfiguration des Displays...
  • Seite 21: Parametrieren

    Aktualisierungsrate und Orientierung der Anzeige d1 = Messwertaktualisierung alle 50 ms� d2 = Messwertaktualisierung alle 200 ms� d3 = Messwertaktualisierung alle 600 ms� rd1, rd2, d3 = Anzeige wie d1, d2, d3; um 180° gedreht� OFF = Die Messwertanzeige ist im Run-Modus ausgeschaltet� SELd Standard-Messgröße der Anzeige: Durchflusswert oder Medientemperatur 9 Parametrieren...
  • Seite 22: 9�1�1 Untermenü Anwählen

    Wird [S�Loc] angezeigt, ist der Sensor per Software dauerhaft verriegelt� Diese Verriegelung kann nur mit einer Parametriersoftware aufgehoben werden� 9.1.1 Untermenü anwählen ► Mit [▲] oder [▼] Untermenü (EF, CFG, MEM, DIS) anwählen. ► Kurz [●] drücken um zum Untermenü zu wechseln. 9.1.2 Parametereinstellung oder Menüebene verlassen ►...
  • Seite 23: 9�2 Einstellungen Für Durchfluss-Überwachung

    9.2 Einstellungen für Durchfluss-Überwachung 9.2.1 Grenzwertüberwachung mit OUT1 / Hysteresefunktion ► [SEL1] wählen und [FLOW] einstellen� Menü CFG: ► [ou1] wählen und Schaltfunktion einstellen: [SEL1] - [Hno] = Hysteresefunktion / Schließer [ou1] - [Hnc] = Hysteresefunktion / Öffner Hauptmenü: ► [SP1] wählen und Wert einstellen, bei dem der Ausgang schaltet� [SP1] ►...
  • Seite 24: 9�2�5 Analogausgang Für Durchfluss Konfigurieren

    9.2.5 Analogausgang für Durchfluss konfigurieren ► [SEL2] wählen und [FLOW] einstellen� Menü CFG: ► [ou2] wählen und Funktion einstellen: [SEL2] - [I] = durchflussproportionales Stromsignal (4…20 mA) [ou2] 9.2.6 Frequenzsignal für Durchfluss konfigurieren ► [SEL1] wählen und [FLOW] einstellen� Menü CFG: ►...
  • Seite 25: 9�3�3 Grenzwertüberwachung Mit Out2 / Hysteresefunktion

    9.3.3 Grenzwertüberwachung mit OUT2 / Hysteresefunktion ► [SEL2] wählen und [TEMP] einstellen� Menü CFG: ► [ou2] wählen und Schaltfunktion einstellen: [SEL2] - [Hno] = Hysteresefunktion / Schließer [ou2] - [Hnc] = Hysteresefunktion / Öffner Hauptmenü: ► [SP2] wählen und Wert einstellen, bei dem der Ausgang schaltet� [SP2] ►...
  • Seite 26: 9�4 Benutzereinstellungen (Optional)

    9.4 Benutzereinstellungen (optional) 9.4.1 Standard-Maßeinheit für Durchfluss festlegen ► [uni�F] wählen und Maßeinheit festlegen: l/min, m /h, gpm, gph� Menü CFG: [uni�F] 9.4.2 Standard-Maßeinheit für Temperatur festlegen ► [uni�T] wählen und Maßeinheit festlegen: °C, °F� Menü CFG: [uni�T] 9.4.3 Standard-Anzeige konfigurieren ►...
  • Seite 27: 9�4�7 Fehlerverhalten Der Ausgänge Einstellen

    9.4.7 Fehlerverhalten der Ausgänge einstellen ► [FOU1] wählen und Wert festlegen: Menü CFG: 1� Schaltausgang: [FOU1] - [On] = Ausgang 1 schaltet im Fehlerfall EIN� [FOU2] - [OFF] = Ausgang 1 schaltet im Fehlerfall AUS� - [ou] = Ausgang 1 schaltet unabhängig vom Fehlerfall wie mit den Parametern festgelegt�...
  • Seite 28: 9�5�2 Alle Parameter Auf Werkseinstellung Zurücksetzen

    9.5.2 Alle Parameter auf Werkseinstellung zurücksetzen ► [rES] wählen� Menü EF: ► [●] drücken [rES] ► [▲] oder [▼] drücken und gedrückt halten, bis [----] angezeigt wird� ► Kurz [●] drücken. Es ist sinnvoll, vor Ausführen der Funktion die eigenen Einstellungen zu notieren →...
  • Seite 29: Technische Daten

    11 Technische Daten Technische Daten und Maßzeichung unter www�ifm�com� 12 Fehlerbehebung 12.1 Messfehler durch Verschmutzung Wenn sich Schmutzpartikel zwischen Hubkörper und Gehäuse befinden, geht der Anzeigewert des Sensors bei Strömungsstillstand nicht auf Null zurück� Der Anzeigewert kann bei Verschmutzung bis zu 30 % des Messbereichsendwertes betragen�...
  • Seite 30: Wartung, Instandsetzung Und Entsorgung

    13 Wartung, Instandsetzung und Entsorgung Bei sachgemäßem Betrieb sind keine Maßnahmen für Wartung und Instandhal- tung notwendig� Das Gerät darf nur vom Hersteller repariert werden� Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen� Bei stark verunreinigten Medien: ►...
  • Seite 32: Werkseinstellung

    14 Werkseinstellung Parameter Werkseinstellung Benutzer-Einstellung SP1 / FH1 (FLOW) 20 % rP1 / FL1 (FLOW) 19 % SP1 / FH1 (TEMP) 70 °C rP1 / FL1 (TEMP) 20 °C FrP1 (FLOW/TEMP) 10 % FSP1 (TEMP) -10 °C FEP1 (TEMP) 100 °C FEP1 (FLOW) 100 %...
  • Seite 33: Technische Daten, Zulassungen, Zubehör Und Weitere Informationen Unter

    Die Prozentwerte beziehen sich auf den Messbereichsendwert (MEW)� Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www�ifm�com�...
