miethke proGAV Gebrauchsanweisung Seite 9

proGAV

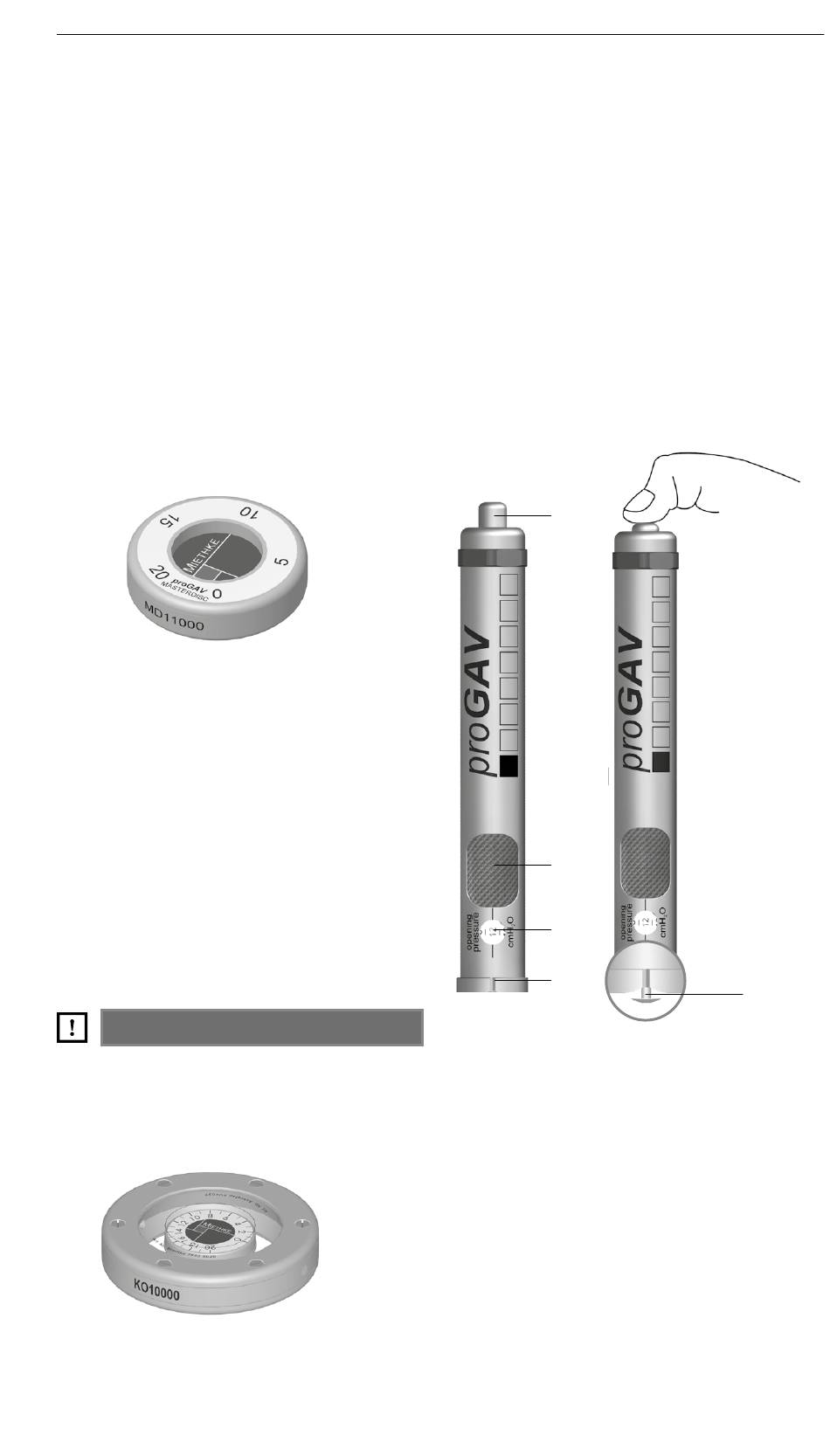

proGAV Masterdisc
Das proGAV Prüfinstrument kann vor dem
Ablesen des Ventilöffnungsdruckes durch das
Aufsetzen auf die proGAV Masterdisc überprüft
werden. Auf der proGAV Masterdisc sind die
Stellungen 0, 5, 10, 15 und 20 cmH
geben. Wird beim Aufsetzen des proGAV Prüf-
instruments das Anzeigefenster auf den Wert
der proGAV Masterdisc ausgerichtet, müssen
beide Werte übereinstimmen.
Beispiel: Das proGAV Prüfinstrument wird auf
die proGAV Masterdisc so aufgesetzt, dass das
Anzeigefenster auf den Wert 10 der proGAV
Masterdisc zeigt. In diesem Fall sollte auch das
proGAV Prüfinstrument den Wert 10 anzeigen.
Abb. 10b proGAV Masterdisc
proGAV Kompass
Neben dem proGAV Prüfinstrument gibt es
eine weitere Möglichkeit, den eingestellten Öff-
nungsdruck zu messen. Der proGAV Kompass
wird über dem implantierten Ventil auf die Haut
gesetzt und solange leicht kreisend bewegt,
bis sich die innere Scheibe stabil ausrichtet.
Der Öffnungsdruck entspricht dem in Richtung
Ventrikelkatheter angezeigten Wert.
HINWEIS
Kleine Luftblasen in der Kompasskammer
beeinträchtigen die Funktion nicht!
Abb. 11: proGAV Kompass
proGAV Verstellinstrument
Das proGAV Verstellinstrument dient zur Ein-
stellung des Ventilöffnungsdruckes. Die ge-
wünschte Druckstufe wird durch Verdrehen
des Verstellrades (1) gewählt, die Druckstufe
O ange- erscheint im Anzeigefenster (2). Das Instrument
2
wird zentral auf das Ventil aufgesetzt. Durch
Betätigen des Entriegelungsknopfes (3) wird
die Verstellspitze (4) aus dem Boden gedrückt,
der Rotor im Ventil entriegelt und der Ventilöff-
nungsdruck eingestellt. Die Markierung (5) des
proGAV Verstellinstrument muss beim Aufset-
zen auf das Ventil in Richtung proximalem (zum
Ventrikel führenden) Katheter zeigen.
Abb. 12a: proGAV Verstellinstrument
proGAV Verstellscheibe
Eine weitere Möglichkeit die Druckstufe zu ver-
ändern, ist die Verwendung der proGAV Ver-
stellscheibe. Die proGAV Verstellscheibe wird
zentral auf das Ventil aufgesetzt. Dabei muss
die gewünschte Druckstufe in Richtung Ven-
trikelkatheter zeigen. Durch leichten Druck mit
der proGAV Verstellscheibe auf das Ventil wird
die Bremse gelöst und die proGAV-Druckstufe
verändert. Bei dickerer Haut kann eine größere
Kuppe verwendet werden.
