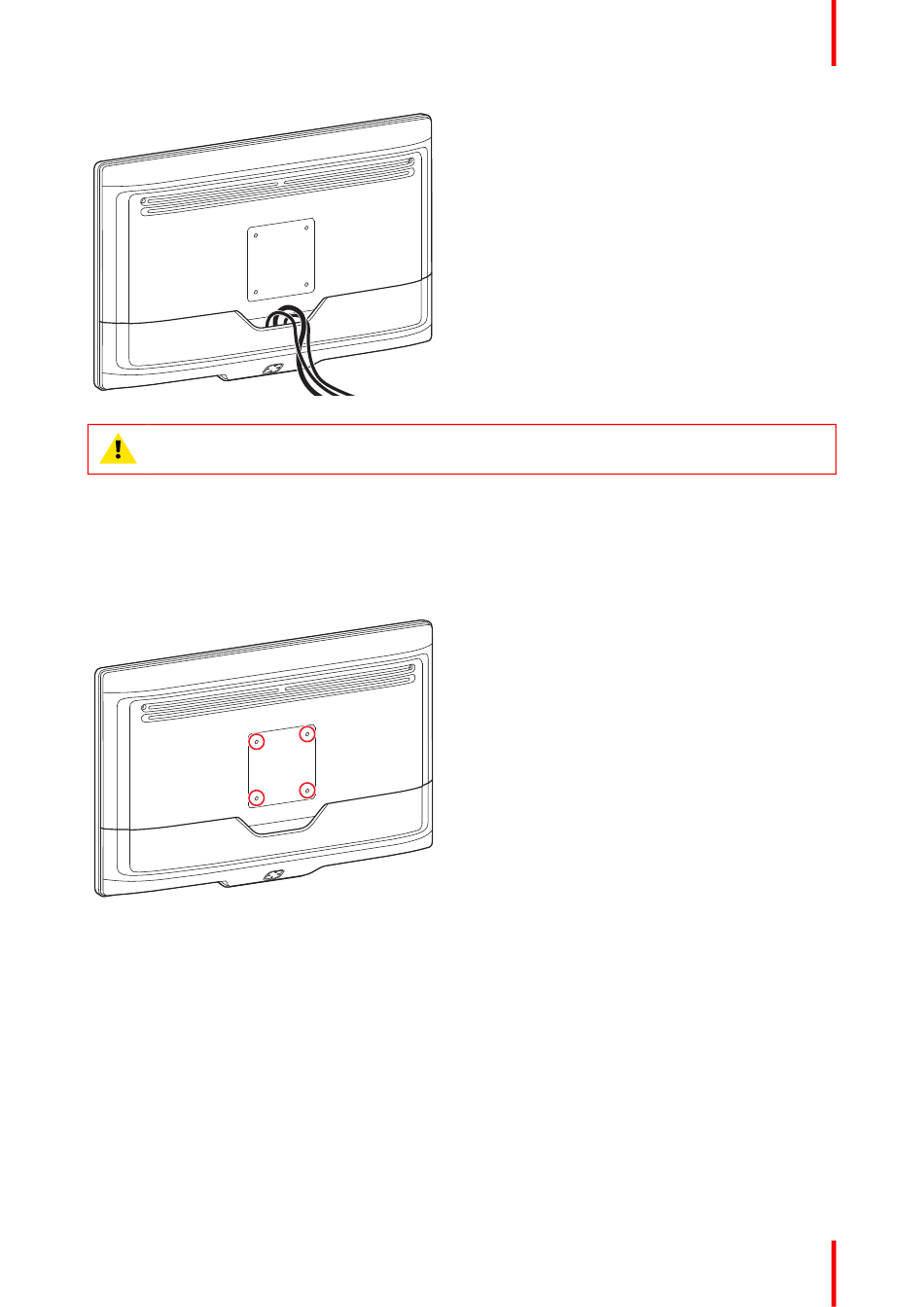

Abbildung 2–6
ACHTUNG: Wenn der Monitor in ein medizinisches System integriert wird, achten Sie auf die
Fixierung aller Kabel, um ein unerwünschtes Loslösen zu verhindern.
2.5 Installation der VESA-Befestigung
So befestigen Sie den Monitor an der VESA-Befestigungslösung
Dieser Monitor kann an einem VESA-Arm oder -Ständer mit 100 mm befestigt werden.
Abbildung 2–7
Die VESA-Befestigungsbohrungen an der Rückseite des Monitors sind mit Blindbefestigern vom Typ V4
ausgestattet, um die VESA-Montageplatte zu fixieren. Abhängig von der Dicke (D) der VESA-Platte und der
Dicke möglicher Unterlegscheiben (U) sollte eine andere Schraubenlänge (L) gewählt werden.
Beachten Sie die folgende Regel, um eine passende Schraubenlänge zu wählen:
•
L
= T + W + 16 mm
min
•
L
= T + W + 19 mm
max
Installation des Monitors
