5.4.1 Anschluss Elektrodenhalter und Werkstückleitung
Pos. Symbol
1
2
3
4
5
• Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
• Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
•
Polaritätswahlstecker in Parkbuchse stecken und durch Rechtsdrehen verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
099-005406-EW500
06.07.2016
Beschreibung 0
Werkstück
Anschlussbuchse, Schweißstrom „+"
•
E-Hand-Schweißen:
Anschlussbuchse, Schweißstrom „-"
•
E-Hand-Schweißen:
Parkbuchse, Polaritätswahlstecker
Aufnahme Polaritätswahlstecker beim E-Hand-Schweißen oder Transport.
Elektrodenhalter
Aufbau und Funktion

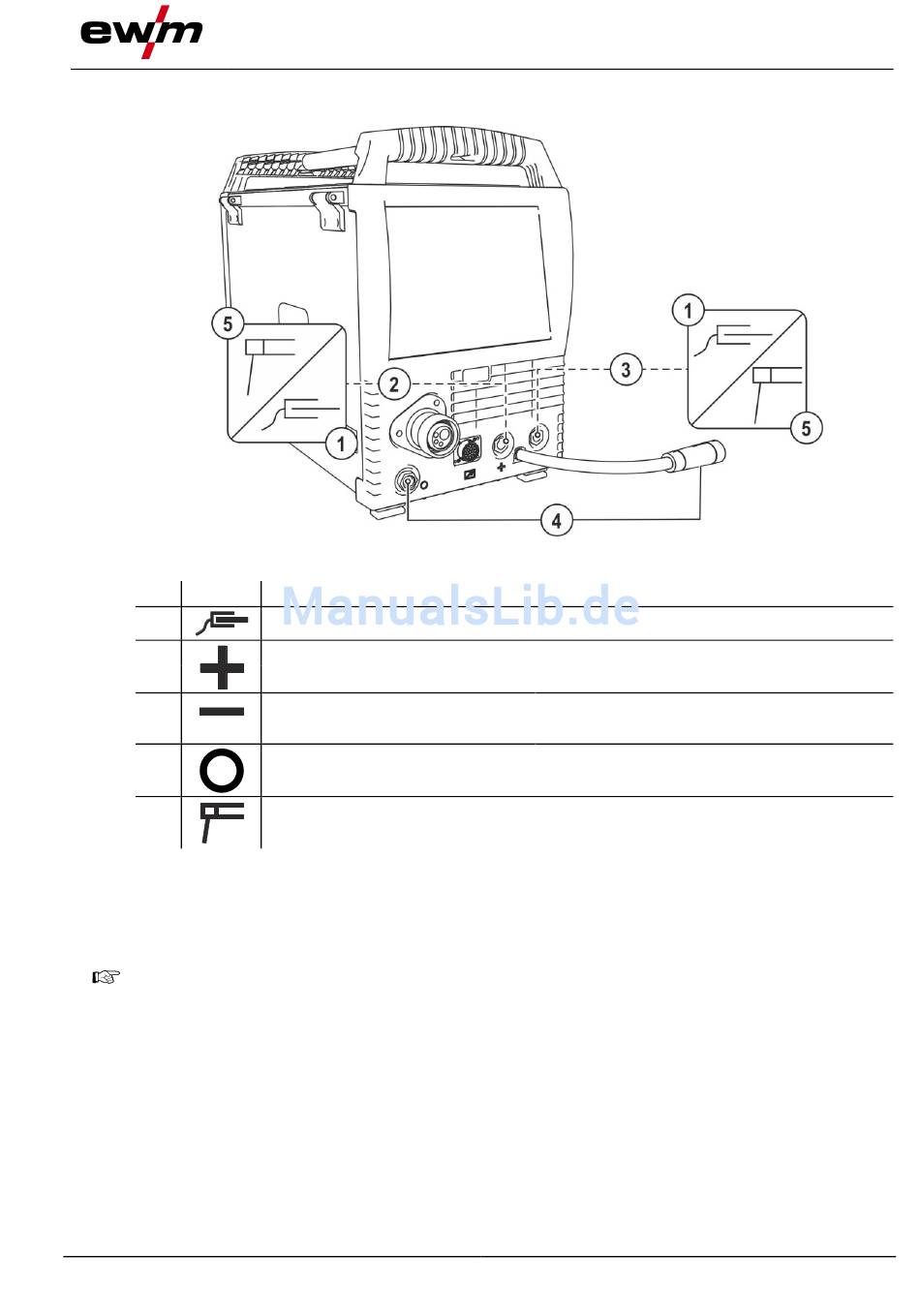

Abbildung 5-21
Werkstückanschluss
Elektrodenhalteranschluss
E-Hand-Schweißen
