EWM Taurus 355 Basic TKM Betriebsanleitung Seite 33

Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu
schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-", die
Werkstückleitung an der Schweißstrombuchse „+" anzuschließen. Hinweise des
Elektrodenherstellers beachten!
Pos. Symbol
1
2
3
4
5
6
7
•
Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
verschrauben.
• Stecker der Werkstückleitung in die Anschlussbuchse Schweißstrom „-" stecken und verriegeln.
•
Schweißstromkabel, Polaritätswahl in die Anschlussbuchse Schweißstrom + stecken und verriegeln.
Falls zutreffend:
•
Brenner-Steuerleitungsstecker in Anschlussbuchse 19-polig stecken und verriegeln (nur MIG/MAG-
Brenner mit zusätzlicher Steuerleitung).
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
099-005406-EW500
06.07.2016
Beschreibung 0
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Anschlussbuchse 19-polig (analog)
Anschluss Steuerleitung Schweißbrenner
Schweißstromkabel, Polaritätswahl
Schweißstrom zum Eurozentralanschluss / Brenner ermöglicht Polaritätswahl.
• ----------- MIG/MAG > Anschlussbuchse Schweißstrom „+"
Anschlussbuchse, Schweißstrom „-"
• ----------- MIG/MAG-Schweißen: Werkstückanschluss
Werkstück
Aufbau und Funktion

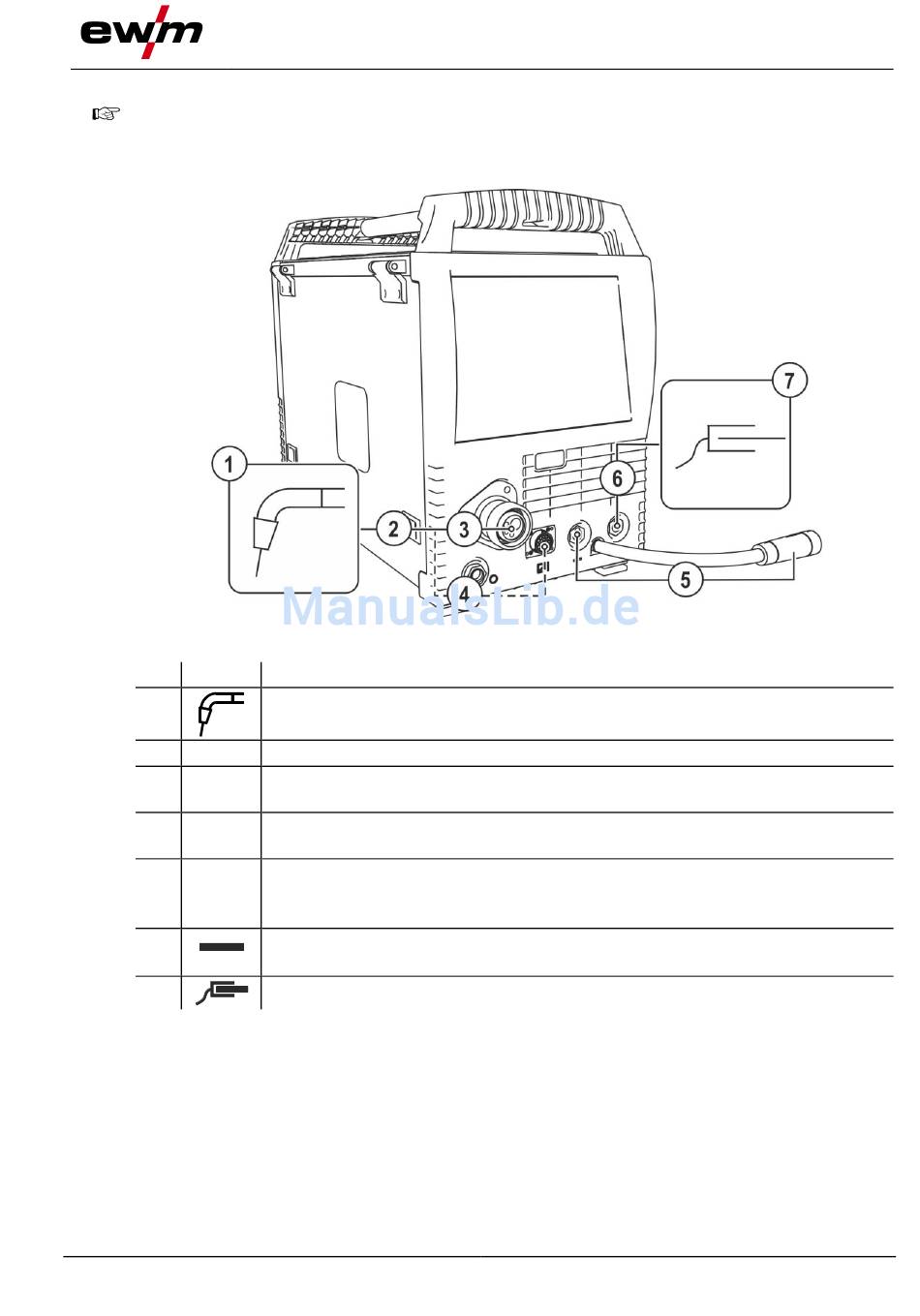

Abbildung 5-11
MIG/MAG-Schweißen
33
