LΩGIC MR16 TRIM Installatie

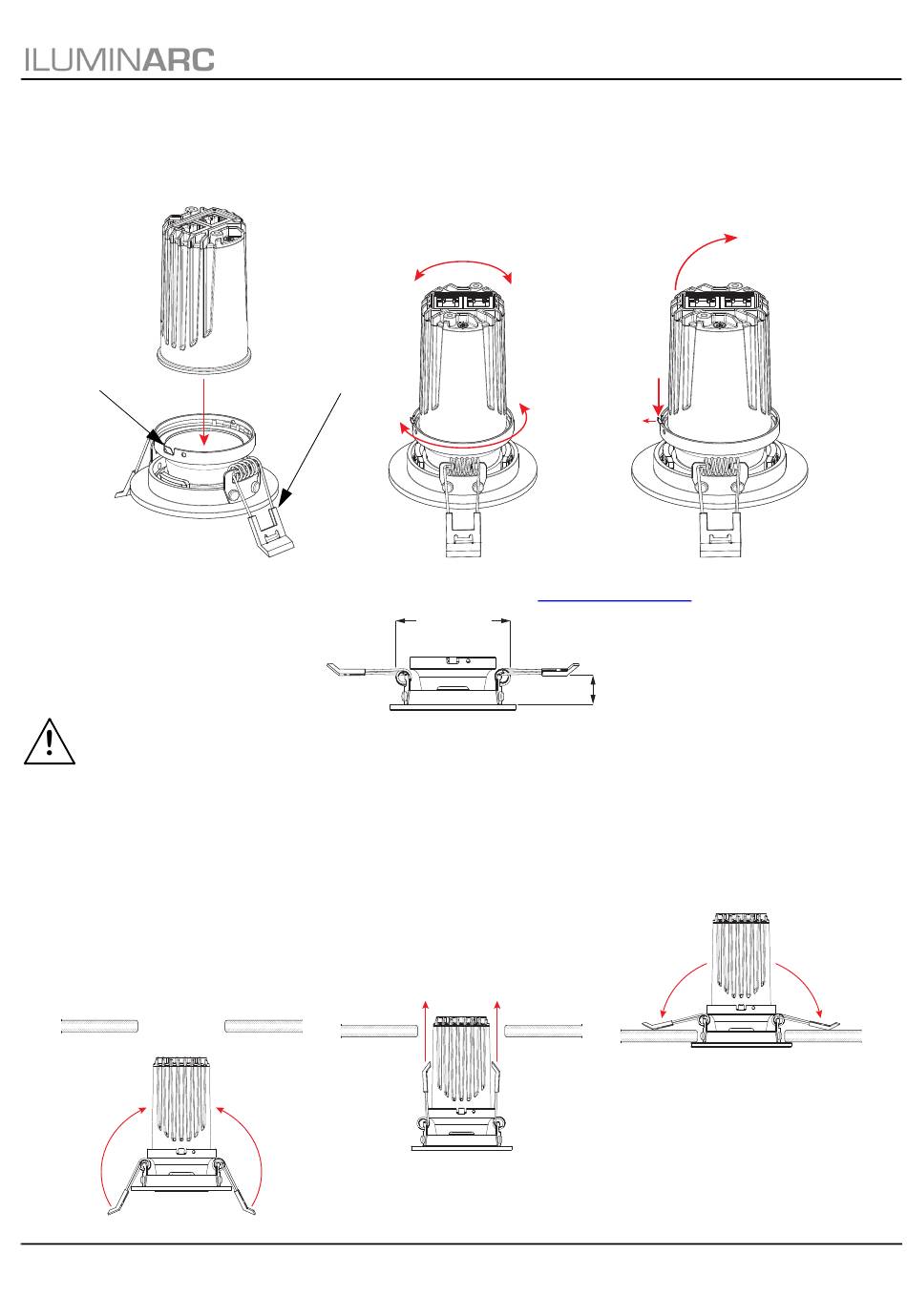

De LΩGIC MR16 TRIM (afzonderlijk verkocht door Iluminarc) kan gebruikt worden om de LΩGIC MR16 Downlight S vlak aan
een plafond of hoog oppervlak te monteren. Om de LΩGIC MR16 TRIM aan de LΩGIC MR16 Downlight S te bevestigen,
plaatst u de LΩGIC MR16 Downlight S in de bovenste opening van de LΩGIC MR16 TRIM totdat deze vastklikt.
Om de LΩGIC MR16 TRIM van de LΩGIC MR16 Downlight S te verwijderen, duwt u het klemlipje op de LΩGIC MR16 TRIM
omlaag en buitenwaarts terwijl u de LΩGIC MR16 Downlight S in de tegenovergestelde kantelt totdat deze vrijkomt.
Klemlip
Montage met de LΩGIC MR16 TRIM
Lees alvorens dit product te monteren met de LΩGIC MR16 TRIM alle Veiligheidsinstructies.
• De maximale plafonddikte die de LΩGIC MR16 TRIM kan dragen is 22 mm (0,866 in).
• De LΩGIC MR16 TRIM past in een gat met een diameter van 71,83 mm (2,83 in).
Ga als volgt te werk om de LΩGIC MR16 Downlight S te monteren met de LΩGIC MR16 TRIM bevestigd:
1. Snij een gat van 71,83 mm (2,83 in) in het te gebruiken plafond of hoge oppervlak.
2. Geleid alle nodige kabels naar dat gat en steek ze voorafgaand aan de montage in de LΩGIC MR16 Downlight S.
3. Duw de veerarmen op de LΩGIC MR16 TRIM omlaag en naar binnen.
4. Steek de LΩGIC MR16 Downlight S in het gat totdat de veerarmen erdoorheen komen.
5. Laat de veerarmen los en duw het product volledig omhoog. De spanning van de veerarmen houdt het product
vlak tegen het plafond of hoge oppervlak totdat het opzettelijk verwijderd wordt.
LΩGIC MR16 Downlight S Beknopte Handleiding Rev. 5
BEKNOPTE HANDLEIDING
Naar wens draaien en
kantelen
Veerarm (x2)
2,83 in
71,83 mm
0,866 in
22 mm
