ES

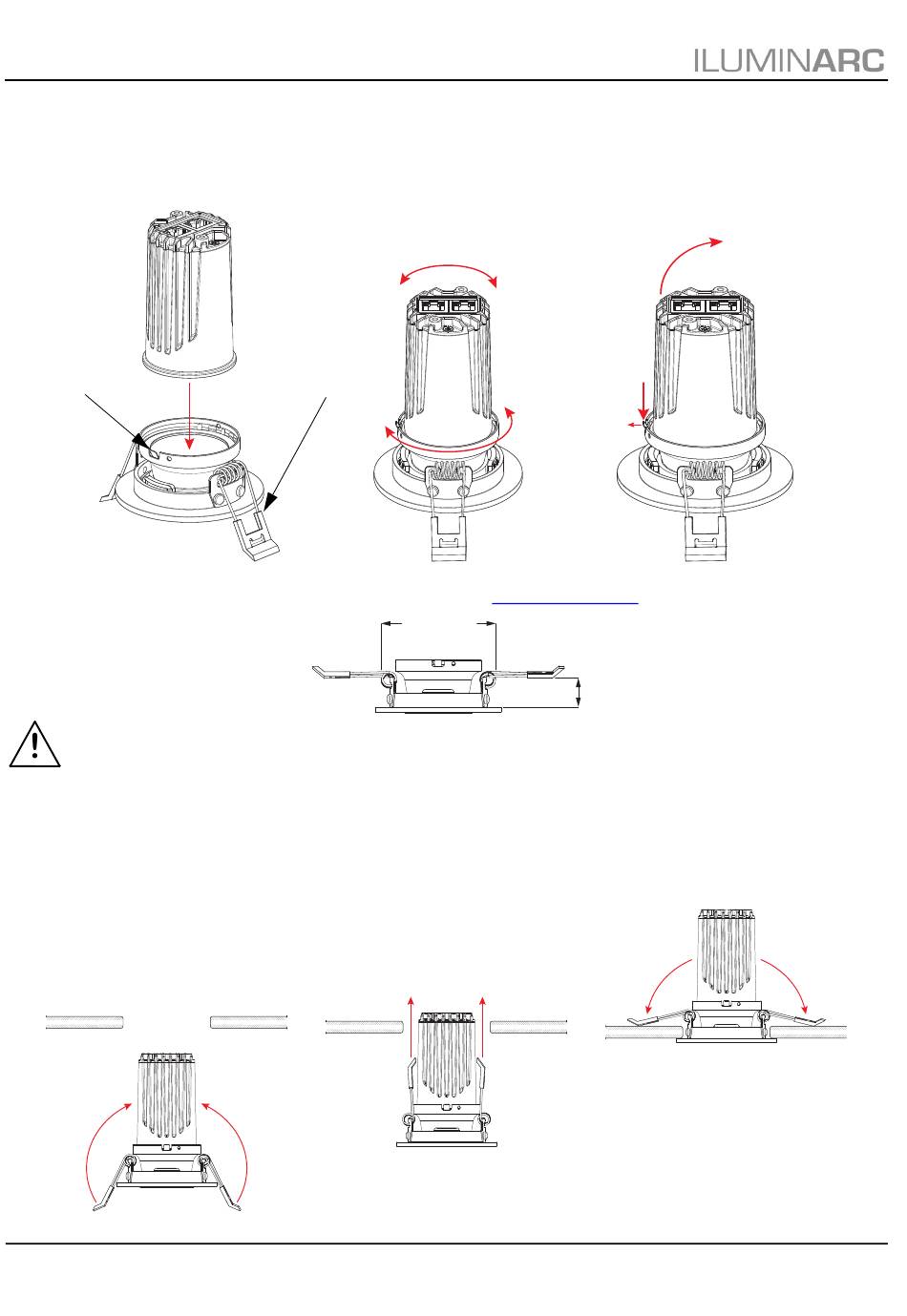

Instalación del LΩGIC MR16 TRIM
El LΩGIC MR16 TRIM (vendido por separado por Iluminarc) puede utilizarse para montar el LΩGIC MR16 Downlight S a
ras de techo o de una superficie en altura. Para acoplar el LΩGIC MR16 TRIM al LΩGIC MR16 Downlight S, inserte el
LΩGIC MR16 Downlight S en la abertura superior del LΩGIC MR16 TRIM hasta que encaje en su sitio.
Para retirar el LΩGIC MR16 TRIM del LΩGIC MR16 Downlight S, apriete hacia abajo y hacia afuera la pestaña del clip
del LΩGIC MR16 TRIM mientras inclina el LΩGIC MR16 Downlight S en dirección contraria hasta que se suelte.
Pestaña
del clip
Montaje con LΩGIC MR16 TRIM
Antes de montar este producto con el LΩGIC MR16 TRIM, lea las
• El máximo grosor de techo que admite el LΩGIC MR16 TRIM es de 22 mm (0,866").
• El LΩGIC MR16 TRIM cabe en un orificio con un diámetro de 71,83 mm (2,83").
Para montar el LΩGIC MR16 Downlight S con el LΩGIC MR16 TRIM acoplado, haga lo siguiente:
1. Corte un agujero de 71,83 mm (2,83") en el techo o superficie en altura que vaya a utilizar.
2. Pase todos los cables necesarios por ese agujero y conecte el LΩGIC MR16 Downlight S antes de montarlo.
3. Mantenga presionados los brazos con resorte hacia arriba y hacia adentro del LΩGIC MR16 TRIM.
4. Inserte el LΩGIC MR16 Downlight S en el orificio hasta que pasen los brazos con resorte.
5. Libere los brazos con resorte y empuje el producto hacia arriba el resto del recorrido. La tensión de los brazos
con resorte mantendrá el producto a ras de suelo o de la superficie en altura hasta que se quiera retirarlo.
13
GUÍA DE REFERENCIA RÁPIDA
Girar e inclinar según se necesite
Brazo con
resorte (x2)
2,83"
71,83 mm
Notas de Seguridad.
0,866"
22 mm
