Entre el LΩGIC Drive 2X y el LΩGIC POE X:
Los cables cortos pueden utilizar un calibre más pequeño, pero cualquier cable más largo de 50' (15 m) debe ser 23
AWG y apantallado; si no, es posible que los productos no reciban alimentación suficiente.
Requisitos del cable: Calibre máx./mín. de 4 pares trenzados 23/28 AWG CAT6.
• Para distancias menores de 50' (15 m): 23-28 AWG (apantallado o no apantallado)
• Para distancias de 50-328' (15-100 m): 23 AWG (apantallado)
Puerto OUTPUT
El puerto de OUTPUT del LΩGIC POE X permite hasta 75' (23 m) de cableado total entre el LΩGIC POE X y el
LΩGIC MR16 Downlight S final en la cadena. Estos cables pueden ser 23-28 AWG (apantallados o no apantallados).
Puerto THRU
El puerto THRU del LΩGIC POE X solo pasa la señal de control del LΩGIC Drive 2X, no la alimentación. Se debe utilizar
un inyector PoE ANTES del primer producto LΩGIC de la cadena para alimentarlo y alimentar también a los demás
productos conectados a este puerto.

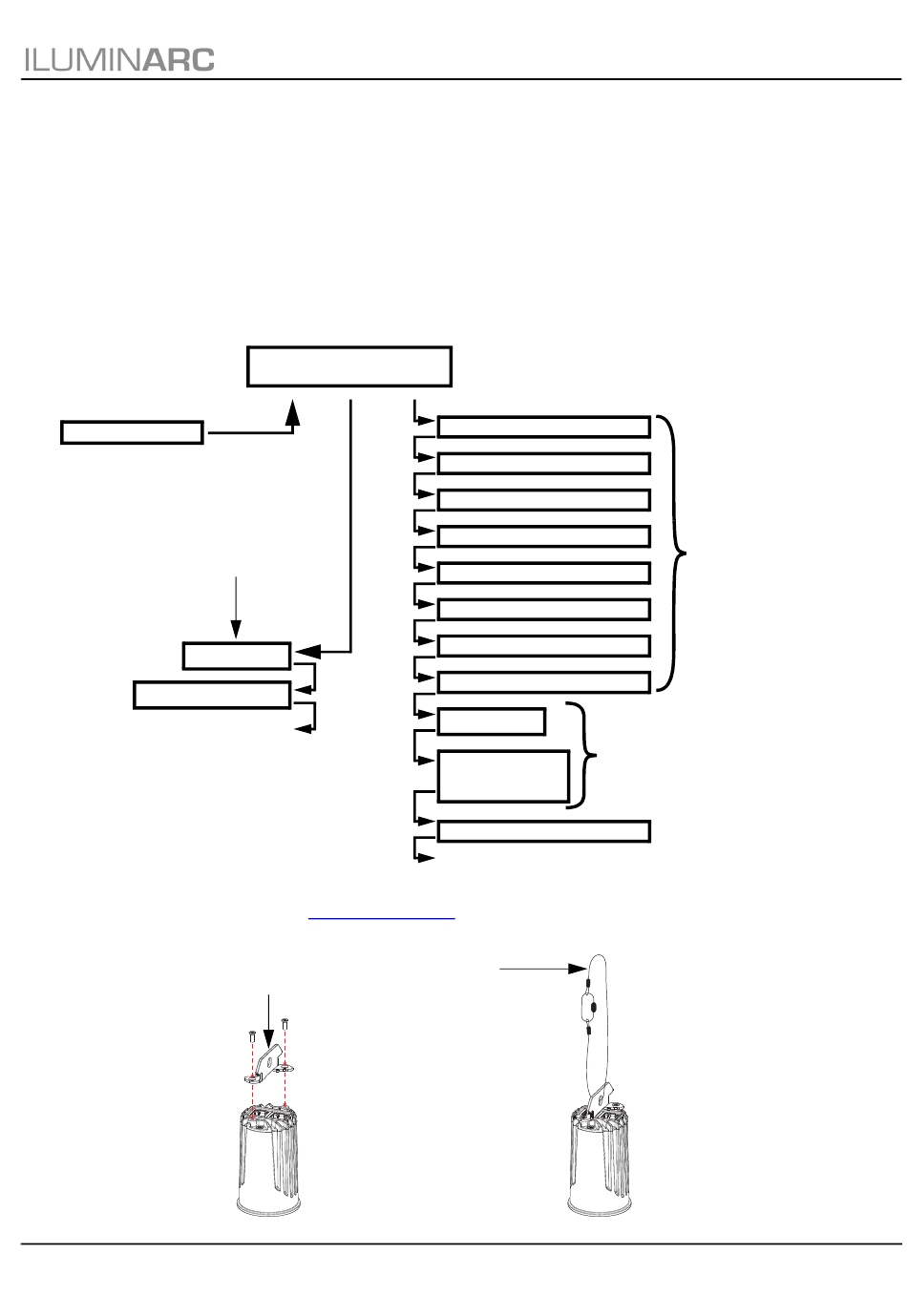

LΩGIC DRIVE 2X
Se debe utilizar un inyector
PoE entre el puerto THRU
del LΩGIC POE X y el primer
producto LΩGIC conectado
inyector PoE
Producto LΩGIC
A otros productos LΩGIC
Montaje
Antes de montar este producto, lea las
Montaje en suspensión
Soporte en suspensión
LΩGIC MR16 Downlight S GRR Rev. 5
GUÍA DE REFERENCIA RÁPIDA
LΩGIC POE X
INPUT THRU OUTPUT
Notas de Seguridad.
para colgar
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S
inyector PoE
INPUT
LΩGIC
THRU
POE X
OUTPUT
LΩGIC MR16 Downlight S
A otros productos LΩGIC MR16 Downlight S
Cable de
seguridad
Hasta 75' (23 m) de
cableado total entre el
puerto OUTPUT del
LΩGIC POE X y el
LΩGIC MR16 Downlight S
final de la cadena
Se deben utilizar un inyector PoE
Y un LΩGIC POE X después de
cada 8 LΩGIC MR16 Downlight S
