Ce Qui est Inclus
•
LΩGIC MR16 Downlight S
•
Filtres moyen et large
Courant continu
Cet appareil nécessite d'être alimenté par le LΩGIC Drive 2X via une connexion CAT6 au LΩGIC POE X de 52 VDC.
Téléchargez le manuel d'utilisation du LΩGIC Drive 2X et le manuel de référence du LΩGIC POE X sur
www.iluminarc.com
pour plus de détails.
Chaînage électrique
Vous pouvez connecter jusqu'à 8 appareils LΩGIC MR16 Downlight S sur chacune des sorties du LΩGIC POE X. Un
injecteur POE doit être utilisé pour alimenter les appareils connectés au port THRU du LΩGIC POE X.

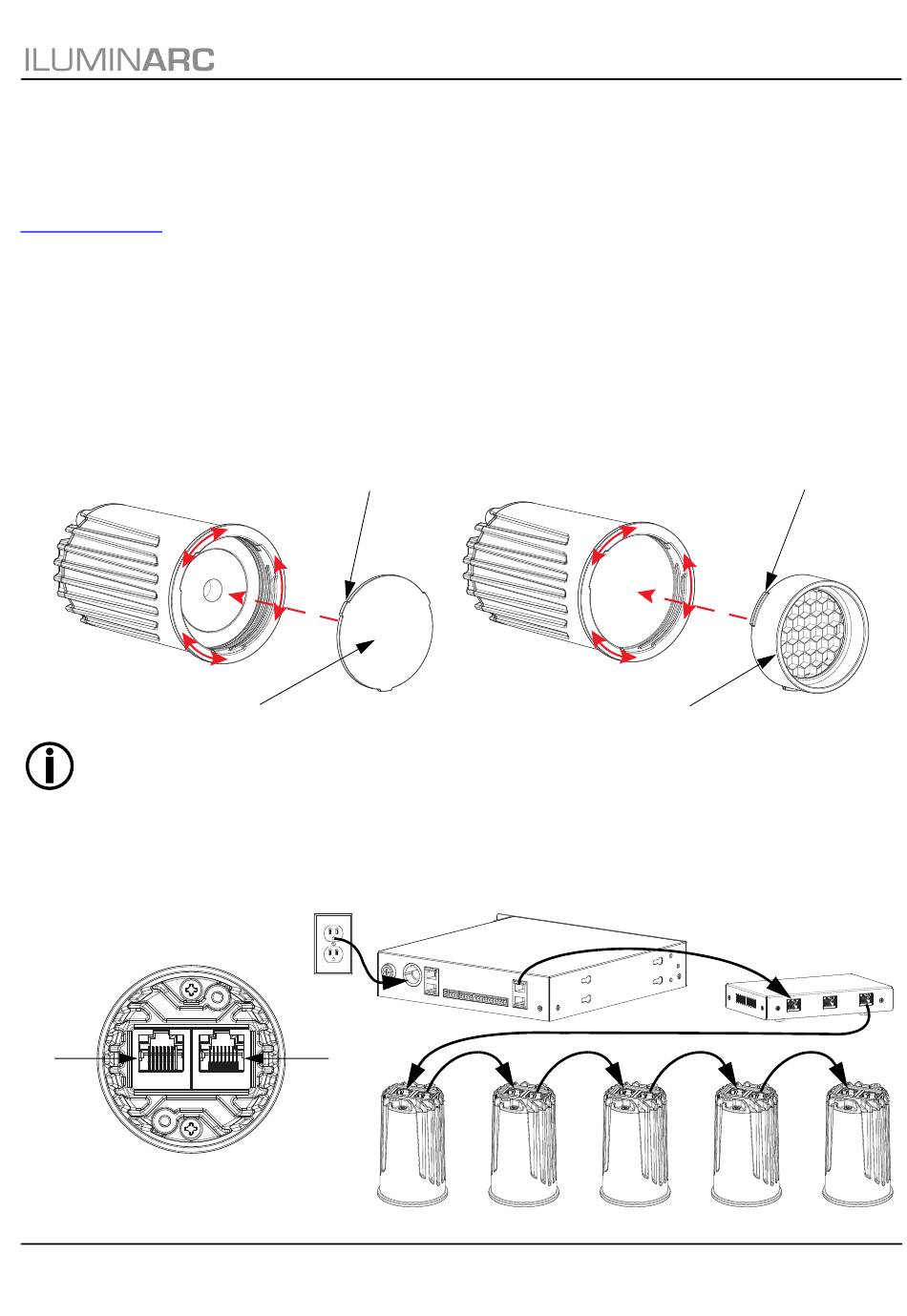

Filtres
Le LΩGIC MR16 Downlight S dispose de 2 emplacements de filtre.
•
L'emplacement du filtre intérieur s'adapte au filtre moyen (préinstallé) ou au filtre large (inclus).
•
L'emplacement du filtre extérieur s'adapte au LΩGIC MR16 HF (filtre en nid d'abeille, vendu séparément par Iluminarc).
•
Pour retirer le filtre installé, tournez-le jusqu'à ce que les encoches situées sur le bord s'alignent avec les
ouvertures de la fente.
•
Pour installer un filtre dans un emplacement vide, alignez les encoches sur le bord avec les ouvertures dans
l'emplacement et insérez-le. Tournez le filtre jusqu'à ce que les encoches soient bien enclenchées.
Filtre moyen ou large (emplacement intérieur)
Ne tournez pas le filtre de plus de 60°, sinon il risque d'être mal fixé.
Chaînage du signal
Le LΩGIC MR16 Downlight S est conçu pour recevoir un signal de commande (DMX, RDM, Art-Net™ ou sACN) depuis
le LΩGIC Drive 2X via une connexion CAT6.
Connexion et câblage
Le LΩGIC MR16 Downlight S dispose d'un port IN (entrée) et un port OUT (sortie) qui nécessitent des connexions Ethernet CAT6.
IN
LΩGIC MR16 Downlight S
LΩGIC MR16 Downlight S MdR Rev. 5
MANUEL DE RÉFÉRENCE
•
•
Encoche (x3)
OUT
Support pour suspension
Manuel de Référence
LΩGIC MR16 HF (emplacement
LΩGIC Drive 2X
FR
Encoche (x3)
LΩGIC POE X
20
