Qué va Incluido
• LΩGIC MR16 Downlight S
• Filtros medio y ancho
Alimentación CC
Este producto recibe la alimentación del LΩGIC Drive 2X a través de LΩGIC POE X con una conexión CAT6 de 52 V CC.
Descargue el manual de usuario del LΩGIC Drive 2X y la Guía de Referencia Rápida para el LΩGIC POE X de
www.iluminarc.com para más detalles.
Alimentación en cadena
Puede enlazar hasta 8 productos LΩGIC MR16 Downlight S de cada salida del LΩGIC POE X. Se debe utilizar un
inyector PoE para alimentar productos conectados al puerto THRU del LΩGIC POE X.
Filtros

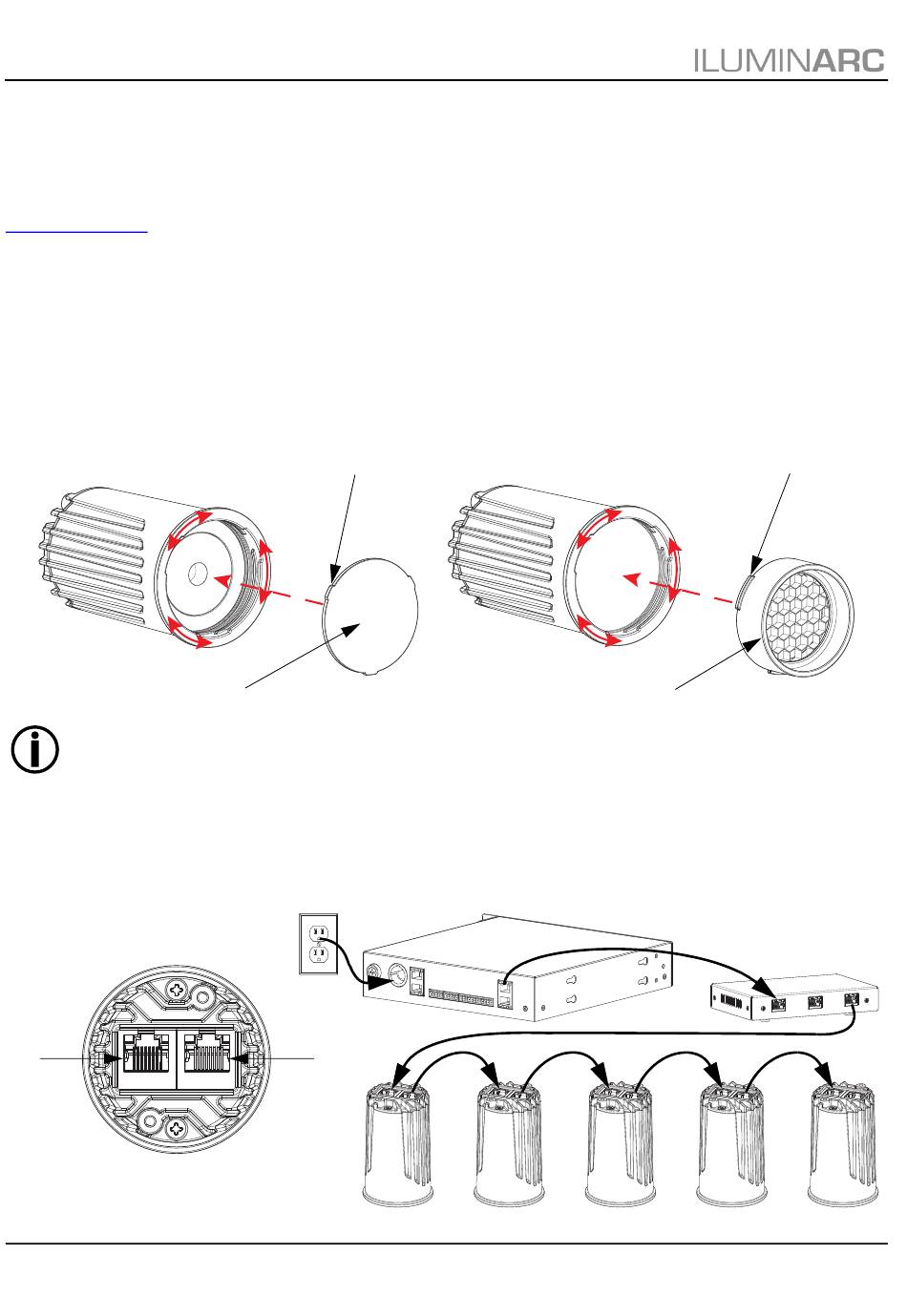

El LΩGIC MR16 Downlight S dispone de 2 ranuras de filtro.
• La ranura de filtro interior sirve para el filtro de medio (preinstalado) o para el filtro de ancho (incluido).
• La ranura de filtro exterior sirve para el LΩGIC MR16 HF (filtro apanalado, vendido por separado por Iluminarc).
• Para quitar el filtro instalado, gírelo hasta que las llaves del borde estén alineadas con las aberturas de la ranura.
• Para instalar un filtro en una ranura vacía, alinee las llaves del borde con las aberturas de la ranura, e inserte.
Gire el filtro para que las llaves se fijen.
Filtro medio o ancho (ranura interior)
No gire el filtro más de 60°; si no, es posible que no quede bien sujeto.
Enlace de señal
El LΩGIC MR16 Downlight S recibirá una señal de control (DMX, RDM, Art-Net™ o sACN) del LΩGIC Drive 2X a través
de una conexión CAT6.
Conexión y cableado
El LΩGIC MR16 Downlight S tiene un puerto IN (entrada) y un puerto OUT (salida) que necesita conexiones Ethernet
CAT6.
IN
LΩGIC MR16 Downlight S
11
GUÍA DE REFERENCIA RÁPIDA
•
•
Llave (x3)
LΩGIC MR16 HF (ranura exterior)
OUT
Soporte en suspensión para colgar
Guía de Referencia Rápida
LΩGIC Drive 2X
LΩGIC MR16 Downlight S GRR Rev. 5
Llave (x3)
LΩGIC POE X
