Packungsinhalt
•
LΩGIC MR16 Downlight S
•
Mittel und breit Filter
Gleichstrom
Dieses Produkt wird vom LΩGIC Drive 2X über den LΩGIC POE X mit einer CAT6-Verbindung mit 52 VDC versorgt.
Laden Sie für weiterführende Informationen unter
die Schnellanleitung des LΩGIC POE X herunter.
Serienschaltung der Geräte
Sie können an einem Ausgang des LΩGIC POE X bis zu 8 LΩGIC MR16 Downlight S-Produkte anschließen. Ein POE-Injektor muss
eingesetzt werden, um über den DURCHGANGS-Anschluss des LΩGIC POE X angeschlossene Produkte mit Strom zu versorgen.

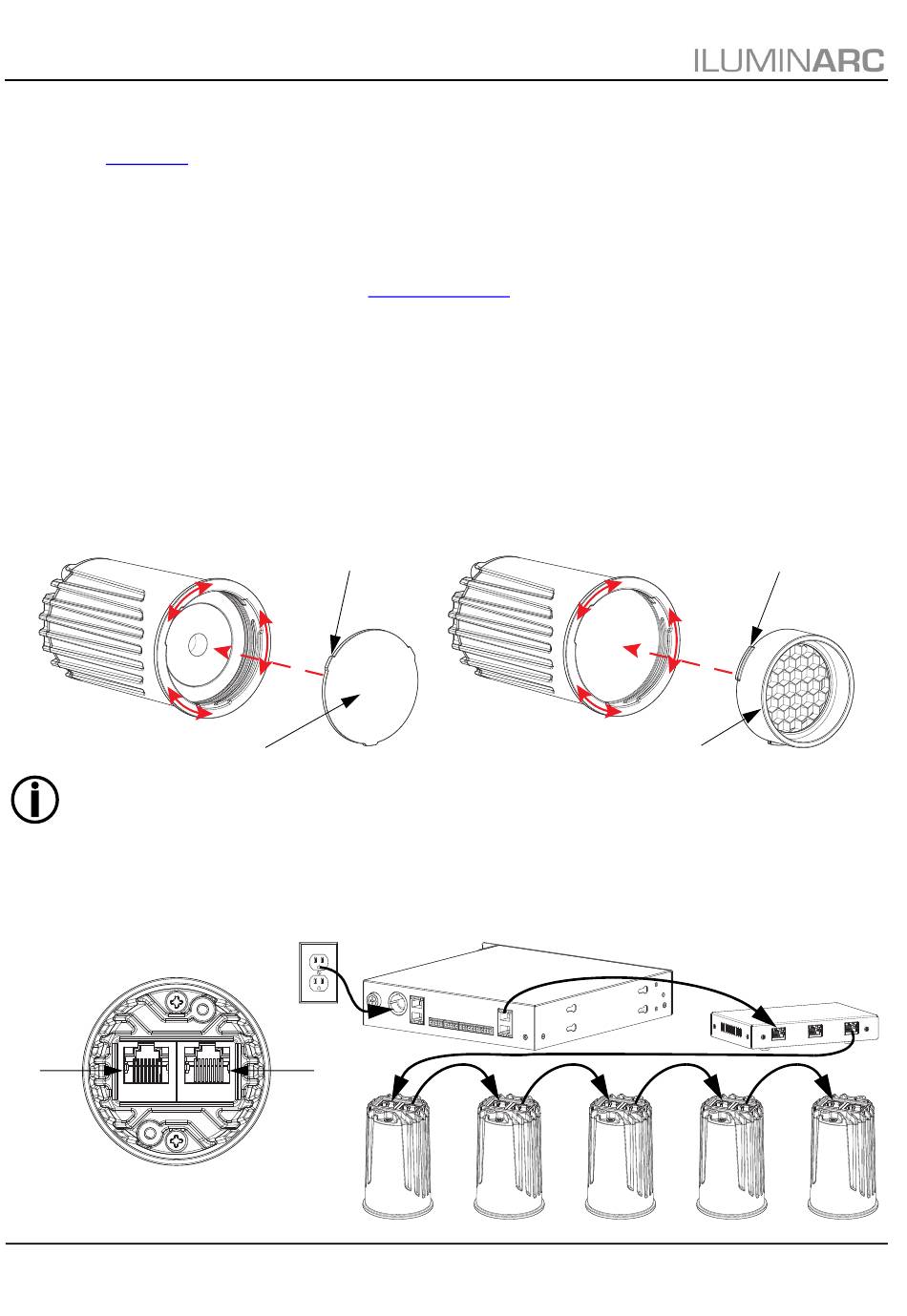

Filter
Der LΩGIC MR16 Downlight S verfügt über 2 Filterschächte.
•
Der innere Filterschacht ist für den mittel-Filter (vorinstalliert) oder den breit-Filter (beiliegend) geeignet.
•
Der äußere Filterschacht ist für den LΩGIC MR16 HF (Bienenwabe Filter, von Iluminarc separat erhältlich) geeignet.
•
Zum Entfernen des eingebauten Filters drehen Sie diesen, bis die Passfedern an der Kante mit den Öffnungen im
Schacht übereinstimmen.
•
Zum Einbauen eines Filters in einen leeren Schacht drehen Sie die Passfedern an der Kante so, dass sie mit den
Öffnungen im Schacht übereinstimmen. Danach können Sie den Filter einstecken. Drehen Sie den Filter so, dass
die Passfedern gesichert sind.
Mittel- oder breit-Filter (innere Schacht)
Drehen Sie den Filter um nicht mehr als 60°, da er dann nicht gesichert ist.
Signalverknüpfung
Der LΩGIC MR16 Downlight S erhält ein Steuersignal (DMX, RDM, Art-Net™ oder sACN) vom LΩGIC Drive 2X über
eine CAT6-Verbindung.
Anschließen und Verkabelung
Der LΩGIC MR16 Downlight S verfügt über 1 IN (Eingang) und 1 OUT (Ausgang); diese Anschlüsse erfordern CAT6-Verbindungen.
IN
LΩGIC MR16 Downlight S
29
SCHNELLANLEITUNG
am Ende dieses QRG.
Passfeder (x3)
OUT
•
Bügel als Hängependant
•
Schnellanleitung
www.iluminarc.com
das Benutzerhandbuch des LΩGIC Drive 2X sowie
LΩGIC MR16 HF (äußere Schacht)
Passfeder (x3)
LΩGIC Drive 2X
LΩGIC MR16 Downlight S SAL Rev. 5
LΩGIC POE X
