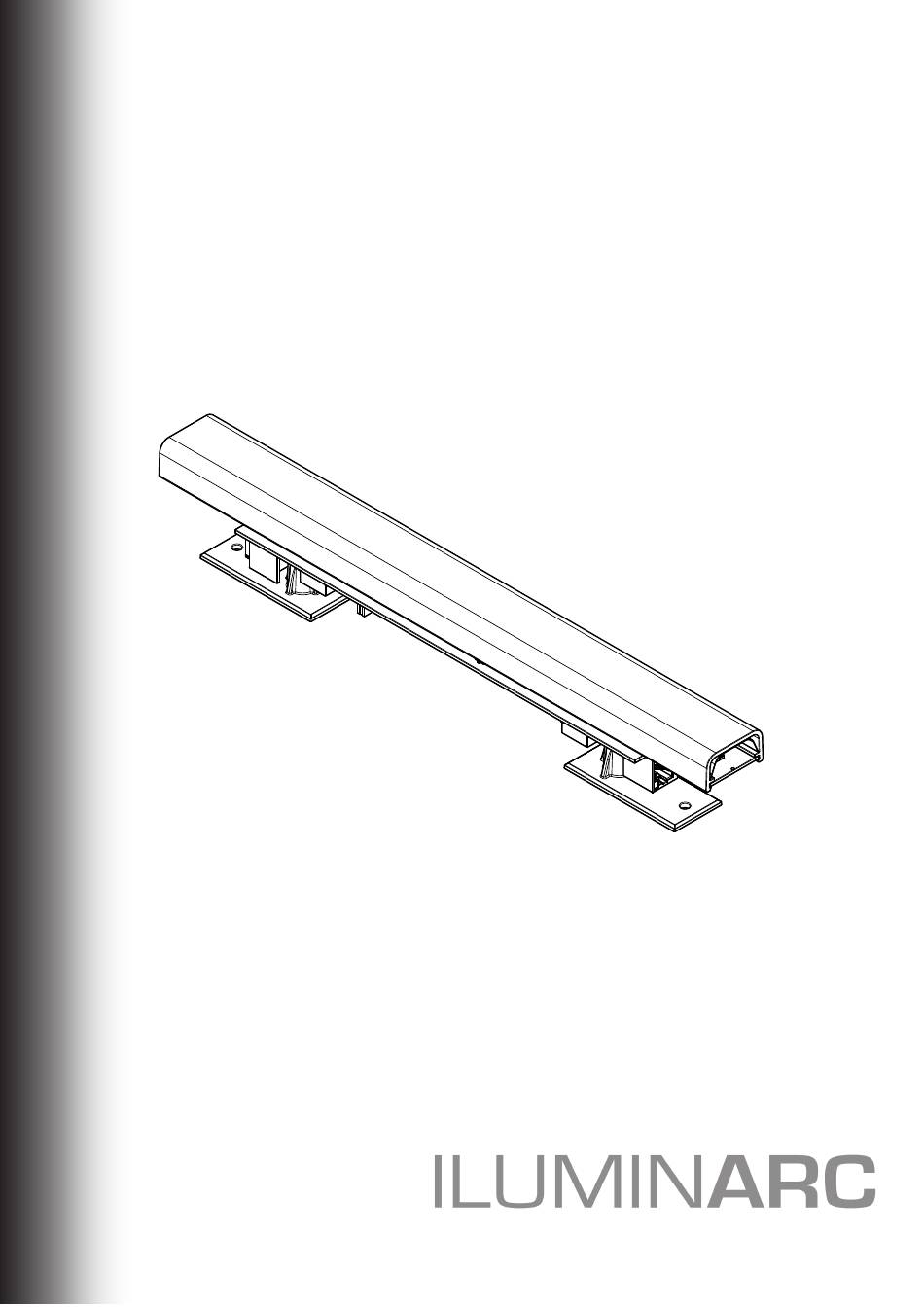

LOGIC CVS
Quick Reference Guide
English
EN
Español
ES
Français
FR
Deutsch
DE
Nederlands
NL
Model ID: LOGICCVS
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Iluminarc LOGIC CVS

Inhaltszusammenfassung für Iluminarc LOGIC CVS

  • Seite 24: Eingeschränkte Garantie

    SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des LOGIC CVS finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.iluminarc.com Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

  • Seite 25: Zusammenschluss Und Verkabelung

    SCHNELLANLEITUNG Produktübersicht Der LOGIC CVS ist ein LED-Gerät, das für den Einsatz in kleinen Nischen oder Buchten entwickelt wurde. Als sicheres Niederspannungsgerät unterstützt es eine vollständige RGBwW-Farbmischung und kann vom Logic Drive 2x in Serie geschaltet werden. Es ergänzt andere Produkte der Logic-Produktfamilie, wie etwa Downlight-Leuchten und Streiflichter.

  • Seite 26: Montage

    Der LOGIC CVS nutzt für seine Datenverbindung ein am Ausgangsanschluss des LOGIC Drive 2x angeschlossenes Ethernet-Kabe (siehe DMX-Werte). Der LOGIC Drive 2x erhält das DMX-Signal und leitet es zur Steuerung seiner 9 Steuerungsmodi an den LOGIC CVS weiter: Rot, Grün, Blau, TW, RGB, RGBW, RGBW+D und Volle Leistung. Signalanschluss Der LOGIC CVS nutzt für seine Datenverbindung über eine TCP/IP-Verbindung ein am Ausgangsanschluss des LOGIC...

  • Seite 27: Betrieb

    SCHNELLANLEITUNG Betrieb Der LOGIC CVS benötigt für den Betrieb den LOGIC G2 Drive 2x. Er kann ohne Eingriff des Nutzers mit Strom versorgt werden und wird nach der Verbindungsherstellung automatisch vom LOGIC G2 Drive 2x erkannt. Der LOGIC CVS wird mit RJ45 Ethernet-Kabeln direkt mit dem LOGIC G2 Drive 2x verbunden.
  • Seite 28 DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügen. Der LOGIC CVS unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt.
  • Seite 29 131  140 Automatikprogramm 10 141  255 Keine Funktion Geschwindigkeit des automatischen 000  255 Automatic program speed, slow to fast Programms 000  009 Keine Funktion Dimmergeschwindigkeit 010  129 Dimmungskurve ein 130  255 Dimmungskurve aus LOGIC CVS SAL Rev. 1...
  • Seite 30 Dimmer 000  255 Blau nur, 0–100% GREEN (1 Kanal) Kanal Funktion Wert Prozent/Einstellung Dimmer 000  255 Grün nur, 0–100% RED (1 Kanal) Kanal Funktion Wert Prozent/Einstellung Dimmer 000  255 Rot nur, 0–100% LOGIC CVS SAL Rev. 1...

  • Seite 31: Technische Daten

    Beleuchtungs-stärke @ 5 m 144,8° 247,1° 296,7° 2 lux Wärmeentwicklung Laser Max. externe Temp. Kühlsystem -20 °C bis 45 °C (-4 °F bis 113 °F) Convection Bestellung Produktbezeichnung Artikelname Artikelcode UPC-Code LOGIC CVS LOGICCVS 21001734 781462220822 LOGIC CVS SAL Rev. 1...
