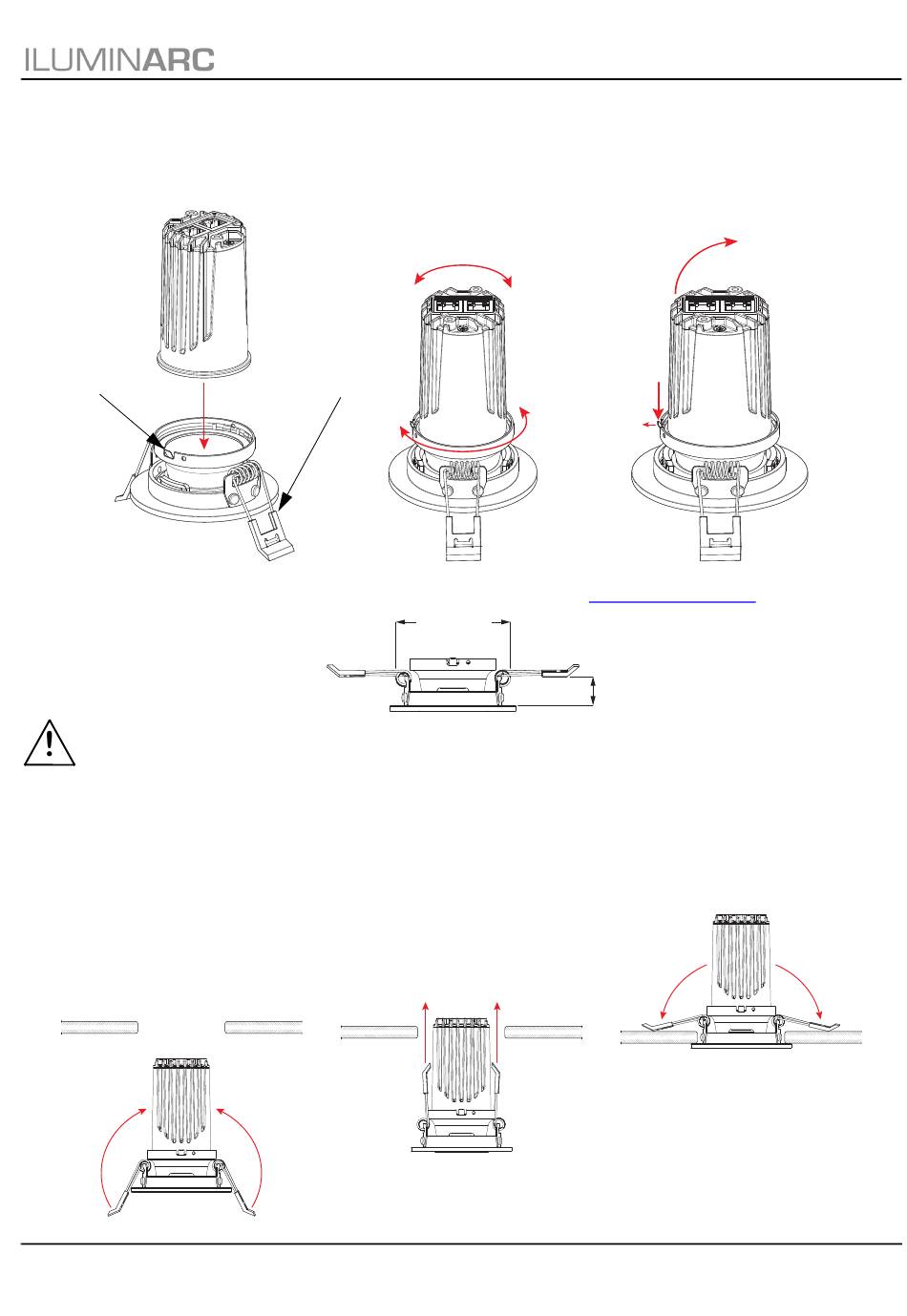

Installation du LΩGIC MR16 TRIM
La LΩGIC MR16 TRIM (vendue séparément par Iluminarc) peut être utilisée pour monter le LΩGIC MR16 Downlight S au
ras du plafond ou d'une surface en hauteur. Pour fixer la LΩGIC MR16 TRIM au LΩGIC MR16 Downlight S, insérez le
LΩGIC MR16 Downlight S dans l'ouverture supérieure de la LΩGIC MR16 TRIM jusqu'à ce qu'il s'enclenche en place.
Pour retirer le LΩGIC MR16 TRIM du LΩGIC MR16 Downlight S, appuyez sur la languette du LΩGIC MR16 TRIM vers le
bas et vers l'extérieur tout en inclinant le LΩGIC MR16 Downlight S dans la direction opposée jusqu'à ce qu'il se libère.
Languette
Montage avec LΩGIC MR16 TRIM
Avant de monter ce produit avec la LΩGIC MR16 TRIM, lisez et assimilez les
L'épaisseur maximale de plafond que la LΩGIC MR16 TRIM peut supporter est de 22 mm (0,866 po).
La LΩGIC MR16 TRIM s'adapte à un trou d'un diamètre de 71,83 mm (2,83 po).
Pour monter le LΩGIC MR16 Downlight S avec la LΩGIC MR16 TRIM attachée, procédez comme suit :
1. Découpez un trou de 71,83 mm (2,83 po) dans le plafond ou la surface en hauteur de destination.
2. Faites passer tous les câbles nécessaires par ce trou et branchez-les dans le LΩGIC MR16 Downlight S avant l'installation.
3. Poussez et maintenez les bras à ressort de la LΩGIC MR16 TRIM vers le haut et l'intérieur.
4. Insérez le LΩGIC MR16 Downlight S dans l'emplacement jusqu'à ce que les bras du ressort soient passés à travers.
5. Relâchez les bras du ressort et poussez l'appareil jusqu'au bout. La tension des bras à ressort maintiendra l'appareil
à niveau par rapport au plafond ou à la surface en hauteur jusqu'à ce qu'il soit retiré de manière intentionnelle.
LΩGIC MR16 Downlight S MdR Rev. 5
MANUEL DE RÉFÉRENCE
Faire pivoter et incliner
comme vous le souhaitez
Bras à ressort
(x2)
2,83 po
71,83 mm
Consignes de
Sécurité.
0,866 po
22 mm
FR
22
