Monorack II

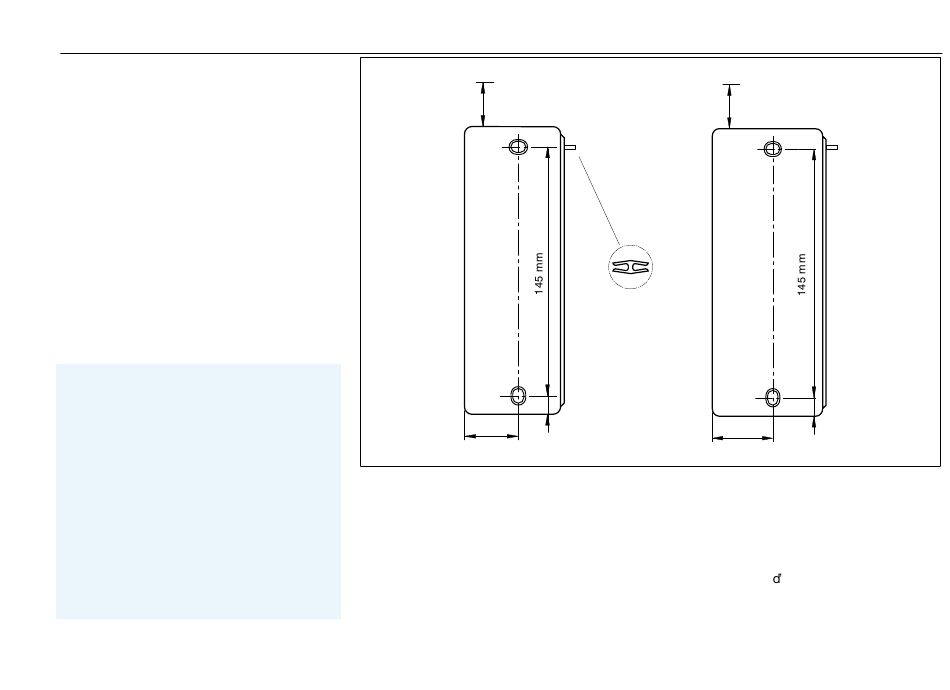

Klemmenblock montieren
• Klemmenblock lt. Bohrplan an der Wand
montieren.
- Nach oben ca. 10 cm Freiraum lassen.
Für Reihenmontage:
• Einen Klemmenblock befestigen
• 2. Klemmenblock anreihen. Durch Bohrung
im 2. Klemmenblock Bohrschema anreißen.
• Klemmenblock wieder abziehen und Löcher
bohren.
• Klemmenblock aufsetzen und befestigen.
- Bei zentraler Spannungsversorgung über
das mittlere Gehäuse zuerst Querverbinder
in die Schlitze stecken.
- Max. Strom/ Verbinder 5 A
Mount base
• Using drilling plan, mount base on wall.
- Leave about 10 cm above base for access.
For row mounting:
• Mount first base.
• Place second base flush to first and mark
drill holes.
• Remove second base, drill holes and
remount.
- If the power is to be routed centrally via
the middle housing, first insert the cross
connectors.
- Max. current per connector 5 A.
25.4 mm = 1 in
cca 100 mm
4 TE, 4 HP , 4 F
A = 30 mm
A
Montáž základního modulu se
svorkovnicí
• Pomocí montážního nákresu pro provedení
otvorů namontujte základní svorkovnicový
modul na stěnu.
- V horní části ponechte volný prostor 10 cm
pro snadný přístup.
Pro řadovou montáž:
Querverbinder
cross connector
příčný konektor
7 TE, 7 HP , 7 F
A = 38 mm
A
10 mm
• Nainstalujte první základní modul se
svorkovnicí.
• Přiložte 2. modul a vyznačte místa pro
otvory.
• Tento modul opět vyjměte a vyvrtejte otvory.
• Modul opět nasa te a připevněte.
- Při centrálním napájení přes střední kryt
vložte nejdříve příčné konektory do drážky.
- Max. proud konektoru je 5 A.
cca 100 mm
10 mm
5
