Monorack II

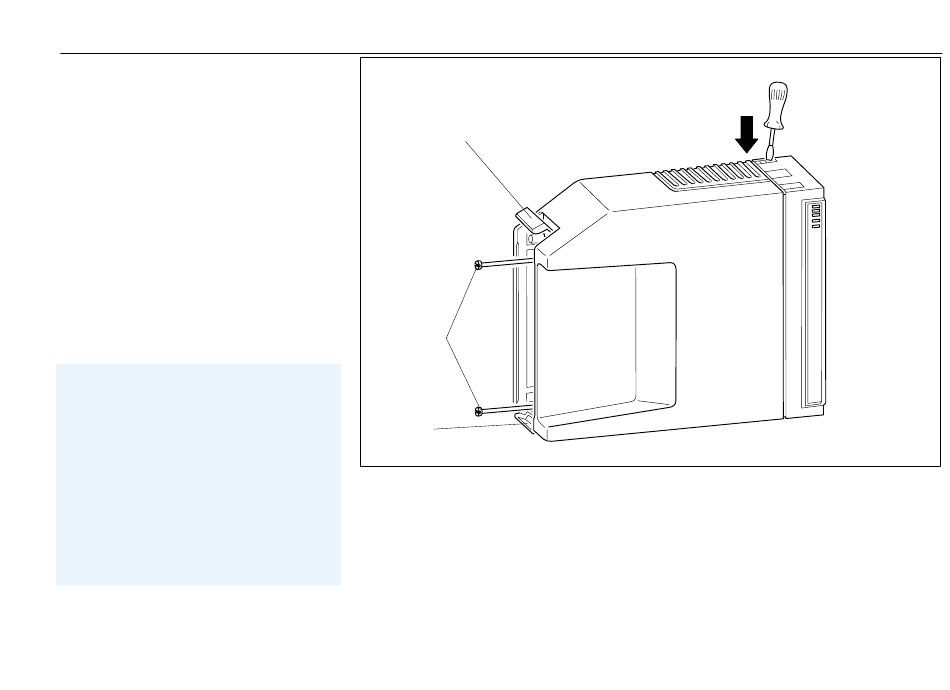

Demontage
• Spannungsversorgung ausschalten
• Klappen ➀ aufklappen, Gerät am Griff
fassen und herausziehen.
• Schrauben ➁ lösen, Gehäuse nach vorne
abziehen.
- Gehäuse am Griffschacht fassen,
herausziehen, dabei nicht verkanten!
- Netzteil und Klemmenblock mit der linken
Hand festhalten.
• Netzteil abziehen.
- Mit Schraubenzieher Nocke ➂
herunterdrücken.
• Evtl. freistehende Querverbinder eines
angereihten Gerätes entfernen
Disassembly
• Switch off the power.
• Lift up flap ➀, pull out card.
• Loosen screws ➁., pull off housing
- Grasp housing using the recessed grip,
- pull out taking care not to tilt
• Pull off power pack
- Press down lug ➂ with a screwdriver.
• Remove any cross connectors from
neighbouring units
➀
➁
➀
Demontáž
• Vypněte napájecí napětí
• Zvedněte západku ➀, uchopte přístrojovou
kartu a vytáhněte ji.
• Povolte šrouby ➁ , kryt vytáhněte dopředu.
- Kryt uchopte v místě drážek a vytáhněte,
dbejte na to, aby nedošlo ke zkřížení!
➂
Napájecí zdroj a základní modul přidržujte
levou rukou.
• Stáhněte napájecí zdroj.
- Pomocí šroubováku zatlačte zarážku ➂
• Odstraňte případné volné příčné konektory
z vedlejších jednotek.
