Halterungen, wie in der Abbildung dargestellt, anhalten und befestigen.

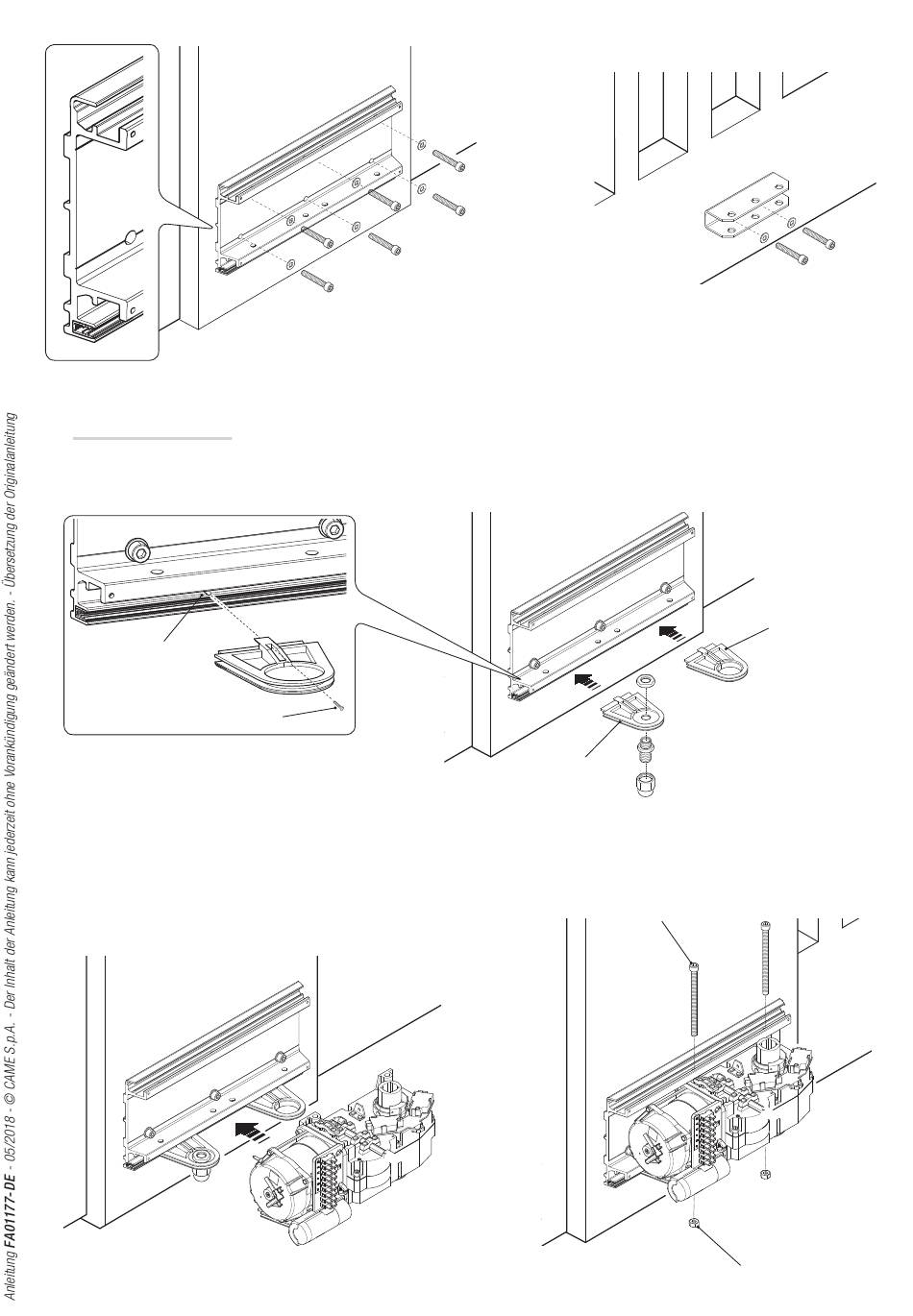

Befestigung des Antriebs

Die i Seitenabdeckungen in die Schienen auf dem Pfeilerbeschlag stecken. Eine dient als Kabeldurchführung, die andere für den Antriebsarm.
N.B.: vor dem Einstecken der Kabelabdeckung, eine für die verwendeten i Kabelgeeignete Kabelverschraubung anbringen.
Seitliche Antriebsar-
mabdeckung
Steckplatz
Schraube UNI 6954 2,9x9,5
Seitliche Kabelab-
deckung
Schraube UNI 5931 M8x120
Antrieb auf die Halterung stecken und mit den Schrauben und Muttern befestigen.
Mutter UNI 5588 M8
