Befestigung Der Endlagenschalter Und Festlegung Der Endlagen; Zulauf-Mikroschalter - CAME FE40230 Montageanleitung

⚠ Achtung: wenn keine Toranschläge vorhanden sind, müssen die Endlagen festgemacht werden.

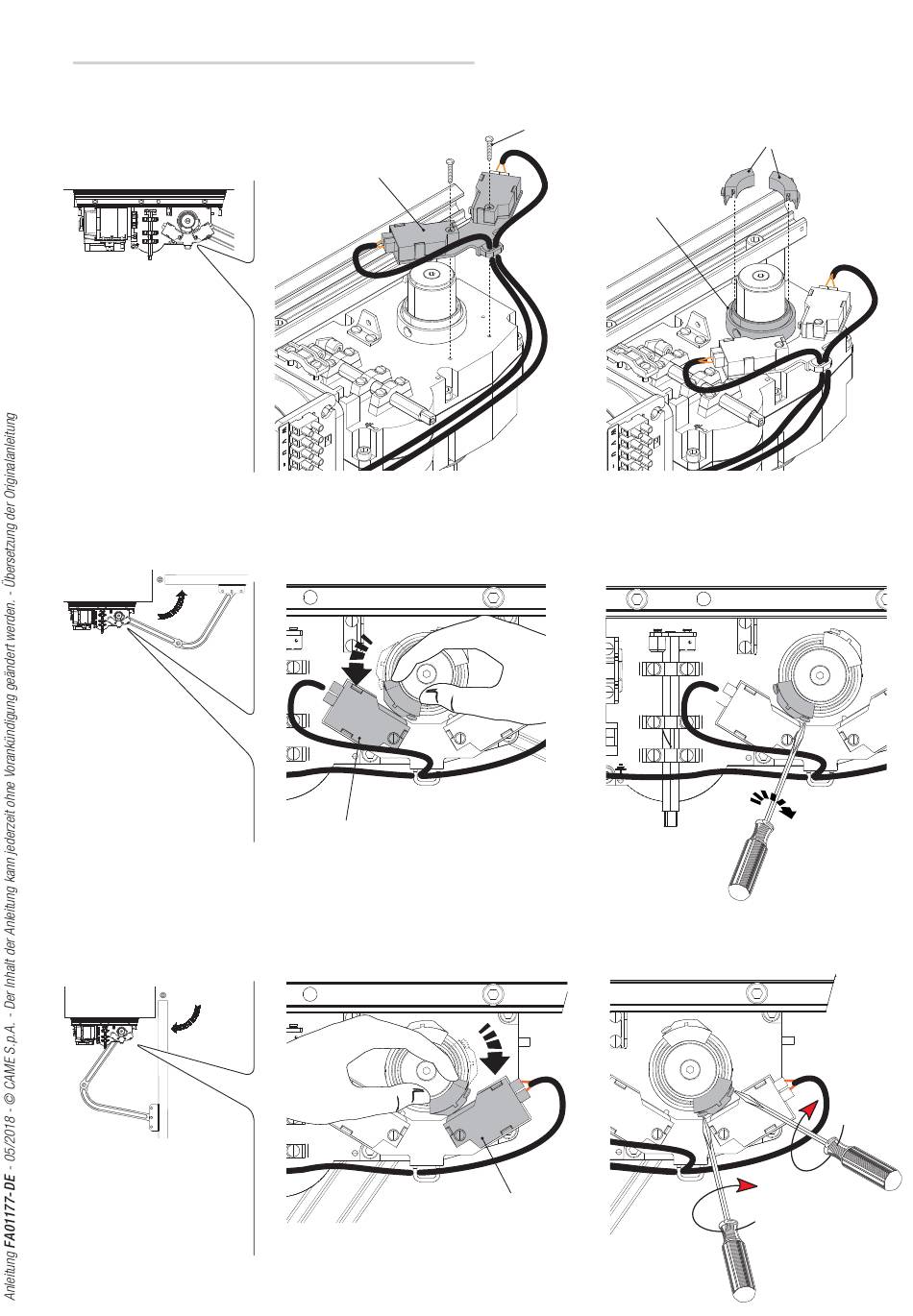

Befestigung der Endlagenschalter und Festlegung der Endlagen

Für linken Antrieb.
Endlagenschalter am Antrieb befestigen und die Drehscheiben auf das Führblech stecken.
Schraube UNI6957 Ø2,9X19
Drehscheiben
Endlauf
Führblech für
Drehscheiben
Den Torflügel vollständig schließen und die Drehscheibe nach links drehen, bis der Auflauf-Mikroschalter schaltet. Drehscheibe mit den Schrauben befestigen.

Zulauf-Mikroschalter

Den Torflügel vollständig öffnen und die andere Drehscheibe nach rechts drehen, bis der Auflauf-Mikroschalter schaltet. Drehscheibe mit den Schrauben
befestigen.
Aufl auf-Mikroschal-
ter
