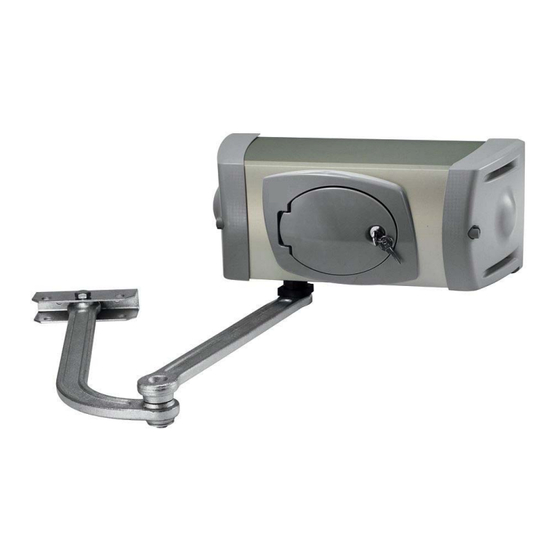

Drehtorantrieb
FA01192-DE
FE4024 - FE4024V
MONTAGEANLEITUNG
DE Deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CAME FE4024

Inhaltszusammenfassung für CAME FE4024

  • Seite 1 Drehtorantrieb FA01192-DE FE4024 - FE4024V MONTAGEANLEITUNG DE Deutsch...

  • Seite 2: Wichtige Sicherheitshinweise

    • Das Gerät ist ausschließlich für den Zweck zu verwenden, für den es entwi- die bei mit Strom versorgter Anlage durchgeführt wird. Die Lichtschranken re- ckelt wurde. Andere Verwendungszwecke sind gefährlich. Die CAME S.p.A. gelmäßig säubern (dafür ein mit Wasser befeuchtetes Tuch verwenden; keine haftet nicht für durch ungeeignete, unsachgemäße bzw.

  • Seite 3: Gebrauchsbeschränkungen

    Schmiermittel. Verwendungszweck Der Antrieb FE4024/FE4024V wurde von der CAME S.p.A. entsprechend den derzeit gültigen Sicherheitsvorschriften für die Automatisierung von Drehtorem im privaten Wohnbereich und Wohnanlagen entwickelt und hergestellt. Sämtliche von den in der Montageanleitung beschriebenen, abweichende Installationen bzw. Verwendungszwecke sind unzulässig.

  • Seite 4: Beschreibung Der Bestandteile

    Technische Daten FE4024 FE4024V Schutzart (IP) Betriebsspannung (V - 50/60 Hz) 230 AC 230 AC Betriebsspannung Antrieb (V - 50/60 24 DC 24 DC Stromaufnahme (A) 7 max. 5 max. Leistung (W) Drehmoment (Nm) 360 max. 360 max. Auflaufzeit bis 90° (Sek.)
  • Seite 5 Maße (mm) Standardanlage 1. Antriebseinheit 2. Steuereinheit 3. Verteilerschachtel 4. Antenne 5. Blinkleuchte 6. Codeschloss 7. Lichtschranken 8. Verteilerschacht 9. Elektroschloss 10. mechanische Toranschläge 11. Standsäule für Lichtschranken...

  • Seite 6: Vorher Vorzunehmende Kontrollen

    ALLGEMEINE MONTAGEANWEISUNGEN ⚠ Die Montage muss von erfahrenem Fachpersonal gemäß den geltenden Richtlinien durchgeführt werden. Vorher vorzunehmende Kontrollen ⚠ Vor der Montage muss man: • Eine angemessene Schutzauslösungseinheit mit einer Distanz von mehr als 3 mm zwischen den Kontakten als Trennschalter des Stromkabels vorsehen; •...

  • Seite 7: Montage

    MONTAGE ⚠ Die folgenden Abbildungen dienen nur als Beispiel, der für die Befestigung des Antriebs und der Zusatzgeräte nötige Raum hängt von deren Bemaßung ab. Der Monteur wählt die geeignetste Lösung. Verlegung der Kabelrohre Für die Kabel notwendige Kabelrohre vom Kabelschacht aus auslegen. N.B.: die Anzahl der notwendigen Rohre hängt von der Anlage und den vorgesehenen Zusatzgeräten ab.
  • Seite 8 Die Befestigungspunkte für den Pfeilerbeschlag und den Torbeschlag anzeichnen, dabei die in der Abbildung angegebenen Maße einhalten. Die angezeichneten Löcher bohren. Die Dübel einstecken bzw. geeignete Hülsen für die Befestigung der Halterungen verwenden. Hinweis: die Darstellungen dienen als Beispiel, der Montagefachmann wählt die für die Art und Stärke des Torflügels beste Befestigungsweise.

  • Seite 9: Befestigung Des Antriebs

    Halterungen, wie in der Abbildung dargestellt, anhalten und befestigen. Befestigung des Antriebs Die i Seitenabdeckungen in die Schienen auf dem Pfeilerbeschlag stecken. Eine dient als Kabeldurchführung, die andere für den Antriebsarm. N.B.: vor dem Einstecken der Kabelabdeckung, eine für die verwendeten i Kabelgeeignete Kabelverschraubung anbringen. Seitliche Antriebsar- mabdeckung Steckplatz...

  • Seite 10: Befestigung Der Antriebsarme

    Befestigung der Antriebsarme Schraube UNI 5933 M6x20 Unterlegscheibe Den Antriebsarm mit der Buchse in die Motorwelle stecken und mit der Unterlegscheibe und der Schraube befestigen. Buchse Den angetriebenen Arm mit der Schraube und Unterlegscheibe am Antriebsarm befestigen. Unterlegscheibe Schraube UNI 5739 M8x16 Antrieb entriegeln (siehe Abbildung) und den angetriebenen Arm mit der Schraube und der Mutter am Torbeschlag befestigen.
  • Seite 11 ⚠ Achtung: wenn keine Toranschläge vorhanden sind, müssen die Endlagen festgemacht werden. Befestigung der Endlagenschalter und Festlegung der Endlagen Für linken Antrieb. Endlagenschalter am Antrieb befestigen und die Drehscheiben auf das Führblech stecken. Schraube UNI6957 Ø2,9X19 Drehscheiben Endlauf Führblech für Drehscheiben Den Torflügel vollständig schließen und die Drehscheibe nach links drehen, bis der Auflauf-Mikroschalter schaltet.
  • Seite 12 Für rechten Antrieb. Endlagenschalter am Antrieb befestigen, die Drähte der Mikroschalter invertieren und die Drehscheiben auf das Führblech stecken. Schraube UNI6957 Ø2,9X19 Endlage Drehscheiben Führblech Den Torflügel vollständig schließen und die Drehscheibe nach rechts drehen, bis der Zulauf-Mikroschalter schaltet. Drehscheibe mit den Schrauben befestigen.

  • Seite 13: Elektrische Anschlüsse

    ELEKTRISCHE ANSCHLÜSSE Für die elektrischen Anschlüsse den Verteilerschacht und die Verteilerschachteln verwenden. Weitere Angaben über Funktionen und Einstellungen finden Sie in den technischen Datenblättern der Steuereinheit. Steuereinheit Linker Antrieb Rechter Antrieb Verteilerschachtel Verteilerschacht Klemmleiste Steuereinheit 002ZLJ14 M N E + E - Klemmleiste Steuereinheit 002ZLJ24 M1 N1 E1 + E - M2 N2 E2 + E -...

  • Seite 14: Befestigung Der Abdeckungen

    ABSCHLIESSEND Befestigung der Abdeckungen Nach Durchführung der Anschlüsse und Einstellungen, den Deckel für den linken Antrieb oben und für den rechten Antrieb unten, an der gekennzeichneten Stelle durchbohren. Loch für den Entriege- lungsstab des linken Antriebs Loch für den Entriege- lungsstab des rechten Antriebs Ø12 mm...
  • Seite 15 Befestigung der Entriegelungsknäufe Den Entriegelungsknauf auf den Entriegelungsstab stecken und mit der Unterlegscheibe und der Schraube befestigen. LINKS RECHTS Unterlegscheibe UNI 6592 Schraube UNI 6954 3,9x9,5 4,3x9 Entriegelung des Antriebs ENTRIEGELN SPERREN SPERREN ENTRIEGELN...

  • Seite 16: Montage Und Anschluss Eines Nach Aussen Öffnenden Tors

    MONTAGE UND ANSCHLUSS EINES NACH AUSSEN ÖFFNENDEN TORS Im Folgenden werden die Schritte beschrieben, die sich von der Standardmontage unterscheiden. Befestigung der Halterungen Anmerkung: die Darstellungen beziehen sich auf einen links montierten Antrieb. Die Montage des rechten Antriebs erfolgt symmetrisch. Den Befestigungspunkt für den Torbeschlag festlegen und den entsprechenden Befestigungspunkt des Pfeilerbeschlags berechnen, dabei die in den Abbildungen und in der Tabelle aufgeführten Maße einhalten.
  • Seite 17 Das Tor vollständig öffnen und die Kurvenscheibe gegen den Uhrzeigersinn drehen, bis der Auflauf-Mikroschalter aktiviert wird. Die Kurvenscheibe festschrauben. Aufl auf-Mikroschalter Das Tor vollständig schließen und die andere Kurvenscheibe im Uhrzeigersinn drehen, bis der Zulauf-Mikroschalter aktiviert wird. Die Kurvenscheibe festschrauben. Zulauf-Mikroschalter...
  • Seite 18 Für rechten Antrieb. Endlagenschalter am Antrieb befestigen, die Drähte der Mikroschalter invertieren und die Drehscheiben auf das Führblech stecken. Schraube UNI6957 Ø2,9X19 Endlage Drehscheiben Führblech Das Tor vollständig öffnen und die Kurvenscheibe im Uhrzeigersinn drehen, bis der Auflauf-Mikroschalter aktiviert wird. Die Kurvenscheibe festschrauben. Aufl...
  • Seite 19 Das Tor vollständig schließen und die andere Kurvenscheibe gegen den Uhrzeigersinn drehen, bis der Zulauf-Mikroschalter aktiviert wird. Die Kurvenscheibe festschrauben. Zulauf-Mikroschalter Elektrische anschlüsse Für die elektrischen Anschlüsse den Verteilerschacht und die Verteilerschachteln verwenden. Weitere Angaben über Funktionen und Einstellungen finden Sie in den technischen Datenblättern der Steuereinheit. Klemmleiste Steuereinheit 002ZLJ14 M N E + E - Klemmleiste Steuereinheit 002ZLJ24...

  • Seite 20: Wartung

    WARTUNG ☞ Vor Wartungsmaßnahmen jeglicher Art, Stromzufuhr unterbrechen, um jegliche, durch die ungewollte Bewegung der Anlage verursachte Gefahr zu vermeiden. Regelmäßige Wartung ☞ Eine regelmäßige Kontrolle der Schmierung und der Halteschrauben des Antriebs ist ratsam. Bei Quietschen oder Rattern, die Gelenke, wie in der folgenden Abbildung dargestellt, schmieren. Überprüfen, dass der Aktionsradius der Lichtschranken frei von Pflanzenbewuchs und dass der Aktionsradius des Tores frei von Hindernissen ist.
  • Seite 21 Außerplanmäßige Wartung ⚠ Die folgende Tabelle dient der Eintragung von außerplanmäßigen Wartungsmaßnahmen, Reparationen und Verbesserungen, die von Fachfirmen durchgeführt wurden. N.B.: Außerplanmäßige Wartungsmaßnahmen müssen von Fachleuten vorgenommen werden. Register für außerplanmäßige Wartungsmaßnahmen Stempel Installateur Name des Fachmanns Tag des Eingriffs Unterschrift des Fachmanns Unterschrift des Auftraggebers Durchgeführter Eingriff _________________________________________________________________________________...

  • Seite 22: Problemlösung

    ABBAU UND ENTSORGUNG ☞ CAME S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können getrennt gesammelt mit dem normalen Hausmüll entsorgt werden.
  • Seite 23 ABSICHTLICH LEER GELASSENE SEITE ABSICHTLICH LEER GELASSENE SEITE...
  • Seite 24 CAME S.p.A. Via Martiri Della Libertà, 15 31030 Dosson di Casier - Treviso - Italy tel. (+39) 0422 4940 - fax. (+39) 0422 4941...
