- Seite 1 Drehtorantriebe FA01648-DE FROG PLUS FROG-PM4 FROG-PM6 MONTAGEANLEITUNG DE Deutsch...
- Seite 3 Konformität der Endmontage gemäß der Maschinenrichtlinie 2006/42/EG und den einschlägigen harmonisierten technischen Normen zu gewährleisten, sind im CAME Gesamtkatalog oder auf der Website www.came. com. aufgeführt. • Sämtliche Montagearbeiten nur bei unterbrochener Stromzufuhr ausführen. • Überprüfen, dass der angegebene Temperaturbereich für den Montageort geeignet ist.
- Seite 4 • Bei Totmannbetrieb in der Anlage eine STOPP-Taste vorsehen, mit der die Hauptstromversorgung des Antriebs unterbrochen werden kann, um die Bewegung des angetriebenen Teils zu unterbrechen. • Wenn nicht vorhanden, einen die Verwendung der Entriegelungseinheit beschreibenden permanenten Aufkleber in der Nähe derselben anbringen.
-
Seite 5: Beschreibung Der Bestandteile

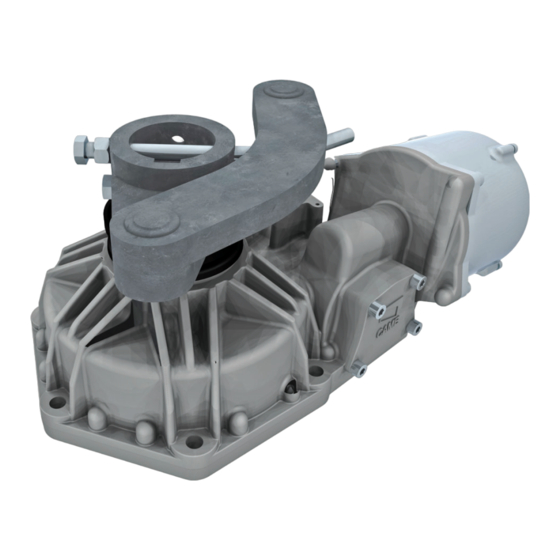

ANGABEN UND INFORMATIONEN ZUM PRODUKT Zeichenerklärung Dieses Zeichen steht vor Abschnitten, die sorgfältig durchzulesen sind. Dieses Zeichen steht für sicherheitsrelevante Abschnitte. Dieses Zeichen steht für benutzerrelevante Abschnitte. Die Maßangaben sind, wenn nicht anders angegeben, in Millimetern. Beschreibung FROG-PM4 Selbsthemmender 230 V Unterflurantrieb mit Encoder und einstellbarem Endanschlag in Zu-Richtung für Drehtore bis 5,5 m Flügelweite und 700 kg Gewicht. FROG-PM6 Selbsthemmender 230 V Unterflurantrieb mit Encoder und einstellbarem Endanschlag in Zu-Richtung für Drehtore bis 7 m Flügelweite und 550 kg Gewicht. -
Seite 6: Verwendungsbeschränkungen
Abmessungen Verwendungsbeschränkungen Bei mehr als 2,5 m weiten Torflügeln empfehlen wir ein Elektroschloss zu installieren. MODELS FROG-PM4 FROG-PM6 Torflügelweite (m) Torflügelgewicht (kg) 1100 1400 1000 Technische Daten MODELS FROG-PM4 FROG-PM6 Betriebsspannung (V - 50/60 Hz) 230 AC 230 AC Spannungsversorgung Motor (V) 230 AC 230 AC Leistung (W) -
Seite 7: Installation
INSTALLATION Die folgenden Abbildungen dienen nur als Beispiel. Der für die Montage des Antriebs und der Zusatzgeräte nötige Raum hängt vom Standort ab. Der Monteur wählt die beste Lösung. Die Abbildungen beziehen sich auf einen rechts installierten Antrieb. Vorher durchzuführen Die Vorarbeiten umfassen die Verlegung des Fundamentkastens und die Befestigung der Entriegelungsvorrichtungen. -
Seite 8: Einstellung Der Endlagen (Mit Mechanischen Endschaltern)
Übertragungshebel schmieren. Den Übersetzungshebel, wie in den Abbildungen dargestellt, einlegen. Einstellung der Endlagen (mit mechanischen Endschaltern) Das Tor von Hand bis zum gewünschten Punkt öffnen. Der maximale Öffnungswinkel beträgt 110°. Lösen Sie die Einstellschraube der Endlage im Auflauf, bis sie den Fundamentkasten berührt. Ziehen Sie die Mutter an, um die Einstellschraube zu sichern. - Seite 9 VERDRAHTUNG Vor Eingriffen an der Steuerung die Stromzufuhr unterbrechen und die Notbatterien entfernen (sofern vorhanden). Sehen Sie IP67 Anschlussdosen mit Anschlussklemmen vor. Blauer Draht Netzkabel Brauner Draht Kabel des Encoders Schwarzer Draht Gelb-grüner Draht Grüner Draht Weißer Draht Überprüfen Sie die korrekte Drehrichtung des Getriebemotors und kehren Sie ggf. den Anschluss des braunen und des schwarzen Leiters um.
- Seite 10 ABSCHLIESSEND ÖFFNUNG NACH AUSSEN Im Folgenden wird der einzige Vorgang, der sich von der Standardinstallation unterscheidet, beschrieben. Vorbereitung des Antriebs Legen Sie die Einstellschraube der Endlage im Zulauf in den Antriebsarm des Getriebemotors ein. Links montierter Antrieb Rechts montierter Antrieb...
- Seite 12 HIER DAS AUF DER VERPACKUNG VORHANDENE PRODUKTETIKETT AUFKLEBEN CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - Italy Tel. (+39) 0422 4940 Fax (+39) 0422 4941...
