mitgelieferte
Verbindungen
(50 mm)
Kondensatablauf
Um die Anpassung der Anschlüsse zu erleichtern und Vibrationen zu absorbieren, können Sie 50 cm
halbsteife PVC-Rohre am Wasserein- und -auslass der Wärmepumpe installieren.

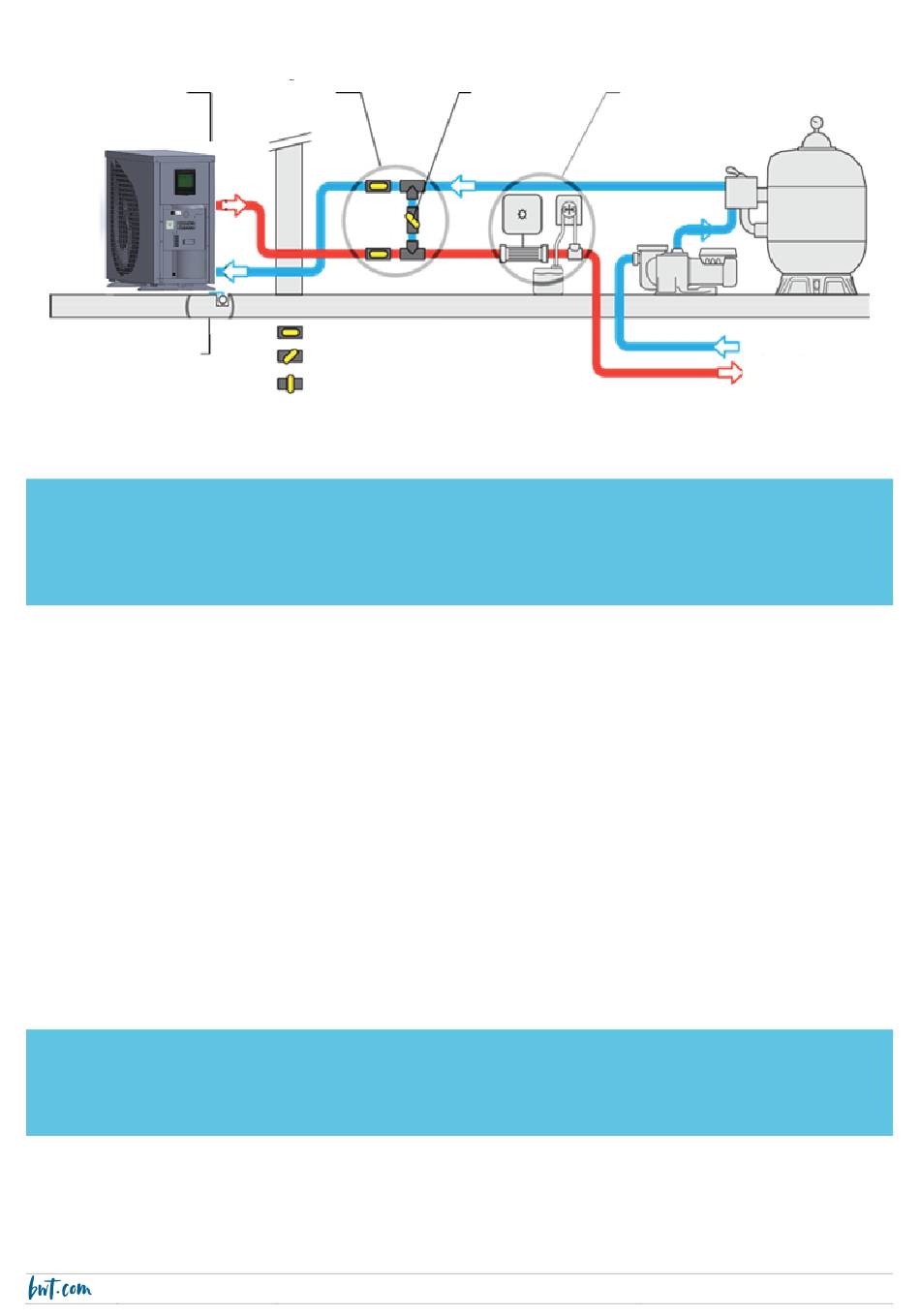

Vor dem hydraulischen Anschluss der Wärmepumpe an ihren "Bypass"-Kreislauf sollten Sie die Leitungen
entlüften, um eventuelle Verunreinigungen oder sonstige schädliche Elemente (Steine, Erde, ...) zu
Diese Verunreinigungen könnten den Titanium-Austauscher beim Einschalten verstopfen.
Um die Leistung der Wärmepumpe zu verbessern, sollten Sie die Rohrleitungen außerhalb des
Technikraums wärmeisolieren oder unterirdisch verlegen - vor allem, wenn sie sehr lang sind.
Schalten Sie die Filteranlage einige Minuten ein und prüfen Sie, ob alle Verklebungen und
Anschlüsse dicht sind, bevor Sie den elektrischen Anschluss vornehmen.
Elektrische Verbindung:
Die Leitung, die die Wärmepumpe versorgt, muss mit einer oder mehreren Vorrichtungen ausgestattet
sein, die folgende Bedingungen erfüllt:
-
eine wirksame Erdung des Geräts
-
den Schutz von Personen durch eine 30 mA Fehlerstromvorrichtung (Schalter oder Trennschalter),
die dem "Pool-Kasten" eigen ist oder spezifisch für die Leitung der Wärmepumpe ist
-
Schutz des Geräts vor "Überlastung" und Kurzschlüssen durch einen korrekt kalibrierten
magnetothermischen Schutzschalter (siehe Tabelle der Merkmale in Abschnitt 3)
Verwenden Sie ein elektrisches Kabel mit den in der Tabelle in Abschnitt 3 genannten Eigenschaften.
Der Leitungsquerschnitt hängt vom Modell des Wärmepumpe und der Länge des Kabels ab.
Da sich die Wärmepumpe im Freien befindet, muss das Kabel, wenn es am Boden verläuft, in einem dafür
vorgesehenen Schutzkanal verlaufen und 50 cm tief in die Erde verlegt werden (85 cm unter einer Straße
Für die Durchführung der Kabel die Kabelverschraubungen und Kabeldurchführungen verwenden, die
sich im Inneren der Wärmepumpe befinden.
Die Mutter der Kabelverschraubung richtig anziehen, um das Kabel zu fixieren und rundherum
abzudichten.
UNIVERSUM
Bypass
Offenes Ventil
Halboffenes Ventil
Geschlossenes Ventil
WARNHINWEIS
entfernen.
HINWEIS
oder einem Weg).
Wasseraufbereitung (Desinfektion,
Bypass-Ventil
(Regulierung
9
pH-Korrektur), nach der
Wärmepumpe positioniert
Vom Pool kommend
Zum Pool gehend
2022/03 - Revisionsindex : A - Code : 33232
