BWT Inverter Connect IC 68 Installations- Und Wartungsanleitung Seite 10

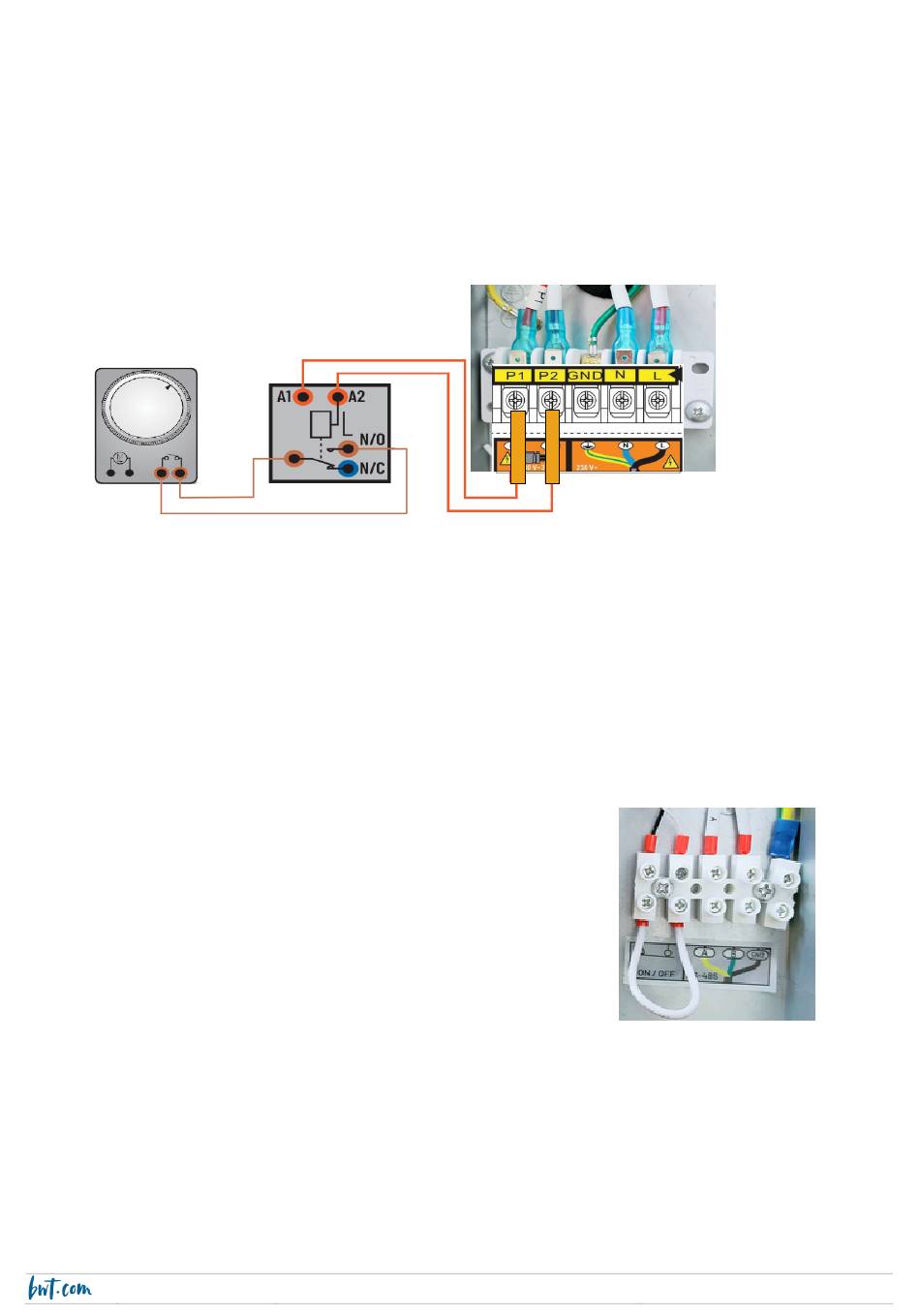

Anschluss bei Funktionsmodus "Heizpriorität / Kühlpriorität":
Es ist möglich, die Filterpumpe an der Wärmepumpe anzuschließen, um die Filtration zu zwingen,
außerhalb der programmierten Filterzeiten zu arbeiten, wenn das Wasser nicht die gewünschte
Temperatur hat. Dazu ist ein "potentialfreier Kontakt" (normalerweise offenes Relais oder Schütz)
mit einer 230-V-AC-Spule erforderlich.
• Die Spule dieses Relais (Al und A2) an die Klemmen Pl und P2 der Wärmepumpe anschließen.
• Den Eingang und den Ausgang des potenzialfreien Kontakts (normalerweise offen) parallel zum
potenzialfreien Kontakt der Filteruhr des Pools anschließen.
Damit diese Verbindung berücksichtigt wird und der Modus Heizpriorität aktiv ist, muss der
Wert des Parameters L9 gleich 2 sein. Wenden Sie sich an Ihren Installateur, wenn Sie
Wenn die Heizpriorität aktiviert ist, testet die Wärmepumpe regelmäßig die Wassertemperatur im Pool,
wenn die Filterung ausgeschaltet ist: Alle 60 Minuten zwingt die Wärmepumpe die Filterpumpe, 5
Minuten lang zu laufen.
Wenn die Wassertemperatur unter dem Sollwert liegt, läuft die Filterpumpe weiter, damit die
Wärmepumpe die Wassertemperatur auf den Sollwert anheben kann.
Wenn die Wassertemperatur gleich oder höher als der Sollwert ist, schaltet sich die Filterpumpe nach
Ablauf der 5-minütigen Testphase ab.
Die Wärmepumpe verfügt auch über eine Klemmenleiste,
die es einer Hausautomationsanwendung im RS485-
Protokoll ermöglicht, die Wärmepumpe zu stoppen.
Entfernen Sie die Brücke des potenzialfreien EIN/AUS-
Kontakts und schließen Sie einen EIN/AUS-Ausgang der
Hausautomation an. Wenn die Hausautomation diesen
Kontakt öffnet, schaltet sich die Wärmepumpe aus und
zeigt die Meldung "FLO" an - als ob die Wärmepumpe
keinen Wasserdurchfluss hätte.
UNIVERSUM
diesen Parameter anpassen müssen.
10 2022/03 - Revisionsindex : A - Code : 33232
