Vaillant turboTEC plus Bedienungsanleitung Seite 8

8
1
8.1
13 Gaseinstellwerte
VC 95/4-5 VC/VCW 195/4-5 VC/VCW 245/4-5
Größte Kleinste Größte Kleinste Größte Kleinste
Gasfamilie Wärmebelastung Wärmebelastung Wärmebelastung Wärmebelastung Wärmebelastung Wärmebelastung
(Düsendruck in (Düsendruck in (Düsendruck in (Düsendruck in (Düsendruck in (Düsendruck in
mbar) mbar) mbar) mbar) mbar) mbar)
Erdgas E (G20) 12,9 6,2 12,9 3,7 11,1 3,0
Erdgas LL (G25) 8,7 4,1 9,0 2,5 7,2 1,9
Flüssiggas (G31) 35,9 15,4 26,9 9,4 23,2 7,6
Tab. 13.1 Gaseinstelltabelle
Gasfamilie Erdgas E (G20) Erdgas LL (G25) Flüssiggas (G31)
14 +
VC 95/4-5 - - 2,5
VC/VCW 195/4-5 - - 3,0
VC/VCW 245/4-5 - - 3,2
Tab. 13.2 Vordüsen
Gasfamilie Erdgas E (G20) Erdgas LL (G25) Flüssiggas (G31)
VC 95/4-5 9 x 7/90 9 x 7/110 10 x 7/57
1 x 7/95 1 x 7/120
19 x 7/90 19 x 7/108
VC/VCW 195/4-5 20 x 7/57
1 x 7/95 1 x 7/120
25 x 7/90 25 x 7/110
VC/VCW 245/4-5 1 x 7/95 1 x 7/120 26 x 7/57
Tab. 13.3 Düsen Verteilerplatte
• Prüfen Sie, ob die richtige Vordüse ordnungsgemäß
montiert und unversehrt ist.
• Prüfen Sie, ob die richtigen Brennerdüsen ordnungsge-
mäß montiert sind (siehe Ø-Stempelung).

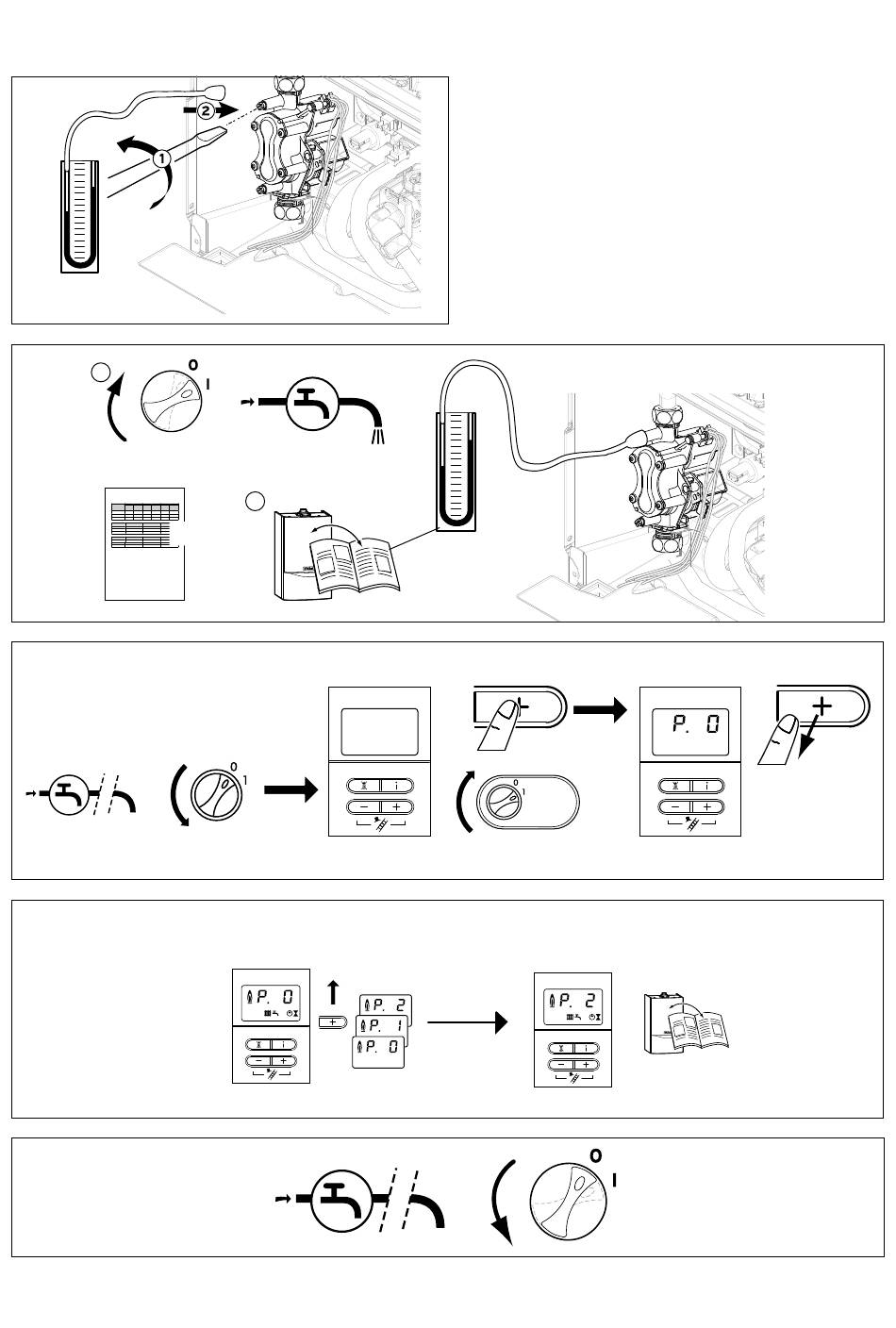

8.2
min. kW (P.2)
8.3
min. kW (P.2)
9
Conversion instructions turboTEC plus/turboTEC exclusiv/thermoCOMPACT 0020055247_02
