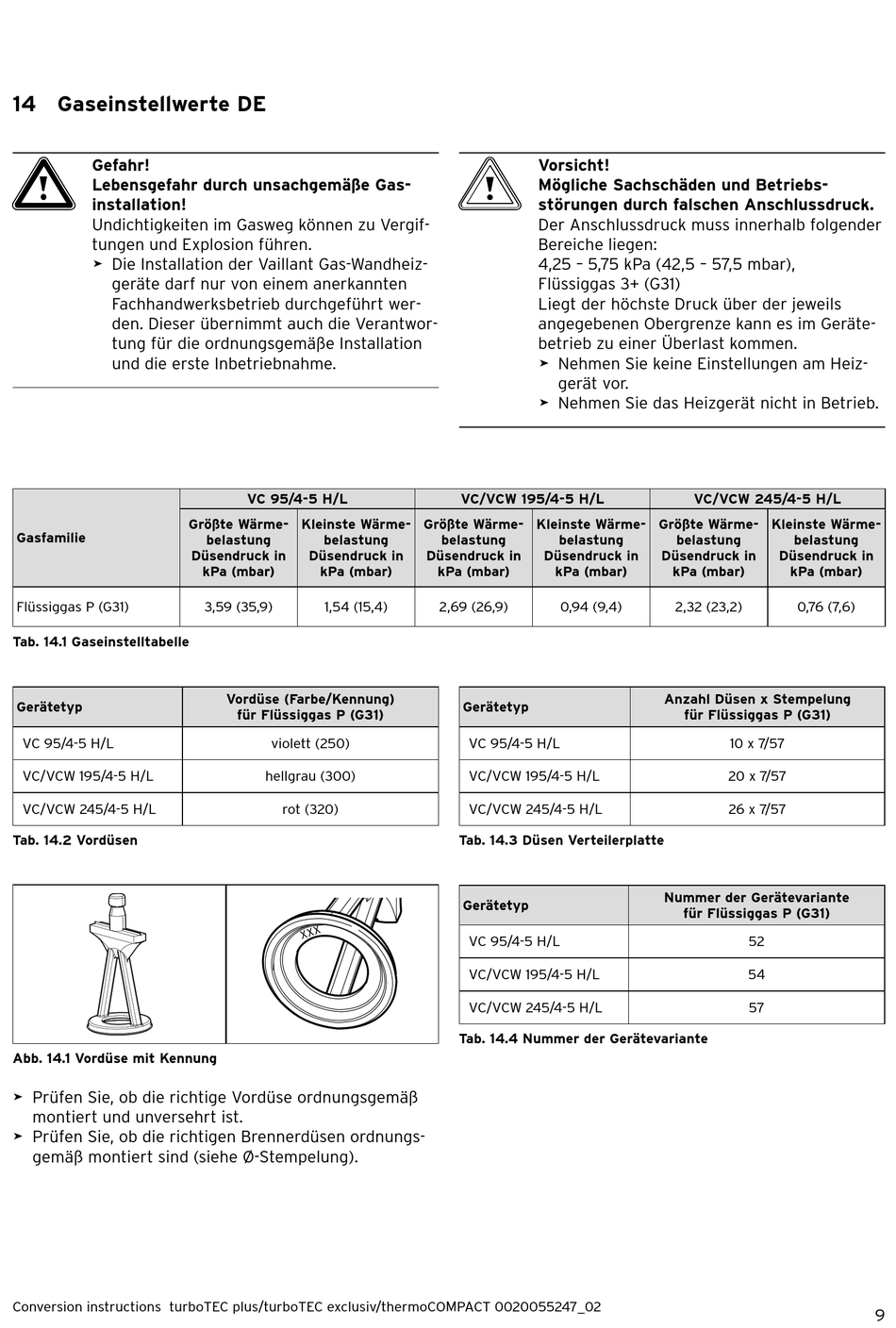

14 Gaseinstellwerte DE
a
Gefahr!
Lebensgefahr durch unsachgemäße Gas-
installation!
Undichtigkeiten im Gasweg können zu Vergif-
tungen und Explosion führen.
> Die Installation der Vaillant Gas-Wandheiz-
geräte darf nur von einem anerkannten
Fachhandwerksbetrieb durchgeführt wer-
den. Dieser übernimmt auch die Verantwor-
tung für die ordnungsgemäße Installation
und die erste Inbetriebnahme.
Gasfamilie
Flüssiggas P (G31)
Tab. 14.1 Gaseinstelltabelle
Gerätetyp
VC 95/4-5 H/L
VC/VCW 195/4-5 H/L
VC/VCW 245/4-5 H/L
Tab. 14.2 Vordüsen
Abb. 14.1 Vordüse mit Kennung
> Prüfen Sie, ob die richtige Vordüse ordnungsgemäß
montiert und unversehrt ist.
> Prüfen Sie, ob die richtigen Brennerdüsen ordnungs-
gemäß montiert sind (siehe Ø-Stempelung).
Conversion instructions turboTEC plus/turboTEC exclusiv/thermoCOMPACT 0020055247_02
VC 95/4-5 H/L
Größte Wärme- Kleinste Wärme-
belastung belastung
Düsendruck in Düsendruck in
kPa (mbar) kPa (mbar)
3,59 (35,9) 1,54 (15,4)
Vordüse (Farbe/Kennung)
für Flüssiggas P (G31)
violett (250)
hellgrau (300)
rot (320)
b
Vorsicht!
Mögliche Sachschäden und Betriebs-
störungen durch falschen Anschlussdruck.
Der Anschlussdruck muss innerhalb folgender
Bereiche liegen:
4,25 – 5,75 kPa (42,5 – 57,5 mbar),
Flüssiggas 3+ (G31)
Liegt der höchste Druck über der jeweils
angegebenen Obergrenze kann es im Geräte-
betrieb zu einer Überlast kommen.
> Nehmen Sie keine Einstellungen am Heiz-
gerät vor.
> Nehmen Sie das Heizgerät nicht in Betrieb.
VC/VCW 195/4-5 H/L
Größte Wärme- Kleinste Wärme-
belastung belastung
Düsendruck in Düsendruck in
kPa (mbar) kPa (mbar)
2,69 (26,9) 0,94 (9,4)
Gerätetyp
VC 95/4-5 H/L
VC/VCW 195/4-5 H/L
VC/VCW 245/4-5 H/L
Tab. 14.3 Düsen Verteilerplatte
Gerätetyp
VC 95/4-5 H/L
VC/VCW 195/4-5 H/L
VC/VCW 245/4-5 H/L
Tab. 14.4 Nummer der Gerätevariante
VC/VCW 245/4-5 H/L
Größte Wärme- Kleinste Wärme-
belastung belastung
Düsendruck in Düsendruck in
kPa (mbar) kPa (mbar)
2,32 (23,2) 0,76 (7,6)
Anzahl Düsen x Stempelung
für Flüssiggas P (G31)
10 x 7/57
20 x 7/57
26 x 7/57
Nummer der Gerätevariante
für Flüssiggas P (G31)
52
54
57
9
