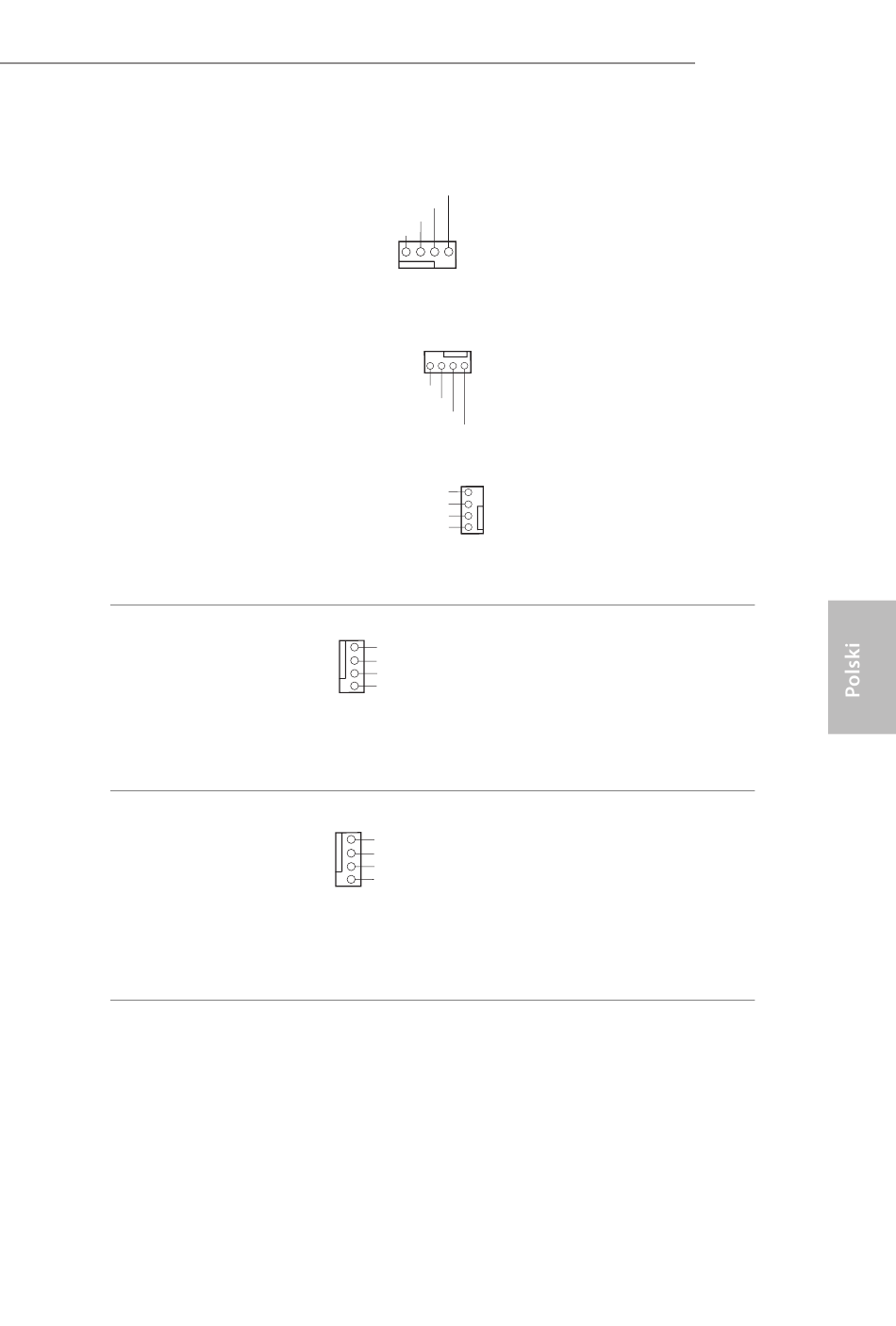

Złącza wentylatora pompy
wodnej obudowy
(4-pinowe CHA_FAN1/
WP)
(sprawdź s.1, Nr 33)
(4-pinowe CHA_FAN2/
WP)
(sprawdź s.1, Nr 17)
(4-pinowe CHA_FAN3/
WP)
(sprawdź s.1, Nr 10)
Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 6)
Złącze wentylatora pompy
wodnej CPU
(4-pinowe CPU_FAN2/
WP)
(sprawdź s.1, Nr 7)
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
4
FAN_SPEED_CONTROL
3
CHA_FAN_SPEED
2
FAN_VOLTAGE
1
GND
1
GN D
2
+ 12V
3
CPU_ FAN_SPEED
4
FAN_SPEED_CONTROL
1
GND
2
FAN_VOLTAGE
3
CPU_FAN_SPEED
4
FAN_SPEED_CONTROL
Ta płyta główna udostępnia
trzy 4-pinowe złącza obudowy
wentylatora chłodzenia wodnego.
Jeśli planowane jest podłączenie
3-pinowego wentylatora
chłodzenia wodnego obudowy,
należy je podłączyć do pinów 1-3.
Ta płyta główna udostępnia
4-pinowe złącze wentylato-
ra CPU (Cichy wentylator).
Jeśli planowane jest podłączenie
3-pinowego wentylatora CPU,
należy je podłączyć do pinów 1-3.
Ta płyta główna udostępnia
4-pinowe złącze obudowy
wentylatora chłodzenia wod-
nego CPU. Jeśli planowane jest
podłączenie 3-pinowego wentyla-
tora chłodzenia wodnego CPU,
należy je podłączyć do pinów 1-3.
WRX80 Creator
169
