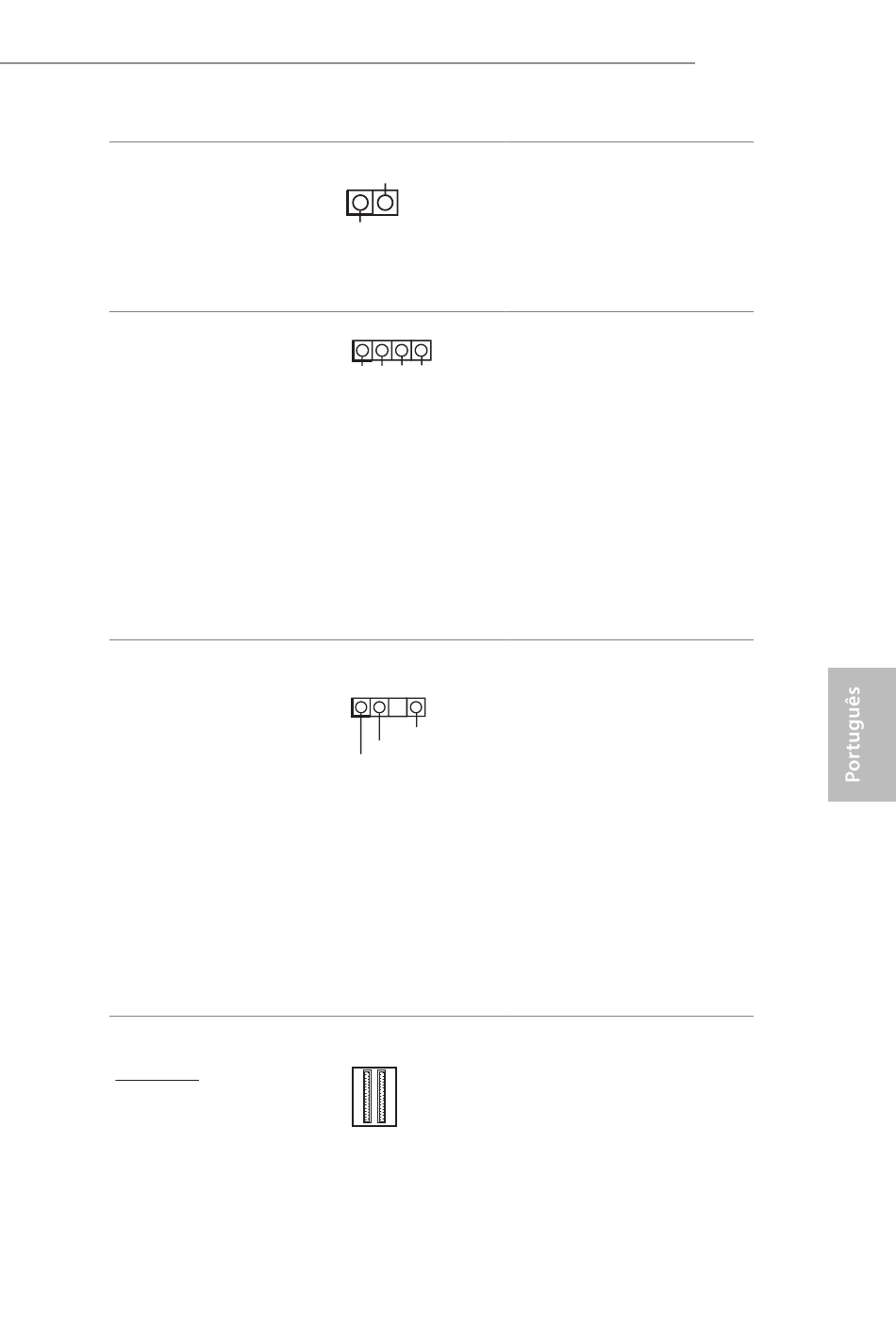

Suporte Botão Interrupção
Não Invalidável
(NMI_BTN)
(ver p.1, N.º 35)
Cabeçote de LED RGB
(RGB_LED1 de 4 pinos)
(ver p.1, N.º 8)
Cabeçotes LED En-
dereçáveis
(ADDR_LED1 de 3 pinos)
(ver p.1, N.º 34)
(ADDR_LED2 de 3 pinos)
(ver p.1, N.º 9)
Conector U.2
Ângulo reto:
(U2_1 de 36 pinos)
(ver p.1, N.º 26)
GND
1
CONTROL
1
+12V G R B
1
GND
DO_ADDR
VOUT
Conecte um dispositivo NMI a
este suporte.
Este Cabeçote RGB é usado para
conectar o cabo de extensão
de LED RGB que permite aos
usuários escolher entre vários
efeitos de iluminação LED.
Atenção: Nunca instale o cabo
RGB LED na orientação errada;
caso contrário, o cabo pode ser
danificado.
*Consulte a página 52 para obter
mais informações sobre esta
plataforma.
Esses dois cabeçotes LED
Endereçáveis são usados para
conectar o cabo de extensão de
LED Endereçável que permite
que os usuários escolham entre
vários efeitos de iluminação de
LED.
Atenção: Nunca instale o cabo
de LED Ajustável na orientação
errada, caso contrário o cabo
pode ser danificado.
*Consulte a página 53 para obter
mais informações sobre esta
plataforma.
Este conector suporta dispos-
itivos de armazenamento U.2
NVM Express de até Gen4 x4 (64
Gb/s).
WRX80 Creator
155
