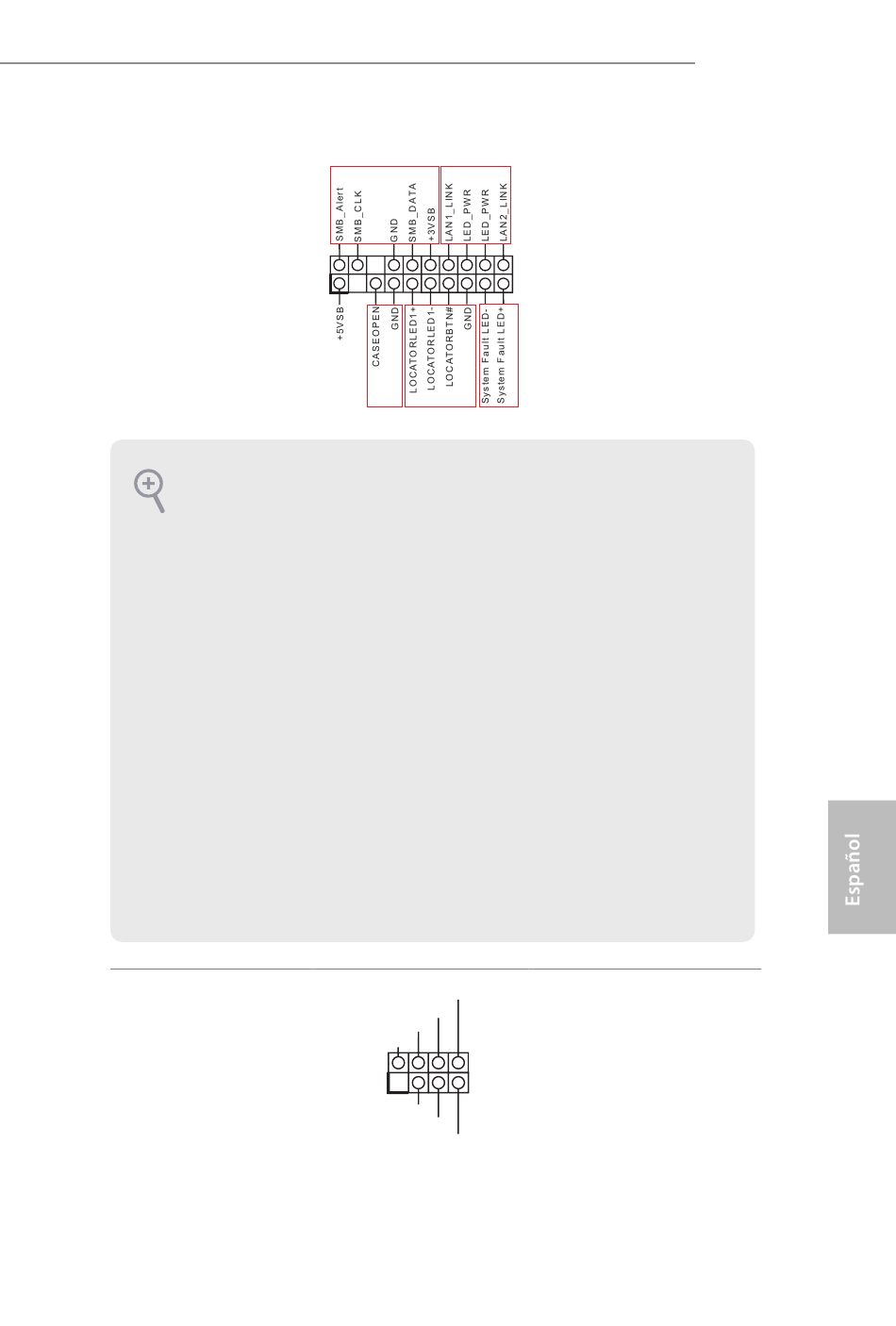

Base de conexiones del
panel auxiliar
(AUX_PANEL1 de 18
contactos)
(consulte la pág. 1, nº 28)
A. Contacto de conexión SMBus del panel frontal (FPSMB de 6-1 contactos)
Este conector le permite conectar equipos SMBus (System Management Bus, es decir, Bus de
administración del sistema). Se puede utilizar para la comunicación entre equipos periféricos
del sistema, que tiene velocidades de transmisión más lentas, y equipos de administración de
energía.
B. Indicador de estado de Internet (LAN1_LED de 2 contactos, LAN2_LED)
Estos dos conectores de 2 contactos le permiten usar el cable indicador de Internet Gigabit para
conectarse al indicador de estado de LAN. Cuando este indicador parpadea, significa que la red
Internet está conectada correctamente.
C. Contacto de intrusión del chasis (CHASIS de 2 contactos)
Este conector se proporciona para el chasis del equipo host con diseños de detección de intrusión
del chasis. Además, también debe funcionar con equipos de detección externos, como un sensor
de detección de intrusión del chasis o un microinterruptor. Cuando se activa esta función, si se
produce algún movimiento de un componente del chasis, el sensor lo detectará inmediatamente
y enviará una señal a esta base de conexiones, y el sistema registrará este evento de intrusión
del chasis. La configuración predeterminada se establece en el contacto CASEOPEN y GND;
esta función está desactivada.
D. LED de localización (LOCALIZADOR de 4 contactos)
Este conector es para el interruptor del localizador y el LED del panel frontal.
E. LED de error del sistema (LOCALIZADOR de 2 contactos)
Este conector es para el LED de error del sistema.
LED de alimentación y
base de conexiones para la
altavoz
(SPK_PLED1 de 7
contactos)
(consulte la pág. 1, nº 23)
A B
1
C D
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
Esta base de conexiones
admite varias funciones en el
panel frontal, incluido el SMB
del panel frontal, el indicador
de estado de Internet y el pin
de intrusión del chasis.
E
Conecte el LED de alimentac-
ión del chasis y el altavoz del
chasis a esta base de conex-
iones.
WRX80 Creator
115
