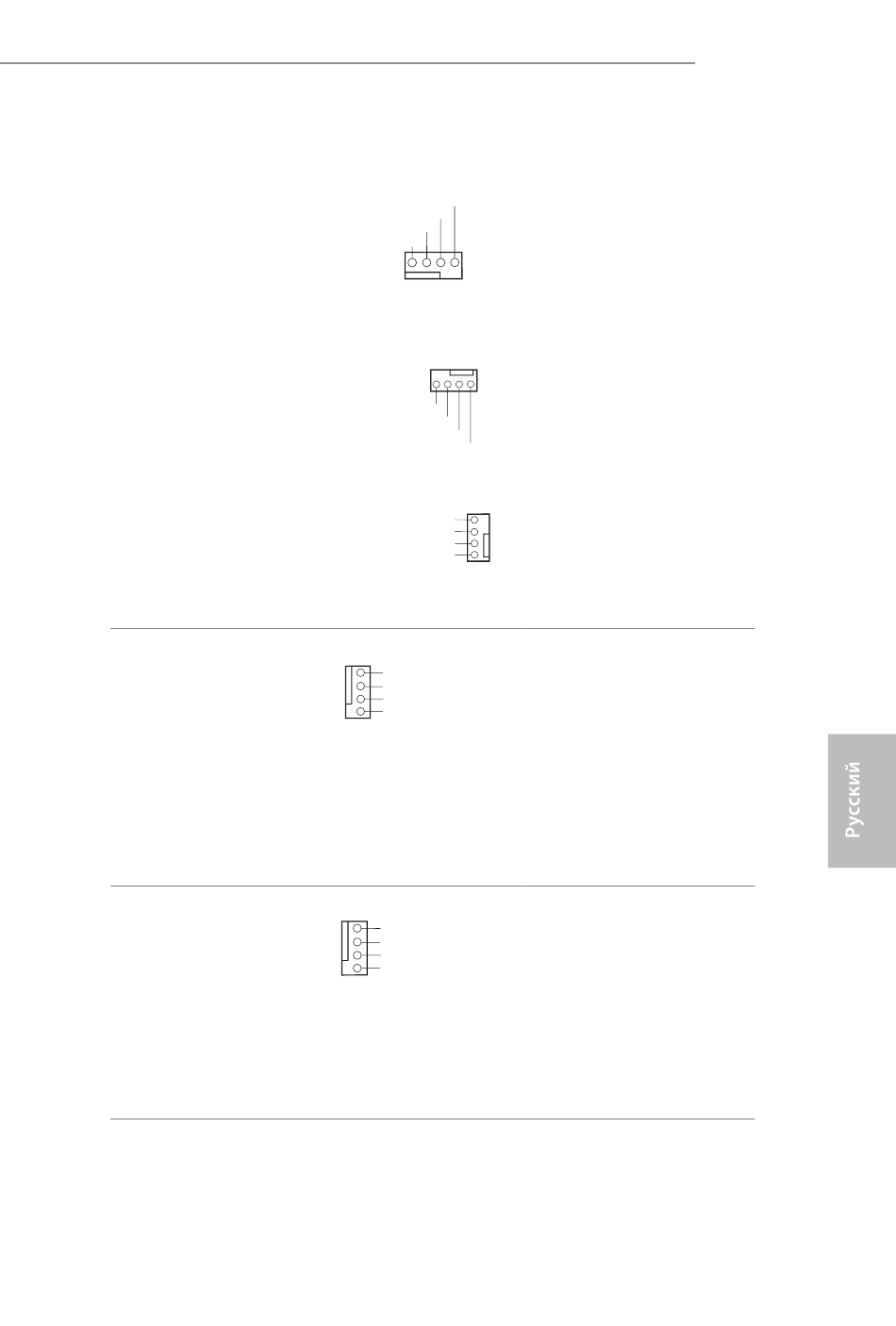

Разъемы для вентилятора
или помпы водяного
охлаждения корпуса
(4-контактный CHA_
FAN1/WP)
(см. стр. 1, № 33)
(4-контактный CHA_
FAN2/WP)
(см. стр. 1, № 17)
(4-контактный CHA_
FAN3/WP)
(см. стр. 1, № 10)
Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр. 1, № 6)
Разъем для вентилятора
или помпы водяного
охлаждения ЦП
(4-контактный CPU_FAN2/
WP)
(см. стр. 1, № 7)
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
4
FAN_SPEED_CONTROL
3
CHA_FAN_SPEED
2
FAN_VOLTAGE
1
GND
1
GN D
2
+ 12V
3
CPU_ FAN_SPEED
4
FAN_SPEED_CONTROL
1
GND
2
FAN_VOLTAGE
3
CPU_FAN_SPEED
4
FAN_SPEED_CONTROL
Данная системная
плата оснащена тремя
4-контактными разъемами
для системы водяного
охлаждения корпуса.
3-контактную систему
водяного охлаждения
корпуса следует подключать
к контактам 1-3.
Эта материнская плата
снабжена 4-контактным
разъемом для
малошумящего вентилятора
ЦП. Если вы собираетесь
подключить 3-контактный
вентилятор охлаждения
процессора, подключайте
его к контактам 1-3.
Данная материнская плата
оснащена 4-контактным
разъемом для системы
водяного охлаждения ЦП.
3-контактную систему
водяного охлаждения
ЦП следует подключать к
контактам 1-3.
