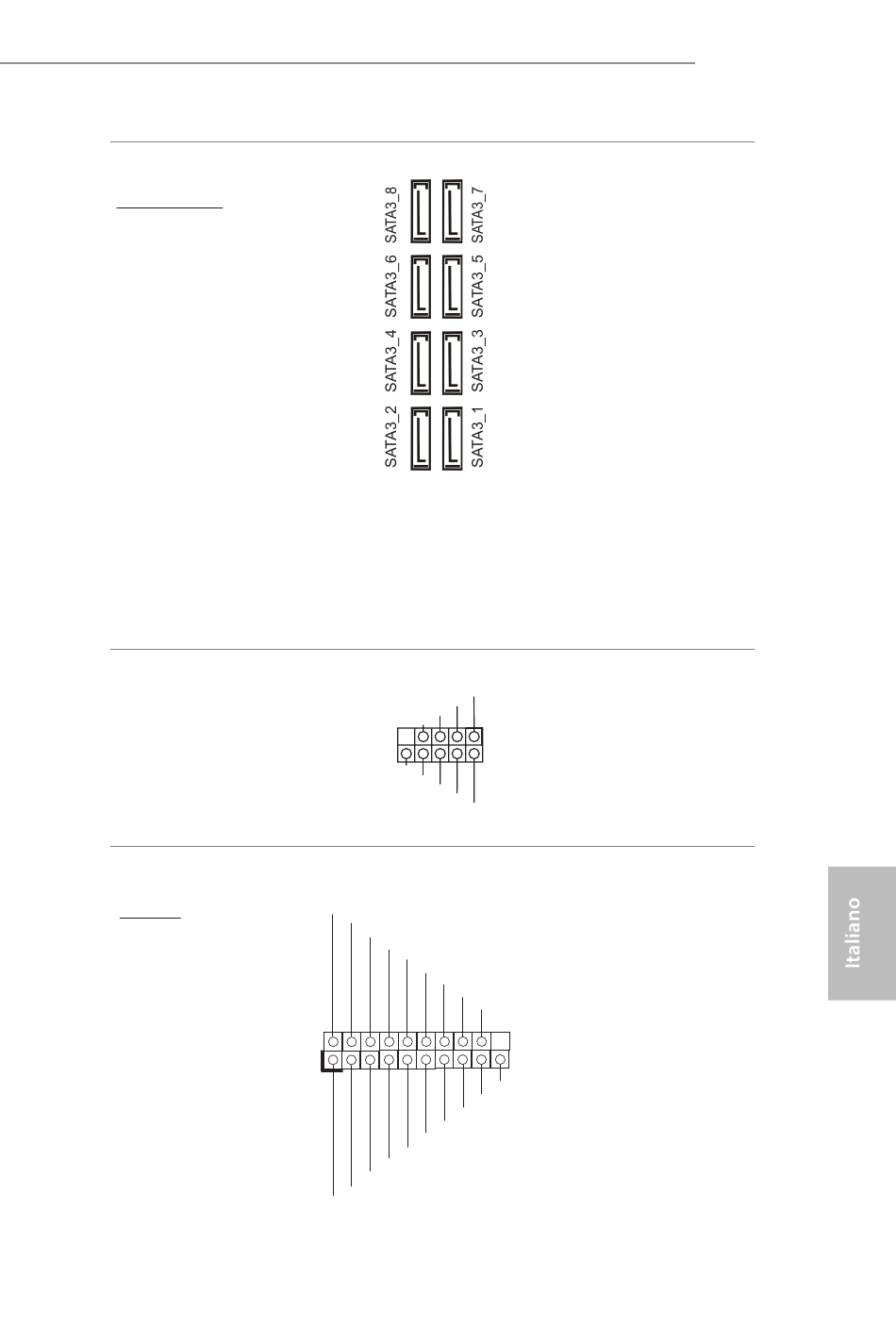

ASROCK WRX80 Creator Bedienungsanleitung Seite 103

Connettori Serial ATA3
Angolo destroy:
(SATA3_1:
vedere pag. 1, n. 22) (Inferiore)
(SATA3_2:
vedere pag. 1, n. 22) (Superiore)
(SATA3_3:
vedere pag. 1, n. 21) (Inferiore)
(SATA3_4:
vedere pag. 1, n. 21) (Superiore)
(SATA3_5:
vedere pag. 1, n. 20) (Inferiore)
(SATA3_6:
vedere pag. 1, n. 20) (Superiore)
(SATA3_7:
vedere pag. 1, n. 19) (Inferiore)
(SATA3_8:
vedere pag. 1, n. 19) (Superiore)
Connettore USB 2.0
(USB_1_2 a 9 pin)
(vedere pag. 1, n. 32)
Header USB 3.2 Gen1
Verticale:
(USB3_3_4 a 19 pin)
(vedere pag. 1, n. 31)
USB_PWR
P-
P+
GND
DUMMY
GND
P+
P-
USB_PWR
IntA_PA_D+
IntA_PA_D-
GND
IntA_PA_SSTX+
IntA_PA_SSTX-
GND
IntA_PA_SSRX+
IntA_PA_SSRX-
Vbus
1
IntA_PB_SSRX-
IntA_PB_SSRX+
GND
IntA_PB_SSTX-
IntA_PBA_SSTX+
GND
IntA_PB_D-
IntA_PB_D+
Dummy
Questi otto connettori
SATA3 supportano cavi di
trasmissione dati SATA per
i dispositivi d'archiviazione
interni velocità di
trasferimento dati fino a 6,0
Gb/s.
Su questa scheda madre
c' è un connettore. Questo
1 connettore USB 2.0 può
supportare due porte.
Ci sono due connettori su
questa scheda madre. Ciascun
header USB 3.2 Gen1 può
supportare due porte.
Vbus
WRX80 Creator
99
