Anleitung

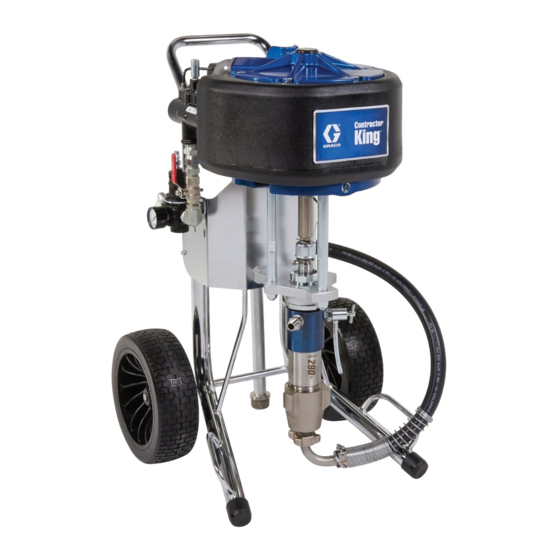

Contractor King
und Komplettspritzgeräte
Hochdruck-Komplettspritzgeräte für Hochleistungsbeschichtungen.
Nur für den professionellen Gebrauch.
Wichtige Sicherheitshinweise
Alle Warnhinweise und Anweisungen
in diesem Handbuch und damit
zusammenhängenden Handbüchern vor
Verwendung des Geräts gründlich lesen.
Bewahren Sie diese Anweisungen sorgfältig
auf.
Informationen zu den einzelnen Modellen sowie über die
jeweiligen zulässigen Betriebsdrücke und Zulassungen
finden Sie auf Seite 3.
Sachverwandte Handbücher
Handbuch
auf Englisch
Beschreibung
Silver Gun und Silver HP Gun
311254
Handbuch der Unterpumpe (Pumpe)
3A9122
Behältersatz
333507
Zink-Zirkulationssatz
3A9126
Luftfilter-Schmierung, Luftregelungssätze
3A9127
Hebering-Satz
3A9129
Farbfilter-Satz
3A9128
Viscon HF-Heizung
3A2954
Viscon HF-Heizung
309524
Contractor King Heizungsmontage
3A9161
™
Spritzgeräte
3A9170A
DE
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Graco Contractor King
Inhaltszusammenfassung für Graco Contractor King
