Varisol F412 Reparaturanleitung Seite 4

Heben Sie die Tuchwelle Richtung Kasten.
Stecken Sie den Stecker in den Motorkopf.
Schrauben Sie das Lager (12) an und stecken das Lager (13) auf.
Schieben Sie die Tuchwelle in den Kasten und schrauben die Lager
13
wieder an.
Achten Sie auf die Bespannung das diese nicht verschmutzt oder
beschädigt wird.
Ziehen Sie währenddessen das Motorkabel (14) wieder vorsichtig
zurück.
12
14

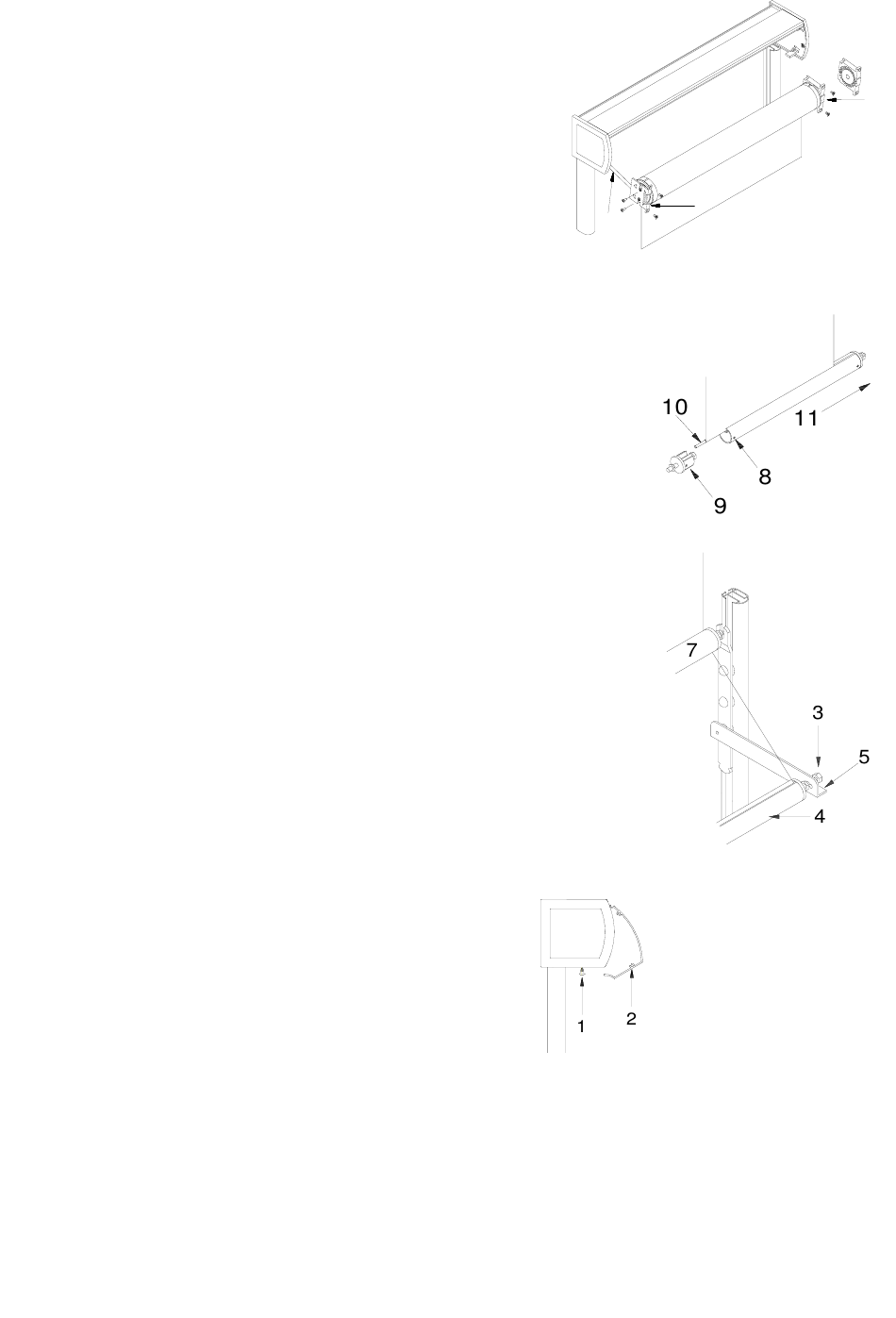

6. Montage der neuen Bespannung (Fallprofil)
Gehen Sie in umgekehrter Reihenfolge vor:
Schieben Sie den Keder (10) in den Hohlsaum der Bespannung.
Schieben Sie das Ausfallprofil über den Hohlsaum.
Stecken Sie die Ausfallprofileinsatz (9) auf das Ausfallprofil und
vernieten diese mit einer 3mm Niete (8).
Führen Sie die Bespannung hinter die Umlenkrolle (7) und schrauben das Ausfallprofil
(4) mit den Muttern (3) wieder an die Fallarme (5).
Montieren Sie die Blende (2) wieder an den Markisenkasten.
7. Motoreinstellung
Klemmen Sie den Motor an das Motoreinstallkabel an. (nicht bei Funkmotor)
Stellen Sie die Endlagen der Markise gemäß der Einstellanleitung des Motors neu ein.
Lassen Sie die Markise aus- und wieder einfahren. Kontrollieren Sie ob die Endpunkte richtig eingestellt sind.
Klemmen Sie den Motor wieder in der Verteilerdose an.
Seite 4 von 4
