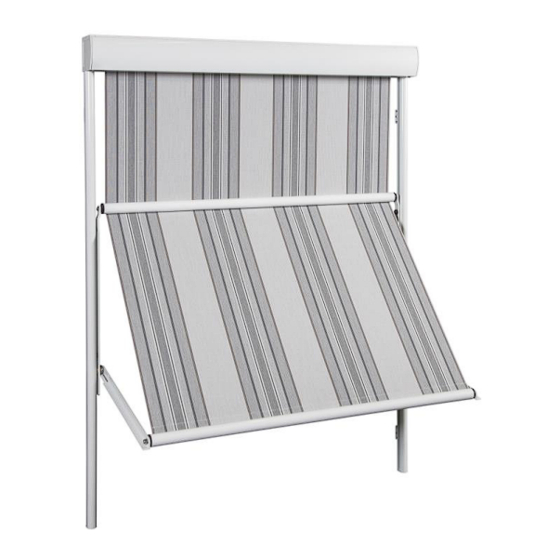

Varisol F412 Reparaturanleitung
Fenstermarkise/tucherneuerung
Vorschau ausblenden
Andere Handbücher für F412:
- Montage- und elektroinstallationsanweisung (9 Seiten) ,
- Reparaturanleitung (3 Seiten) ,
- Montageanleitung (14 Seiten)
Werbung
Quicklinks

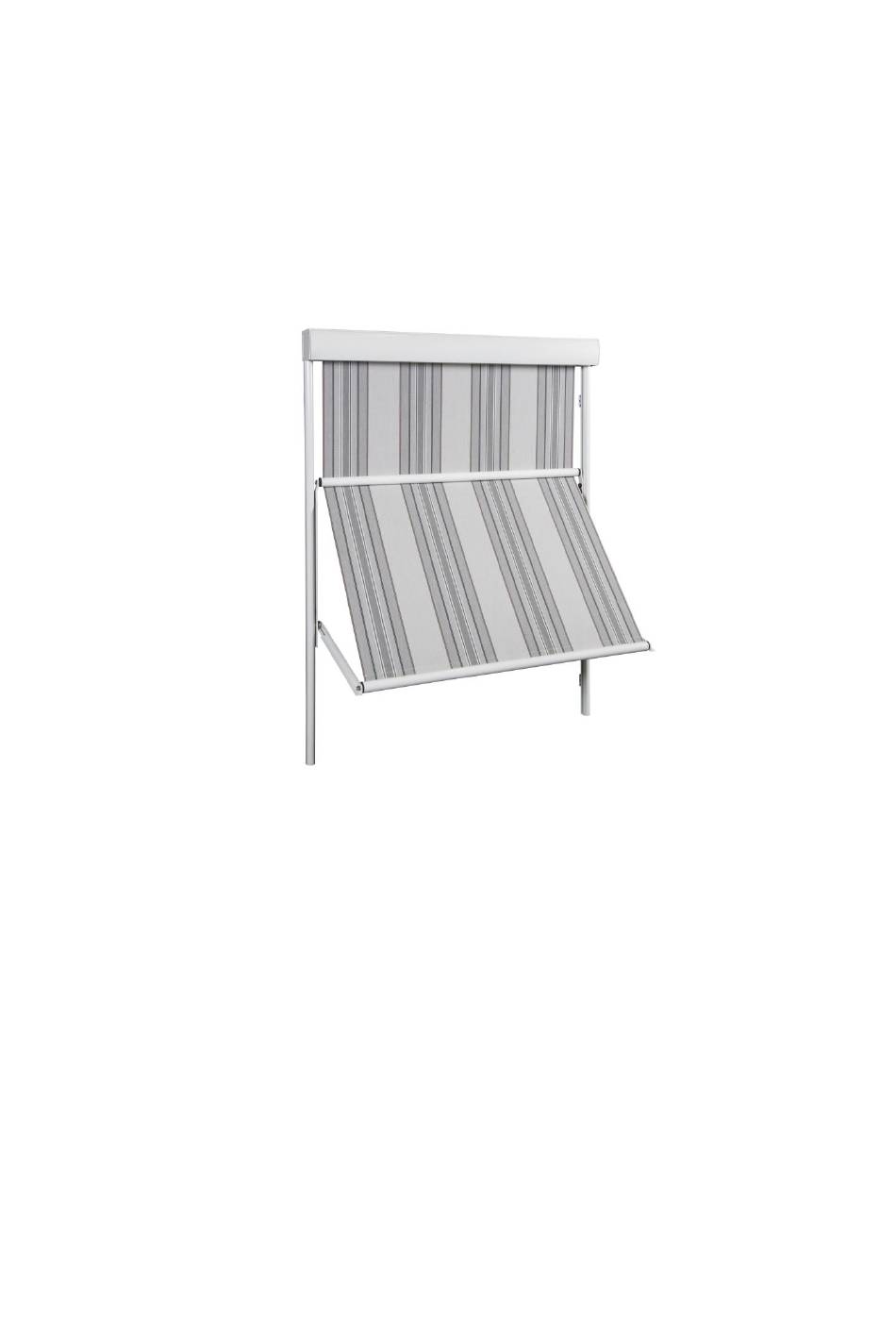

Fenstermarkise F412
Reparaturanleitung
Tucherneuerung
Inhalt
1. Werkzeug, das Sie für die Reparatur benötigen
2. Vor der Demontage
3. Demontage der Bespannung (Fallprofil)
4. Demontage der Bespannung (Tuchwelle)
5. Montage der neuen Bespannung (Tuchwelle)
6. Montage der neuen Bespannung (Fallprofil)
7. Motoreinstellungen
Seite 1 von 4
Stand 26.06.2018
Werbung
Verwandte Anleitungen für Varisol F412
Inhaltszusammenfassung für Varisol F412
- Seite 1 Stand 26.06.2018 Fenstermarkise F412 Reparaturanleitung Tucherneuerung Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vor der Demontage 3. Demontage der Bespannung (Fallprofil) 4. Demontage der Bespannung (Tuchwelle) 5. Montage der neuen Bespannung (Tuchwelle) 6. Montage der neuen Bespannung (Fallprofil) 7.
- Seite 2 1. Werkzeug, das Sie für die Montage benötigen • Maßband • Standfeste Leitern • Schlüsselsatz: Kreuz – Schlitz, ISK , Torx • Nietzange + 3mm Nieten • Handbohrmaschine • Motoreinstellkabel (nicht bei Funkmotor) 2. Vor der Demontage Tipp Nehmen Sie ein Bandmaß und messen Sie die alte Bespannung nach. Überprüfen Sie, ob dieses Maß mit dem der neuen Bespannung übereinstimmt.
- Seite 3 4. Demontage der Bespannung (Tuchwelle) Lassen Sie die Bespannung komplett abwickeln und klemmen Sie den Motor in der Verteilerdose ab. Lösen Sie die beiden Lager (Motor (12) und Seite (13) rechts und links im Markisenkasten. Ziehen Sie die Tuchwelle so weit nach vorne bis das Sie das Motorlager (12) abschrauben und das Seitenlager (10) abnehmen können.
- Seite 4 Heben Sie die Tuchwelle Richtung Kasten. Stecken Sie den Stecker in den Motorkopf. Schrauben Sie das Lager (12) an und stecken das Lager (13) auf. Schieben Sie die Tuchwelle in den Kasten und schrauben die Lager wieder an. Achten Sie auf die Bespannung das diese nicht verschmutzt oder beschädigt wird.
