Varisol F420 Reparaturanleitung
Fenstermarkise/tucherneuerung
Vorschau ausblenden
Andere Handbücher für F420:
- Montage- und elektroinstallationsanweisung (9 Seiten) ,
- Montage- und elektroinstallationsanweisung (9 Seiten) ,
- Reparaturanleitung (3 Seiten)
Werbung
Quicklinks

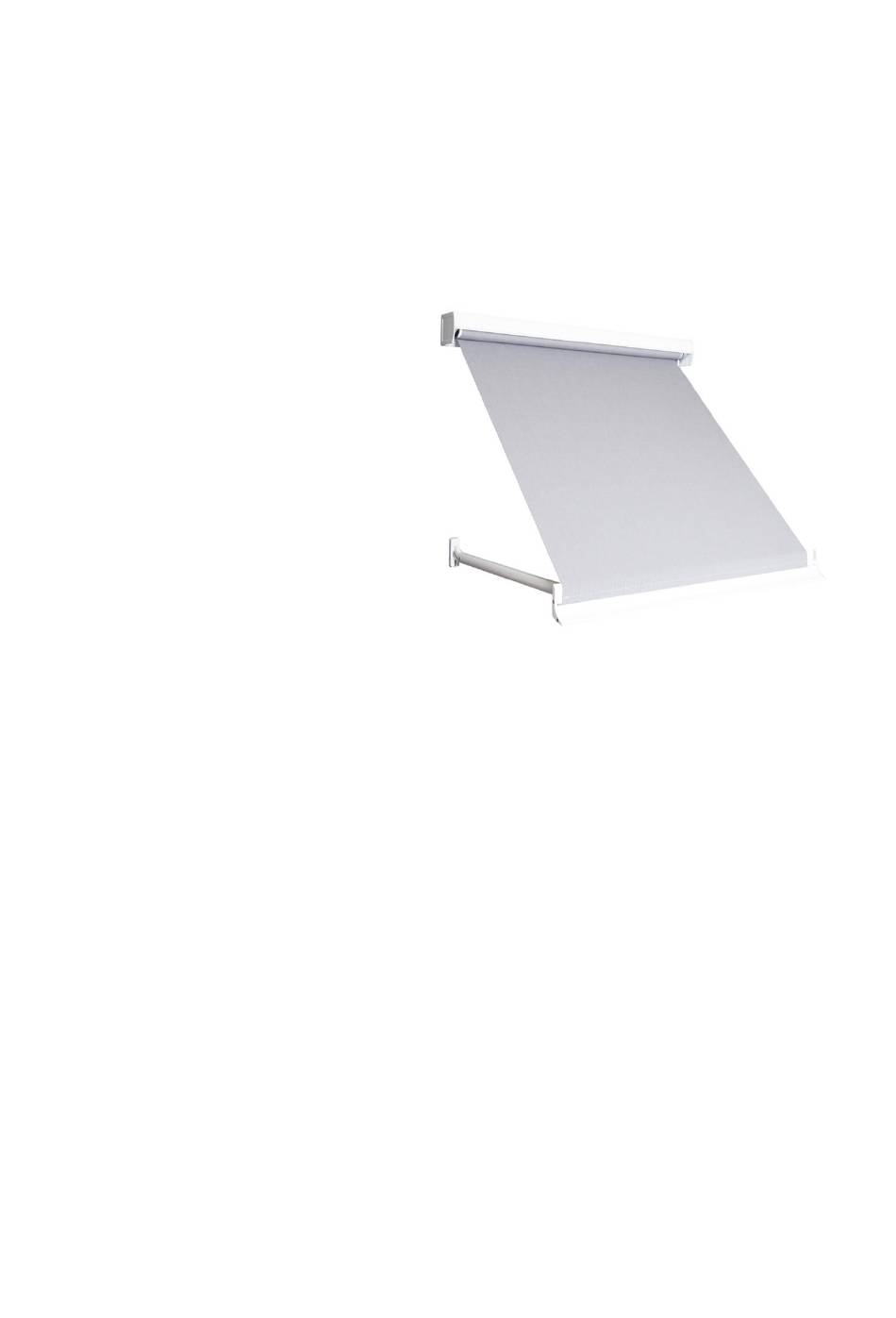

Fenstermarkise F420
Reparaturanleitung
Tucherneuerung
Inhalt
1. Werkzeug, das Sie für die Reparatur benötigen
2. Vor der Demontage
3. Demontage der Bespannung (Fallprofil)
4. Demontage der Bespannung (Tuchwelle)
5. Montage der neuen Bespannung (Tuchwelle)
6. Montage der neuen Bespannung (Fallprofil)
7. Motoreinstellungen
Seite 1 von 4
Stand 26.06.2018
Werbung
Verwandte Anleitungen für Varisol F420
Inhaltszusammenfassung für Varisol F420
- Seite 1 Stand 26.06.2018 Fenstermarkise F420 Reparaturanleitung Tucherneuerung Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vor der Demontage 3. Demontage der Bespannung (Fallprofil) 4. Demontage der Bespannung (Tuchwelle) 5. Montage der neuen Bespannung (Tuchwelle) 6. Montage der neuen Bespannung (Fallprofil) 7.
- Seite 2 1. Werkzeug, das Sie für die Montage benötigen • Maßband • Bleistift • Standfeste Leitern • Ablageböcke • Schlüsselsatz: Kreuz – Schlitz, ISK , Torx • Motoreinstellkabel (nicht bei Funkmotor) 2. Vor der Demontage Tipp Nehmen Sie ein Bandmaß und messen Sie die alte Bespannung nach. Überprüfen Sie, ob dieses Maß mit dem der neuen Bespannung übereinstimmt.
- Seite 3 4. Demontage der Bespannung (Tuchwelle) Lösen Sie die beiden Lager (Motor (6) und Seite (7) rechts und links im Markisenkasten. Ziehen Sie die Tuchwelle so weit nach vorne bis das Sie das Motorlager abschrauben und das Seitenlager (6) abnehmen können. Ziehen Sie währenddessen das Motorkabel (8) vorsichtig nach.
- Seite 4 6. Montage der neuen Bespannung (Fallprofil) Gehen Sie in umgekehrter Reihenfolge vor: Führen Sie den Hohlsaum der Bespannung in die Nut des Ausfallprofils. Schieben Sie den Keder (5) in den Hohlsaum der Bespannung. Stecken Sie die Feststellschrauben (4) rechts und links in den Hohlsaum.
