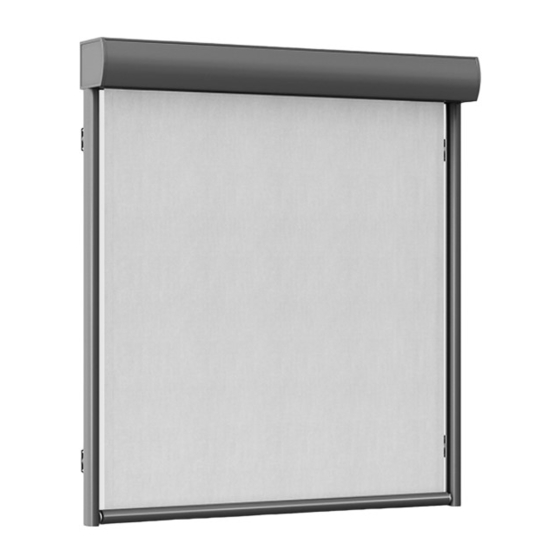

Varisol F411 Reparaturanleitung
Fenstermarkise motorerneuerung
Vorschau ausblenden
Andere Handbücher für F411:
- Montageanleitung (14 Seiten) ,
- Montage- und elektroinstallationsanweisung (10 Seiten) ,
- Reparaturanleitung (4 Seiten)
Verwandte Anleitungen für Varisol F411
Inhaltszusammenfassung für Varisol F411
- Seite 1 Stand 02.07.2018 Fenstermarkise F411 Reparaturanleitung Motorerneuerung Inhalt Werkzeug, das Sie für die Reparatur benötigen Vor der Demontage Demontage des Motors Neumontage des Motors Seite 1 von 3...
- Seite 2 1. Werkzeug, das Sie für die Montage benötigen • Standfeste Leitern • Schlüsselsatz: Kreuz – Schlitz, ISK , Torx • Motoreinstellkabel (nicht bei Funkmotor) 2. Vor der Demontage Klemmen Sie den Motor in der Verteilerdose ab. 3. Demontage des Motors Drehen Sie die Schrauben (1), an der Unterseite der Markise, an beiden Seiten heraus und klappen die Blende (2) nach vorne weg.

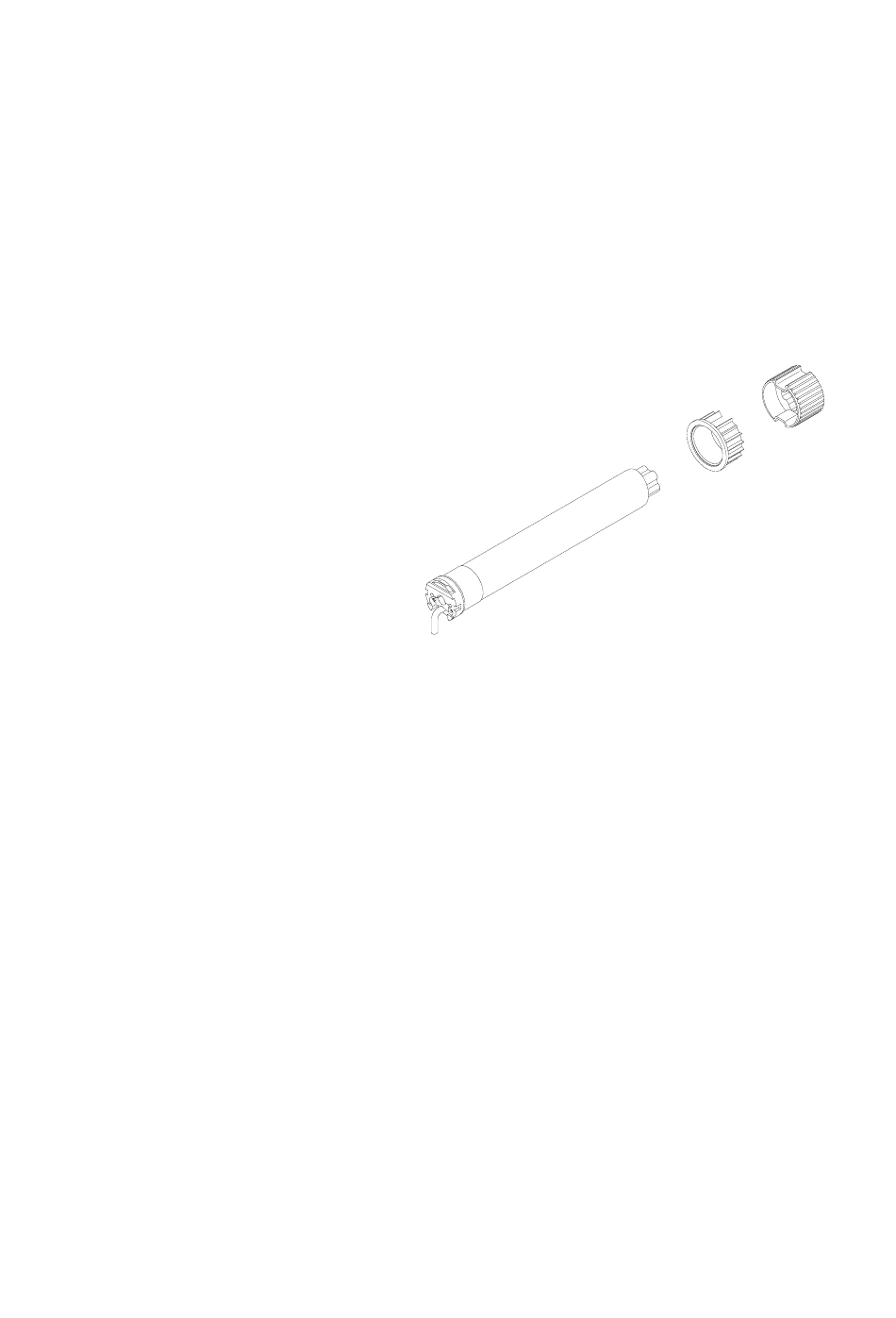

- Seite 3 4. Neumontage des Motors Schieben Sie den Motor in die Tuchwelle. Stecken Sie den Stecker in den Motorkopf. Schrauben Sie das Motorlager (3) an den Motor. Stecken Sie das Seitenlager (4) auf den Bolzen der Lagerseite. Schieben Sie vorsichtig die Tuchwelle komplett wieder in den Markisenkasten und ziehen Sie währenddessen das Motorkabel (5) und die Bespannung zurück.
