VARISOL

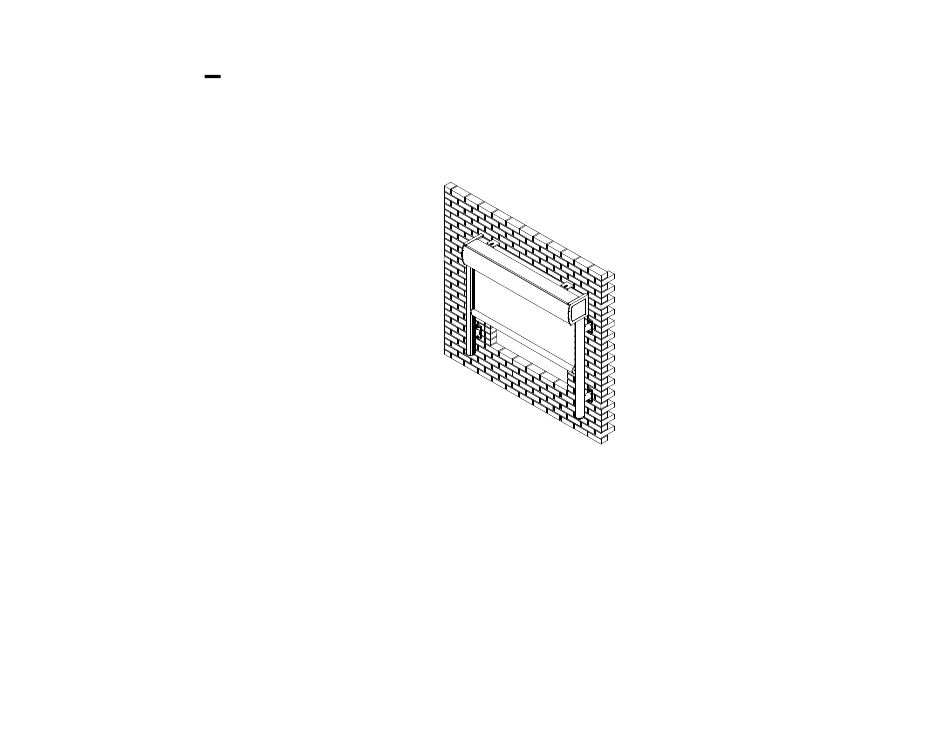

F412 Senkrechtmarkise einteilig
mit Schienenführung
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ..................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation .................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen ............................................................................................................................................................... 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung ............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 3
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Schienenhalter ...................................................................................................................................... 4
14. Montage der Führungsschienen ................................................................................................................................. 5
15. Montage des Markisenkastens ................................................................................................................................... 5

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol F412

Inhaltszusammenfassung für Varisol F412

  • Seite 1: Inhaltsverzeichnis

    VARISOL F412 Senkrechtmarkise einteilig mit Schienenführung Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................. 2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation .................................. 2 5. Transport ..................................3 6.

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind.

  • Seite 3: Transport

    5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann...

  • Seite 4: 12. Seitliche Lage Der Markise Bestimmen

    Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. Lösen Sie mit einem Innensechskantschlüssel Größe 3 die Klemmschrauben (1) und nehmen Sie die Klemmzylinder (2) heraus. 12. Seitliche Lage der Markise bestimmen M a r k i s e n b r e i t e Legen Sie die Markisenanlage auf 2 bereitgestellte Böcke.

  • Seite 5: 14. Montage Der Führungsschienen

    14. Montage der Führungsschienen Schlagen Sie die Endstopfen (1) mit einem Gummihammer in die Führungsschienen. Achten Sie darauf, dass Sie eine rechte und eine linke Führungsschiene benötigen! Schieben Sie pro Montagehalter einen Klemmzylinder (2) in die Führungsschienen. Nehmen Sie die Führungsschienen und stecken Sie die Klemmzylinder in die Mon- tagehalter.

  • Seite 6: Unkontrollierte Bedienung

    17. Unkontrollierte Bedienung Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen. Ebenso muss bei manueller Bedienung die Bedienkurbel ausgehängt und sicher verwahrt werden.

  • Seite 7: Elektroanschluss - Anweisungen Für Den Elektriker

    21. Übergabe Alle Bedienungsanleitungen, sowie Montage- und Einstellanleitungen der Motor-, Schalter- und Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits- und Nutzungshinweise der Markise aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden an der Markise und zu Unfällen kommen.
  • Seite 8 24. Anschlussfehler Um Defekten an Mikroschaltern von Antrieben vorzubeugen sind nachfolgend die häufigsten Ursachen für Überlastung der Endschalter erklärt. a. Parallelschaltung von zwei oder mehr Antrieben Die parallel geschalteten Antriebe haben nie genau die gleiche Laufzeit. Deshalb wird der zuerst abschaltende Antrieb von den noch laufenden Antrieben mit einer induktiven und kapazitiven Spannung auf der Gegenwicklung erregt.

  • Seite 9: Innenbedienung

    der Motor im eingefahrenen Zustand brummt? Die obere Endlage des Motors hat sich verstellt oder ist nicht richtig eingestellt. Lösung. Stellen Sie die obere Endlage des Motors neu ein (siehe Punkt: Einstellung des Motors). die Fallstange beim Ausfahren klemmt? Die Führungsschienen sind nicht in der W aage. Lösung.
