Varisol F412 Reparaturanleitung Seite 2

1. Werkzeug, das Sie für die Montage benötigen
•
Maßband
•
Standfeste Leitern
•
Schlüsselsatz: Kreuz – Schlitz, ISK , Torx
•
Nietzange + 3mm Nieten
•
Handbohrmaschine
•
Motoreinstellkabel (nicht bei Funkmotor)
2. Vor der Demontage
Tipp
Nehmen Sie ein Bandmaß und messen Sie die alte Bespannung nach. Überprüfen Sie, ob dieses Maß mit dem der neuen
Bespannung übereinstimmt.

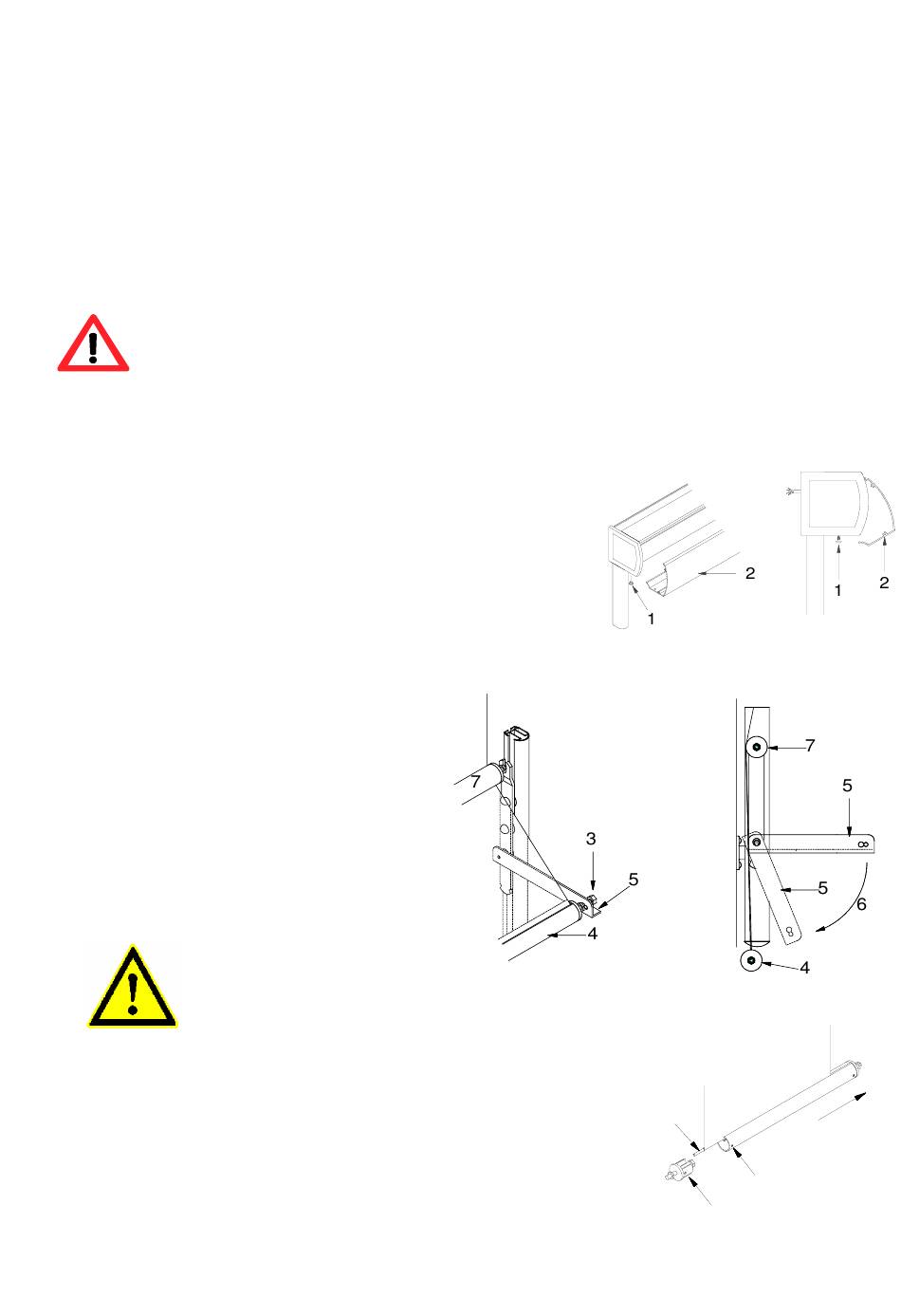

Drehen Sie die Schrauben (1), an der Unterseite der Markise, an beiden
Seiten heraus und klappen die Blende (2) nach vorne weg. Legen Sie diese
beiseite.
3. Demontage der Bespannung (Fallprofil)
Lassen Sie die Markise ganz ausfahren.
Schrauben Sie die Muttern (3) rechts und links vom
Ausfallprofil (4) ab.
Nehmen Sie das Ausfallprofil (4) aus den Fallarmen (5)
heraus und lassen die Fallarme und das Ausfallprofil
vorsichtig nach unten ab (6).
Die Umlenkrolle (7) bleibt montiert.
Achtung:
Fallarme stehen unter Spannung!
Bohren Sie an einer Seite am Ausfallprofil die Niete (8) heraus. Ziehen Sie
den Ausfallprofileinsatz (9) seitlich heraus. Ziehen Sie das Ausfallprofil vom
Tuch ab (11) und nehmen den Keder (10) aus dem Hohlsaum heraus.
Seite 2 von 4
10
11
8
9
