Stand 26.06.2018 Fenstermarkise F430 Reparaturanleitung Motorerneuerung Inhalt Werkzeug, das Sie für die Reparatur benötigen Vor der Demontage Demontage des Motors Neumontage des Motors Seite 1 von 3...
Seite 2
1. Werkzeug, das Sie für die Montage benötigen • Standfeste Leitern • Schlüsselsatz: Kreuz – Schlitz, ISK , Torx • Motoreinstellkabel (nicht bei Funkmotor) 2. Vor der Demontage Klemmen Sie den Motor in der Verteilerdose ab. 3. Demontage des Motors Drehen Sie die Schrauben (1), an der Unterseite der Markise, an beiden Seiten heraus und klappen die Blende (2) nach vorne weg.
Seite 3

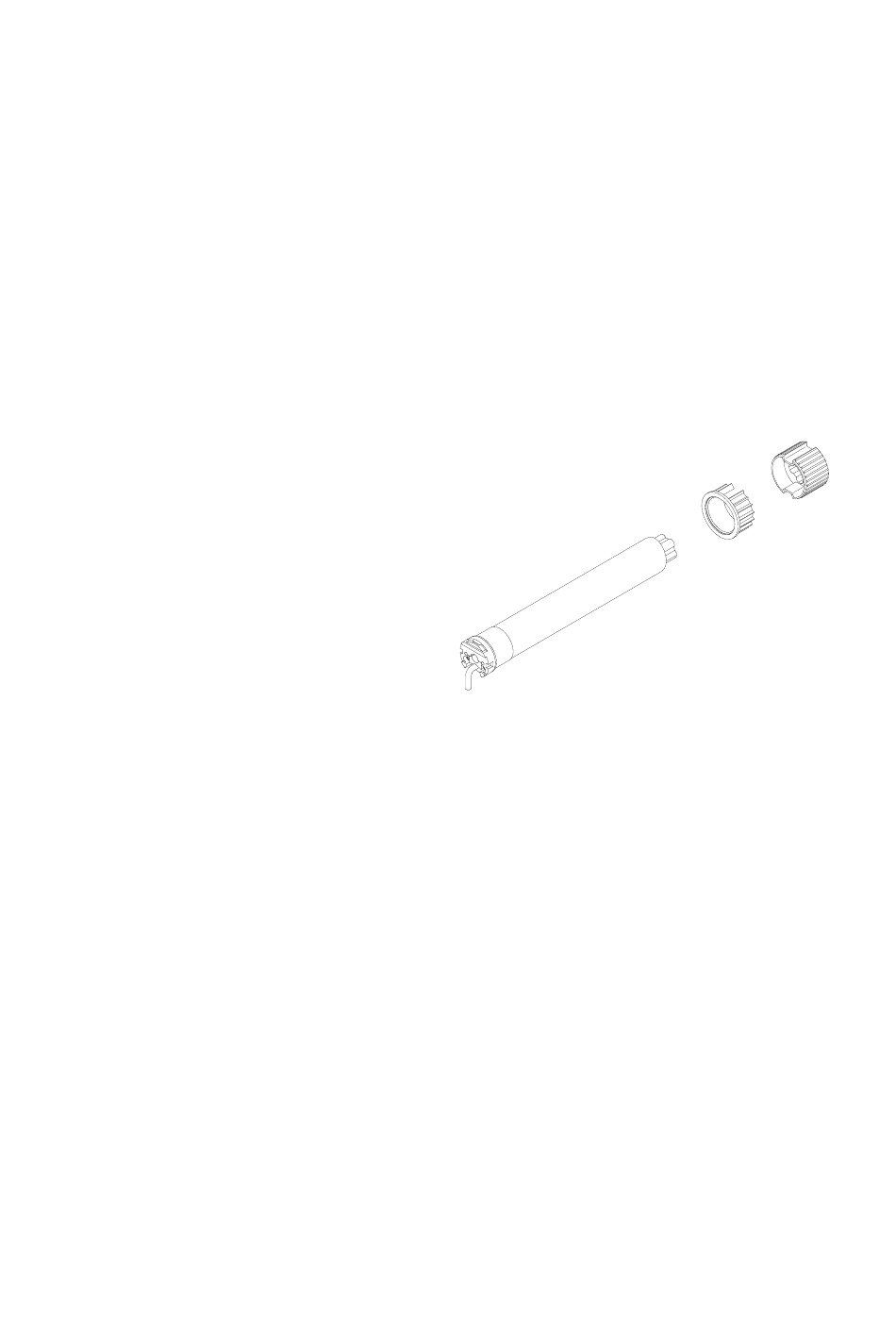

Ziehen Sie den Motor aus der Tuchwelle. Nehmen Sie den Adapter (9) und Mitnehmer (10) vom defekten Motor ab und schieben diese auf den neuen Motor Achten Sie darauf das diese richtig einrasten. 4. Neumontage des Motors Gehen Sie in umgekehrter Reihenfolge vor: Schieben Sie den Motor in die Tuchwelle.
