Varisol F411 Reparaturanleitung
Fenstermarkise/tucherneuerung
Vorschau ausblenden
Andere Handbücher für F411:
- Montageanleitung (14 Seiten) ,
- Montage- und elektroinstallationsanweisung (10 Seiten) ,
- Reparaturanleitung (3 Seiten)

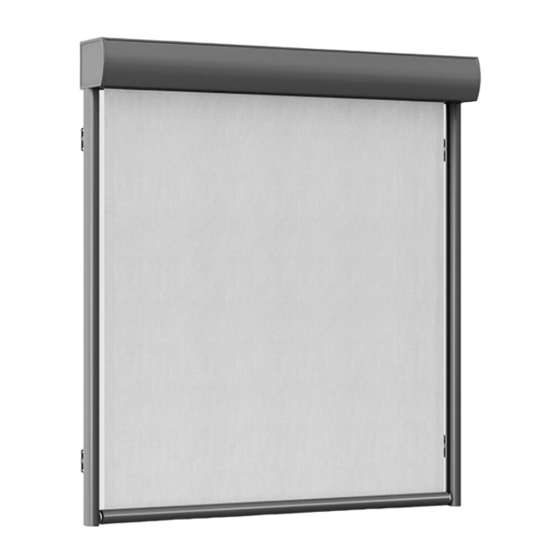

Fenstermarkise F411
Reparaturanleitung
Tucherneuerung
Inhalt
1.
Werkzeug, das Sie für die Reparatur benötigen
2.
Vor der Demontage
3.
Demontage der Bespannung (Fallprofil)
4.
Demontage der Bespannung (Tuchwelle)
5.
Montage der neuen Bespannung (Tuchwelle)
6.
Montage der neuen Bespannung (Fallprofil)
7.
Motoreinstellungen
Seite 1 von 4
Stand 26.06.2018
Verwandte Anleitungen für Varisol F411
Inhaltszusammenfassung für Varisol F411
- Seite 1 Stand 26.06.2018 Fenstermarkise F411 Reparaturanleitung Tucherneuerung Inhalt Werkzeug, das Sie für die Reparatur benötigen Vor der Demontage Demontage der Bespannung (Fallprofil) Demontage der Bespannung (Tuchwelle) Montage der neuen Bespannung (Tuchwelle) Montage der neuen Bespannung (Fallprofil) Motoreinstellungen Seite 1 von 4...
- Seite 2 1. Werkzeug, das Sie für die Montage benötigen • Maßband • Standfeste Leitern • Schlüsselsatz: Kreuz – Schlitz, ISK , Torx • Nietzange + 3mm Nieten • Handbohrmaschiene • Motoreinstellkabel (nicht bei Funkmotor) 2. Vor der Demontage Tipp Nehmen Sie ein Maßband und messen Sie die alte Bespannung nach. Überprüfen Sie, ob dieses Maß mit dem der neuen Bespannung übereinstimmt.
- Seite 3 Lösen Sie die beiden Lager (Motor (12) und Seite (13) rechts und links im Markisenkasten. Ziehen Sie die Tuchwelle so weit nach vorne bis das Sie das Motorlager abschrauben und das Seitenlager (12) abnehmen können. Ziehen Sie währenddessen auch das Motorkabel (14) und die Bespannung vorsichtig nach.
- Seite 4 6. Montage der neuen Bespannung (Fallprofil) Gehen Sie in umgekehrter Reihenfolge vor: Schieben Sie den Keder (9)in den Hohlsaum der Bespannung. Schieben Sie das Ausfallprofil über den Hohlsaum. Stecken Sie die Seilführung (5) auf das Ausfallprofil und vernieten diese mit einer 3mm Niete (6). Führen Sie die Führungsseile durch die Seilführung (5) und die Seilspanner (4).
