Anzeige Im Programmierbetrieb; Bedientasten; Funktionen Der Bedientasten - KROHNE OPTIWAVE 3500 C Handbuch

OPTIWAVE 3500 C

Anzeige im Programmierbetrieb

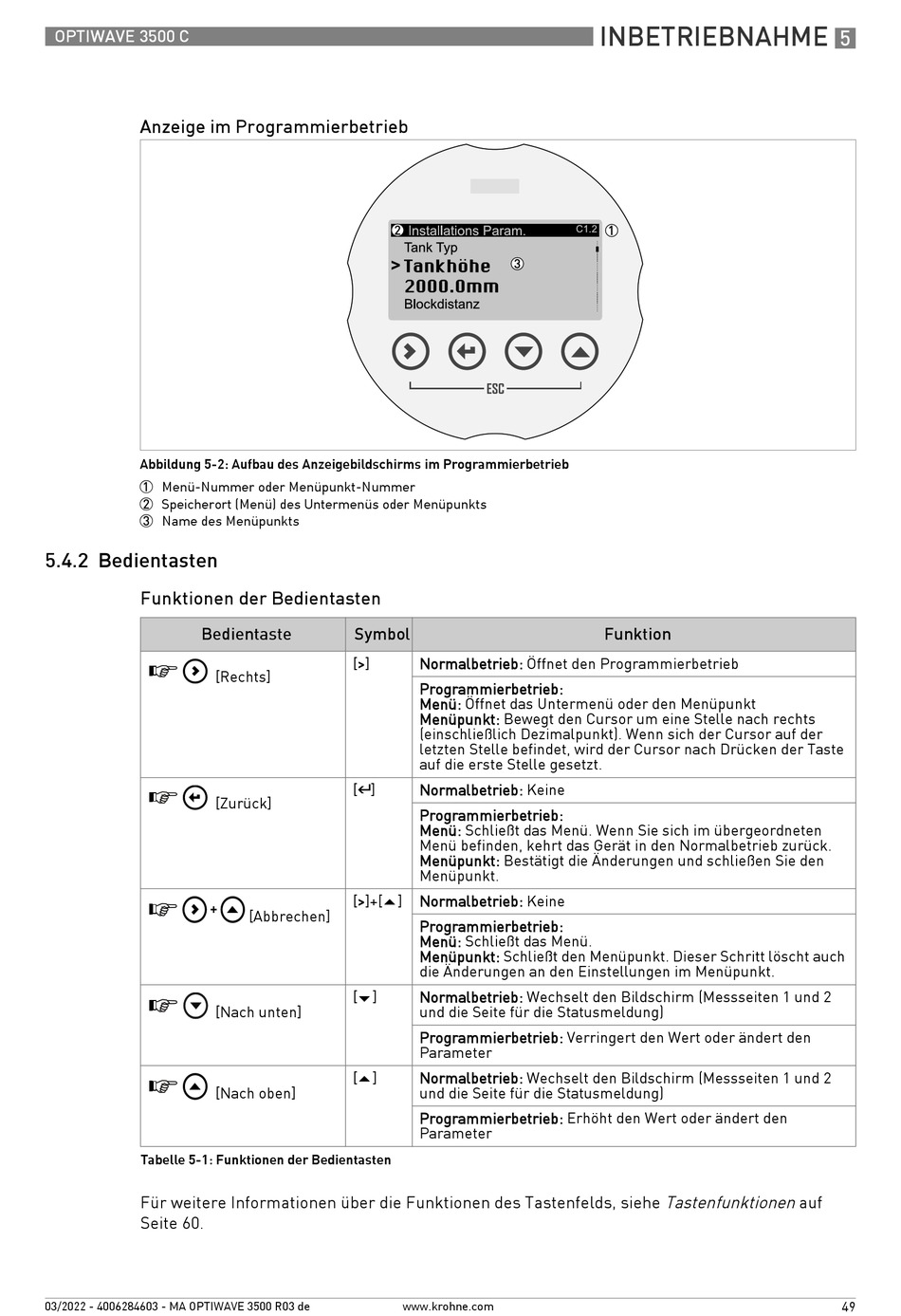

Abbildung 5-2: Aufbau des Anzeigebildschirms im Programmierbetrieb
1 Menü-Nummer oder Menüpunkt-Nummer
2 Speicherort (Menü) des Untermenüs oder Menüpunkts
3 Name des Menüpunkts

5.4.2 Bedientasten

Funktionen der Bedientasten

Bedientaste
[Rechts]
[Zurück]
[Nach unten]
[Nach oben]
Tabelle 5-1: Funktionen der Bedientasten
Für weitere Informationen über die Funktionen des Tastenfelds, siehe Tastenfunktionen auf
Seite 60.
03/2022 - 4006284603 - MA OPTIWAVE 3500 R03 de
Symbol
[>]
[^]
[>]+[]
[Abbrechen]
[]
[]
www.krohne.com
Normalbetrieb: Öffnet den Programmierbetrieb
Programmierbetrieb:
Menü: Öffnet das Untermenü oder den Menüpunkt
Menüpunkt: Bewegt den Cursor um eine Stelle nach rechts
(einschließlich Dezimalpunkt). Wenn sich der Cursor auf der
letzten Stelle befindet, wird der Cursor nach Drücken der Taste
auf die erste Stelle gesetzt.
Normalbetrieb: Keine
Programmierbetrieb:
Menü: Schließt das Menü. Wenn Sie sich im übergeordneten
Menü befinden, kehrt das Gerät in den Normalbetrieb zurück.
Menüpunkt: Bestätigt die Änderungen und schließen Sie den
Menüpunkt.
Normalbetrieb: Keine
Programmierbetrieb:
Menü: Schließt das Menü.
Menüpunkt: Schließt den Menüpunkt. Dieser Schritt löscht auch
die Änderungen an den Einstellungen im Menüpunkt.
Normalbetrieb: Wechselt den Bildschirm (Messseiten 1 und 2
und die Seite für die Statusmeldung)
Programmierbetrieb: Verringert den Wert oder ändert den
Parameter
Normalbetrieb: Wechselt den Bildschirm (Messseiten 1 und 2
und die Seite für die Statusmeldung)
Programmierbetrieb: Erhöht den Wert oder ändert den
Parameter
INBETRIEBNAHME
Funktion
5
49
